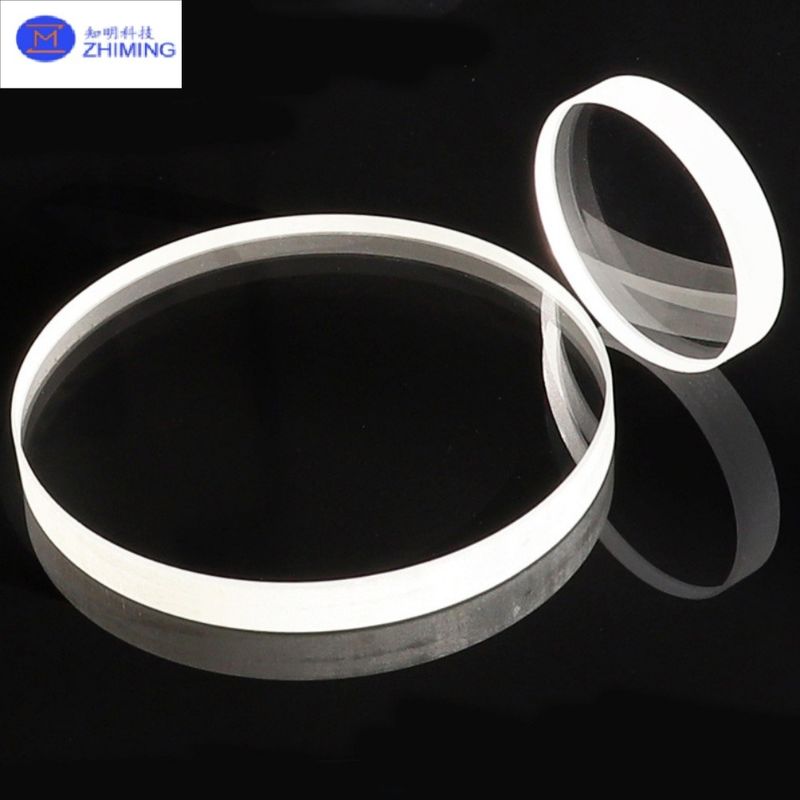

사파이어 맞춤형 창문 광학 유리 고강도 99.999% 순도

사파이어 맞춤형 창문 광학 유리, 고 강도, 99.999% 순도


고성능 광학 부품의 영역에서 사파이어 맞춤형 창문은 재료 공학의 최고 수준입니다. 99.999% 순수한 단일 결정 알루미늄 산화물 (Al2O3) 으로 만들어집니다.이 정밀 광학 요소들은 비교할 수 없는 경직성 (Mohs 9) 과 뛰어난 광학 명성을 결합하여 가장 까다로운 산업용일반 광학 유리와 달리 사파이어 창문은 3-5배 더 큰 스크래치 저항성, 우수한 열 안정성 (융화점 2,050°C),그리고 뛰어난 화학적 무력성 (화학 무력성) 이 있어 극한 조건에서의 신뢰성이 협상 불가능할 때 필수적입니다..
Our proprietary diamond-tool CNC machining and atomic-layer polishing processes enable the production of complex custom geometries – from ultra-thin disks to intricate polygonal shapes – with sub-micron tolerances and surface roughness <5Å메가와트 전력 수준에서 작동하는 레이저 시스템이나 미크로미테오로이드 충돌에 직면한 우주선 전망대,이 사파이어 창문은 전자기 스펙트럼 (UV에서 중 IR) 에서 타협하지 않는 성능을 제공합니다..



사파이어 광 창 의 주요 특징


1. 극도의 내구성

• 모스 9 강도 다이아몬드만 긁을 수 있어
• 굽힘 강도 > 800 MPa
• 파열 강도 2.5 MPa·m1⁄2 ∙ 융합 실리카보다 3배 더 충격 저항성


2광학 우수성

• 광대역 전송 (250nm에서 5,000nm까지 85%+)
• 저자광화성 (Autofluorescence) 란 스펙트럼 스펙트럼술에 필수
• 반열 지수 균일성 <5 × 10−6 전체 표면에 걸쳐


3정밀 엔지니어링

• ±0.001mm의 차원 허용도
• 632.8nm에서 표면 평면 λ/10
• 평행성 <1 아크 분


4환경 저항성

• 열 충격 저항성 (ΔT > 1,000°C)
• 방사능 단단함 (> 106 Gy)
• 염화수소를 제외한 모든 산에 내성


5사용자 정의 가능성

• 복잡한 기하학: 육각형, D형, 트라페조이드, 자유형
• 가장자리 처리: 굽은, 둥근 또는 정밀 밀린
• 코팅: AR 코팅,고전도 코팅,반사 코팅,고장 코팅,오염 방지 코팅,광광 방지 코팅,필터 코팅



신청서


1고전력 레이저 시스템

• CO2개의 레이저 출구 창 (9.4-10.6μm 범위)
• 반도체 리토그래피용 엑시머 레이저 광학
• 레이저 무기 시스템 오프러리


2항공우주 및 국방

• 미사일 돔 창문 (초고속 충격 저항)
• 우주선 전망장 (미크로미테오로이드 보호)
• 전기 광적 표적 시스템


3산업용 장비

• 반도체 공장의 프로세스 모니터링 창문
• 고압 전망장 (최고 300bar)
• 스펙트모터 샘플 셀


4과학기술

• 싱크로트론 빔 라인 부품
• 냉동 현미경 창문
• 입자 탐지장


5특수 상업용

• 프리미엄 시계 결정
• 수중 카메라 하우징
• 열악한 환경 센서

사양

질문 및 답변



Q1: 자피어는 자외선 응용에 용해된 실리카와 어떻게 비교됩니까?
A1:둘 다 UV를 잘 전달하지만, 사파이어는 3배 더 큰 스크래치 저항력과 10배 더 높은 열전도성을 제공하지만 200nm 이하의 전송이 약간 낮습니다.

Q2: 다른 재료에 사용되는 특정 광학 코팅과 일치 할 수 있습니까?
A2:네, 우리 이온 빔 스프터링 시스템은 대부분의 다이 일렉트릭 코팅을 복제 할 수 있습니다. 유리 기판에 비해 <1% 성능 변동.

Q3: 맞춤형 D형 창문에 대한 수속 시간은 얼마입니까?
A3:표준 사양에 4~6주, 새로운 도구가 필요한 복잡한 기하학에 8~10주

Q4: 이 창문은 진공 용도로 적합합니까?
A4:절대적으로 사파이어는 NASA ASTM E595 표준을 충족하는 방치 할 수있는 배출가스 (TML <0.01%, CVCM <0.001%) 를 가지고 있습니다.
