제품 상세정보
Place of Origin: CHINA
브랜드 이름: ZMSH
인증: rohs
Model Number: Ruby Optical Window
지불 및 배송 조건
배달 시간: 2-4 주
지불 조건: T/T
Material: |
99.999％ Al2O3 |
Type: |
Single Crystal |
Vision Light Transmissivity: |
85％ |
Suraface: |
Polished |
Advantagement: |
High Hardness9.0，wear Resistance, |
Method: |
KY Or Cz |
Industry: |
Semiconductor Wafer, Optical Glass Wafer |
Material: |
99.999％ Al2O3 |
Type: |
Single Crystal |
Vision Light Transmissivity: |
85％ |
Suraface: |
Polished |
Advantagement: |
High Hardness9.0，wear Resistance, |
Method: |
KY Or Cz |
Industry: |
Semiconductor Wafer, Optical Glass Wafer |
제품 설명

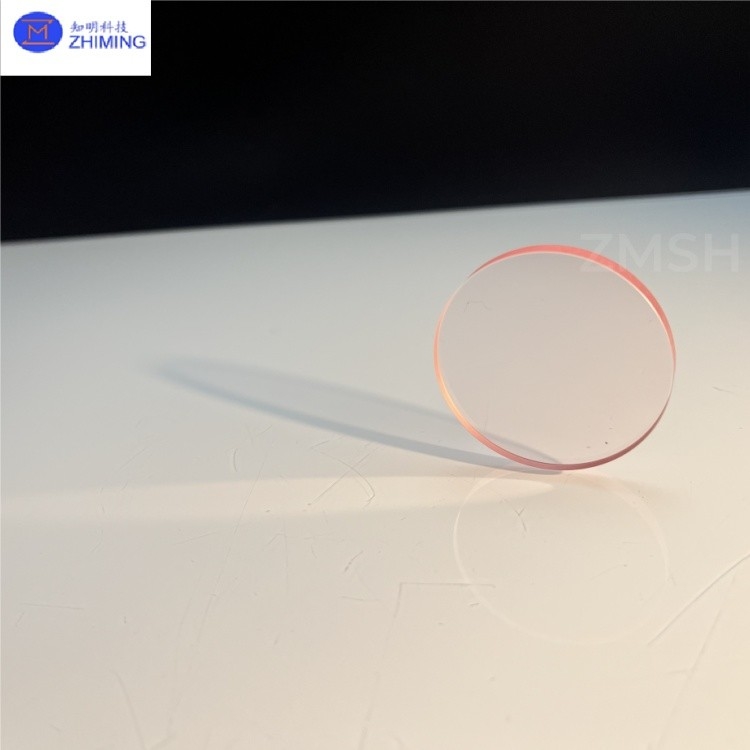

레이저 전송을 위해 85% 전송량 (DSP) 을 갖춘 루비 광 유리창
루비 광학 창은 합성 루비 (Cr3+ 도핑 α-Al2O3 단일 결정) 에서 제조된 고급 광학 부품입니다.극한 조건에서 작동하는 광학 시스템에 특별히 설계된기존 광학 유리와 비교할 때, 루비 광학 창문은 뛰어난 기계적 강도와 환경 내구성을 제공하며 우수한 빛 전달 특성을 유지합니다.고전력 레이저 시스템에 최적의 보호 창문으로 만들어집니다.이러한 창문은 내부 정밀 광학 부품을 먼지, 부식 물질,그리고 기계적인 충격, 장기적인 안정적인 운영을 보장합니다.
주요 특징
1광대 스펙트럼 높은 송전성: 루비 광학 창문은 가시 스펙트럼 (400-700nm) 에서> 90%의 송전성을 달성하고 근 적외선 범위 (700-1500nm) 에서> 85%를 유지합니다.대부분의 레이저 및 광 감지 시스템의 요구 사항을 충족합니다..
2- 탁월한 기계적 특성: 9의 모스 경직성으로, 그들의 스크래치 저항은 표준 광학 유리보다 20 배 더 크고, 모래 침식과 기계적 가열에 효과적으로 견딜 수 있습니다.
3뛰어난 환경 저항성:1200°C에서 연속적으로 작동할 수 있다 (단기 용도 최대 1500°C) 는 동시에 우수한 산/알칼리 부식 저항을 보여준다 (pH 1-14 환경에서는 안정적이다).
4우수한 열 안정성: 낮은 열 팽창 계수 (6.5 × 10−6 °C) 는 빠른 열 사이클 하에서 광 표면 정확성 (<λ/8 @ 632.8nm) 을 유지 합니다.
기술 매개 변수
| 화학 공식 | Ti3+:Al2O3 |
| 결정 구조 | 육각형 |
| 라티스 상수 | a=4 입니다.758, c=12991 |
| 밀도 | 3.98g/cm3 |
| 녹는점 | 2040°C |
| 모스 강도 | 9 |
| 열 확장 | 8.4 x 10-6/°C |
| 열전도성 | 52 W/m/K |
| 특정 열 | 0.42 J/g/K |
| 레이저 액션 | 4 레벨 비브론 |
| 플루오레센스 수명 | 3300K에서 0.2μs |
| 튜닝 범위 | 660nm ~ 1050nm |
| 흡수 범위 | 400nm ~ 600nm |
| 최고 배출량 | 795 nm |
| 흡수 피크 | 488 nm |
| 굴절 지수 | 1.76 800nm에서 |
| 피크 가로 절단 | 3.4 x 10~19cm2 |
주요 용도
1고에너지 레이저 시스템: 레이저 공명기의 출력 창과 보호 렌즈로 사용되며, 루비 광학 창은 10kW/cm2 이상의 전력 밀도를 견딜 수 있으며, CO2 및 YAG 레이저에 이상적입니다.
2고온 산업 모니터링: 철강 제조 및 유리 제조 오븐에서 관측 창으로 사용되며 1000-1500 °C에서 명확한 시야를 유지합니다.
3항공우주: 우주선 전망대 및 미사일 라도마로 사용되며 초음속 비행 중에 공기역학 열과 입자 침식을 견딜 수 있습니다.
4특수 환경 탐지: 1000 대 이상의 압력 저항력으로 심해 잠수함 및 핵 원자로 모니터링 시스템에 대한 신뢰할 수있는 관측 채널을 제공합니다.
FAQ
1질문: 일반 유리와 비교했을 때 루비 광학 창문의 주요 장점은 무엇입니까?
A: 루비 창문은 20배 더 큰 스크래치 저항성을 제공합니다 (Mohs 9), 1500°C 온도에 견딜 수 있으며 NIR 스펙트럼으로 보이는 85% 이상의 송출성을 유지합니다.
2질문: 루비 광학 창문은 고전력 레이저 응용 프로그램에 사용될 수 있습니까?
A: 예, 손상 경계가 10kW/cm2 이상이면 CO2/YAG 레이저 공명기와 빔 전달 시스템에 이상적입니다.
TAG: #루비 광학 창, #광학 유리, # 착용 저항성, #고도 송전성, #구성, #85% 송전성, #DSP, #레이저 송전성
