제품 상세정보
원래 장소: 중국
브랜드 이름: ZMSH
인증: rohs
Model Number: Sapphire Custom-Shaped Windows
지불 및 배송 조건
Delivery Time: 2-4 weeks
지불 조건: T/T
Material: |
99.999％ Al2O3 |
Size: |
Customized |
Reflectivity: |
<0.5% |
Vision Light Transmissivity: |
＞85％ |
Suraface: |
Polished |
산업: |
군사 전기-광학, 정밀 계측 |
Material: |
99.999％ Al2O3 |
Size: |
Customized |
Reflectivity: |
<0.5% |
Vision Light Transmissivity: |
＞85％ |
Suraface: |
Polished |
산업: |
군사 전기-광학, 정밀 계측 |
제품 설명

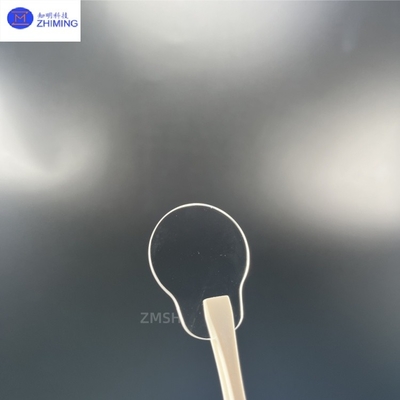

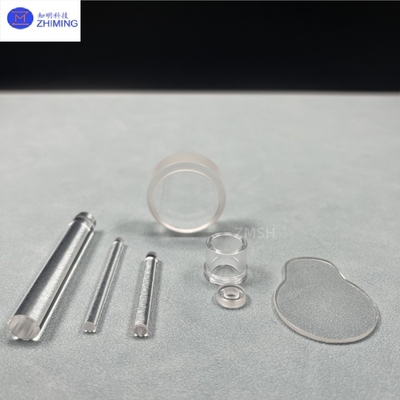

사파이어 맞춤형 창문 광 유리 다형 맞춤 전송률 > 85%
사파이어 맞춤형 창문은 단일 결정 알루미늄 산화물 (α-Al2O3) 에서 정밀 설계 된 비 표준 광학적 구성 요소로 특수 광학 시스템에 특별히 설계되었습니다.일반적인 원형 또는 정사각형 창문과 달리, 그것은 복잡한 기하학 (다각형, 반지형, D 모양, 등) 로 사용자 정의 될 수 있습니다.사파이어의 본질적 특성 - 초고 강도 (Mohs 9) 및 광범위한 전파 (250-5500nm) 를 유지하면서이 독특한 설계 유연성은 공간을 제한, 전문 광 경로, 또는 비 표준 인터페이스 요구 사항에 대한 이상적인 솔루션을 만듭니다.군사용 전기 광학, 그리고 정밀 기기.
주요 특징
· 복잡한 기하학적 적응성:CNC 가공형 불규칙 kontur (hexagonal, trapezoidal, sector-shaped, etc.) 를 지원하며, 가장자리 허용도는 ±0.02mm 내에서 제어된다.비표준 광학 챔버 또는 장치 인터페이스와 완벽한 호환성을 보장합니다..
· 극도의 환경 안정성:사파이어의 우수한 특성을 물려받으며 높은 온도 (800°C 연속/1800°C 단기), 산/알칼리 부식 (pH1-13) 에 저항합니다.그리고 강렬한 충격 또는 입자 침식 아래 광적 안정성을 유지.
· 뛰어난 광학 성능:자외선에서 중외선까지 85% 이상의 송출성을 달성하며, 레이저 시스템 에너지 손실을 최소화하기 위해 선택적 반사 코팅 (<0.5% 반사성 1064nm/10.6μm와 같은 특정 파장) 을 사용합니다.
· 뛰어난 기계적 강도:굽힘 강도 > 600MPa는 소형 광 모듈에 적합한 부러지지 않고 초 얇은 구조 (0.2mm까지) 를 처리 할 수 있습니다.
기술 매개 변수
| 매개 변수 | 사양 |
| 물질적 순결 | ≥99.99% α-Al2O3 단일 결정 |
| 밀도 | 3.98g/cm3 |
| 단단함 | 모스 9 / 노프 2200 kgf/mm2 |
| 파장 범위 | 250~5500 nm |
| 전염성 | >85% (시력 NIR), >80% (UV-MIR) |
| 온도 범위 | 연속: 800°C, 단기: 1800°C |
| 사용 가능한 형태 | 다각형, 원형, D형, 섹터 등 |
| 두께 범위 | 0.2~20mm (±0.01mm 허용) |
| 표면 거칠성 | Ra ≤5 nm (폴리싱) |
주요 용도
1특수 레이저 광학 시스템: 섬유 레이저의 측면 펌프 창이나 초고속 레이저 반사기의 보호 창으로 기능하며 복잡한 광학 경로에 정확하게 적응합니다.
2방위 및 항공우주: 미사일 시커 불규칙 라도메 및 공기 중 EO 캡슐에 대한 비대칭 관측 창문에서 사용되며 공기 역학 프로파일을 충격 저항과 균형을 맞추고 있습니다.
3반도체 장비: 고각 기계 및 얇은 필름 퇴적 시스템에서 모양의 뷰 포트로 기능하며, 변형 없는 관측을 제공하면서 플라즈마 부식에 저항합니다.
4의료 및 과학 기기: 엔도스코프 관절 렌즈 및 싱크로트론 방사선 빔 라인 디플렉터에서 공간 활용 및 광학 효율을 최적화합니다.
FAQ
1질문: 사피어 창문 이 표준 광학 유리 보다 어떤 주요 장점 을 가지고 있습니까?
A: 사피어 창문은 광학 유리보다 10배 높은 스크래치 저항성 (Mohs 9), 더 넓은 UV-IR 전송 (250-5500nm) 및 뛰어난 열/화학 내구성을 제공합니다.
2질문: 사파이어 창문은 특정 레이저 파장에 맞게 맞춤화 될 수 있습니까?
A: 예, 우리는 레이저 애플리케이션을 위해 <0.5% 반사성과 λ/10 표면 정확성을 가진 파장 특이 AR 코팅 (예를 들어, 1064nm / 10.6μm) 을 제공합니다.
TAG: #사피어 맞춤형 창문, #오프틱 유리, #후모 저항성, #고속 송출력, #개인 맞춤, #전달력>85%, #DSP, #사피어 유리, #레이저 창문, #다양성 사용자 정의
