지 게르메늄 웨이퍼 반도체 기판 <111> 집중형 광전자 CPV 사용자 지정 크기 모양

Ge Germanium Wafer Semiconductor Substrates <111> Concentrating Photovoltaic CPV Custom Size Shapes
Ge Germanium Wafer Semiconductor Substrates <111> Concentrating Photovoltaic CPV Custom Size Shapes Ge Germanium Wafer Semiconductor Substrates <111> Concentrating Photovoltaic CPV Custom Size Shapes Ge Germanium Wafer Semiconductor Substrates <111> Concentrating Photovoltaic CPV Custom Size Shapes Ge Germanium Wafer Semiconductor Substrates <111> Concentrating Photovoltaic CPV Custom Size Shapes

큰 이미지 :  지 게르메늄 웨이퍼 반도체 기판 <111> 집중형 광전자 CPV 사용자 지정 크기 모양

제품 상세 정보:
원래 장소: 중국
브랜드 이름: ZMSH
인증: rohs
모델 번호: 게르마늄 기판
결제 및 배송 조건:
배달 시간: 2-4 주
지불 조건: T/T
접촉
상세 제품 설명
재료 :: Ge 단일 결정 직경:: 0.5~150mm
두께 :: 0.5 밀리미터 종류:: N형/P형/비도핑
서피스 :: 광택/기타 저항률 :: 0.1~60ohm.cm
산업 :: 광학적인 반도체 기판, 장치
강조하다:

CPV 게르마늄 웨이퍼

,

커스텀 사이즈 게르마늄 웨이퍼

,

반도체 게르메늄 웨이퍼

제품 설명

게르메늄 웨이퍼 반도체 기판 <111>

게르메늄은 반도체 특성이 뛰어나다. 고순도 게르메늄은 P형 게르메늄 반도체를 얻기 위해 삼용성 원소 (예: 인디움, 갈륨, 붕) 로 도핑된다.그리고 반성 원소 (e예를 들어, 안티몬, 아르센 및 인산) 은 N형 게르마늄 반도체를 얻기 위해 도핑됩니다. 그들은 높은 전자 이동성과 높은 구멍 이동성을 가지고 있습니다.고품질의 게르마늄 기판은 집중형 태양광 (CPV) 에 사용될 수 있습니다., 우주 태양 전지 패널 및 고 밝기 빛 방출 다이오드 (LED) 응용 프로그램.

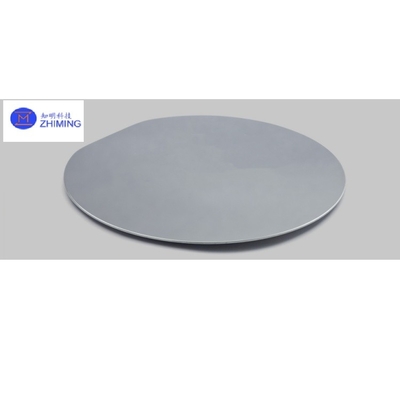

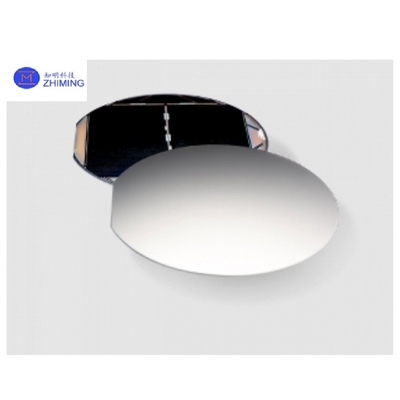

지 게르메늄 웨이퍼 반도체 기판 <111> 집중형 광전자 CPV 사용자 지정 크기 모양 0지 게르메늄 웨이퍼 반도체 기판 <111> 집중형 광전자 CPV 사용자 지정 크기 모양 1

특징

- 격자 상수는 실리콘보다 크며 이 때문에 이성 구조를 만들 수 있습니다.

- 높은 전자 이동성, 실리콘의 약 3배, 고속 전자 장치의 제조에 유리한.

- 작은 대역 폭 (0.67 eV) 은 적외선 광 전기 검출 및 방출 응용 프로그램에 적합합니다.

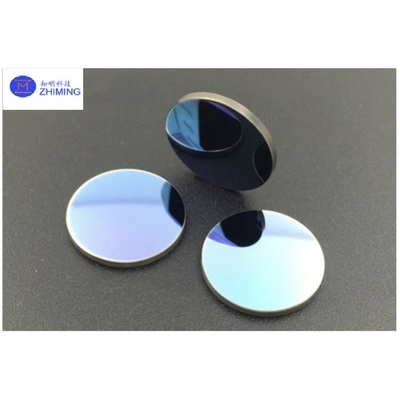

지 게르메늄 웨이퍼 반도체 기판 <111> 집중형 광전자 CPV 사용자 지정 크기 모양 2

그것은 방사선에 더 민감하며 방사선에 민감한 전자 장비에 적합합니다.

처리 기술은 상대적으로 복잡하고 비용이 높습니다.

기술 매개 변수

지 게르메늄 웨이퍼 반도체 기판 <111> 집중형 광전자 CPV 사용자 지정 크기 모양 3

신청서

1고주파 아날로그 및 RF 전자: 마이크로파 다이오드, 트랜지스터, 통합 회로; 마이크로파 주파수 대역의 전자 장비, 예를 들어 레이더 및 통신.

2적외선 광전기 탐지 및 방출: 적외선 탐지기, 열영상기; 적외선 방출 다이오드, 레이저 다이오드.

3방사선 민감 전자 장비: 화합 반도체 헤테로 구조: 항공 우주 항공 시스템; 핵 발전소 및 군사 분야에서 전자 장비.

4화합물 반도체 헤테로 구조: GaAs, InP 등과 같은 III-V 화합물의 기판 물질; 헤테로 제 구조 태양 전지, 레이저 다이오드 등.

지 게르메늄 웨이퍼 반도체 기판 <111> 집중형 광전자 CPV 사용자 지정 크기 모양 4

우리의 서비스

1공장 직접 생산 및 판매.

2빠르고 정확한 인용구

324시간 이내에 답변합니다

4ODM: 맞춤형 디자인은 가능합니다.

5빠른 배송과 값비싼 배송

FAQ

1. 질문: 어떻게 지불하나요?
A:100%T/T, 페이팔, 웨스트 유니온, 머니그램, 안전한 결제 및 거래
알리바바 등에 대한 보증

2Q: 내 필요에 따라 제품을 사용자 정의 할 수 있습니까?
A: 예, 우리는 당신의 광학 구성 요소에 대한 재료, 사양을 사용자 정의 할 수 있습니다
당신의 필요에 따라

3Q: MOQ는 얼마인가요?
A: (1) 인벤토리를 위해, MOQ는 3pcs입니다.
(2) 맞춤형 제품에 대한 MOQ는 25pcs입니다.
