인듐 인화물 웨이퍼
Created with Pixso. INAs 인디움 아르세네이드2인치 3인치 4인치 단일 크리스탈 기판 N / P 타입 반도체 웨이퍼 두께 300-800um

INAs 인디움 아르세네이드2인치 3인치 4인치 단일 크리스탈 기판 N / P 타입 반도체 웨이퍼 두께 300-800um

브랜드 이름: ZMSH
모델 번호: InAs 웨이퍼
배달 시간: 2-4 주
지불 조건: T/T
자세한 정보
원래 장소:
중국
소재:
인듐비소화물
크기:
2 인치 3 인치 4 인치
두께:
500um/600μm/800μm ±25um
배향:
<100>
데스니티:
5.67g/cm2
맞춤형:
지원받습니다
강조하다:

4인치 인디움 아르세나이드 웨이퍼

,

3 인치 인디움 아르세네이드 웨이퍼

,

2인치 인디움 아르세나이드 웨이퍼

제품 설명

제품 설명

INAs 인디움 아르세네이드2인치 3인치 4인치 단일 크리스탈 기판 N / P 타입 반도체 웨이퍼 두께 300-800um

인디움 아르세나이드 (Indium InAs) 또는 인디움 아르세나이드 (indium arsenide monolithic) 는 인디움과 아르센으로 구성된 반도체이다. 회색의 큐브 결정 모양과 942°C의 녹는점을 가지고 있다.인디움 아르세나이드 는 파장 범위 1-3의 적외선 탐지기를 만드는 데 사용됩니다..8um. 탐지기는 일반적으로 광전기 광 다이오드이다. 크리오쿨링 탐지기는 소음이 적지만, InAs 탐지기는 방온에서 고전력 애플리케이션에도 사용될 수 있다.인디움 아르세니드는 다이오드 레이저 제조에도 사용됩니다.인디움 아르세나이드 (indium arsenide) 는 갈리움 아르세나이드와 유사하며, 직접적인 반구물질이다. 인디움 아르세나이드 (indium arsenide) 는 때때로 인디움 인화수소 (indium phosphide) 와 함께 사용됩니다.갈륨 아르세나이드와 합금하여 인디움 아르세나이드를 형성합니다. 인/가 비율에 따라 반구격이 있는 물질입니다.이 방법은 주로 인디엄 나이트라이드를 생산하기 위해 인디엄 나이트라이드와 갈륨 나이트라이드를 합금하는 것과 유사합니다. 인디엄 아르세나이드 (indium arsenide) 는 높은 전자 이동성과 좁은 대역 간격으로 알려져 있습니다.이 빛 은 강력한 광산 발사체 로서 테라헤르츠 방사선 으로 널리 사용 되고 있다.

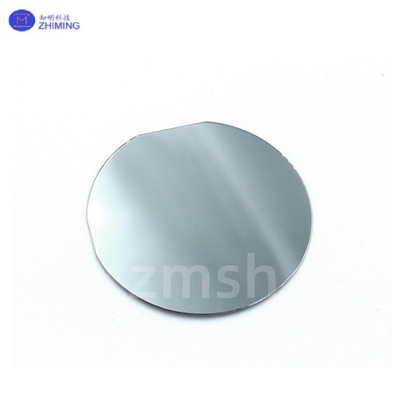

INAs 인디움 아르세네이드2인치 3인치 4인치 단일 크리스탈 기판 N / P 타입 반도체 웨이퍼 두께 300-800um 0

특징

- 높은 전자 이동성 및 이동성 (μe/μh=70) 으로 홀 장치에 이상적인 재료가 됩니다.
- MBE는 GaAsSb, InAsPSb, 그리고 InAsSb 다중 부피 물질로 재배될 수 있습니다.
- 99.9999% (6N) 까지의 물질 순도를 보장하기 위한 액체 밀폐 방법 (CZ).
- 모든 기판은 Epi-Ready 요구 사항을 충족시키기 위해 정확하게 닦아 보호 대기로 채워집니다.
- 크리스탈 오리엔테이션 선택: 다른 크리스탈 오리엔테이션이 있습니다.
- 엘립스미터와 같은 광학적 측정 기술은 각 기판의 표면이 깨끗함을 보장합니다.

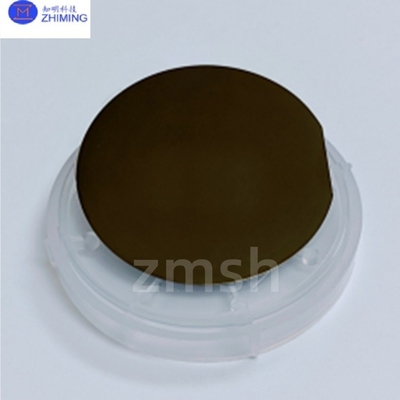

INAs 인디움 아르세네이드2인치 3인치 4인치 단일 크리스탈 기판 N / P 타입 반도체 웨이퍼 두께 300-800um 1

기술 매개 변수

크리스탈 마약 종류



이온 운반자 농도

cm-3

이동성 (cm2/V.s) MPD ((cm-2) 크기
InAs 유니 도프 N 5*1016 32*104 <5*104

Φ2′′×0.5mm

Φ3′′×0.5mm

InAs Sn N (5-20) *1017 >2000년 <5*104

Φ2′′×0.5mm

Φ3′′×0.5mm

InAs Zn P (1-20) *1017 100~300 <5*104

Φ2′′×0.5mm

Φ3′′×0.5mm

InAs S N (1-10) * 1017 >2000년 <5*104

Φ2′′×0.5mm

Φ3′′×0.5mm

크기 (mm) 디아 50.8x0.5mm, 10x10x0.5mm, 10x5x0.5mm는 사용자 정의 될 수 있습니다
ra 표면 거칠성 ((Ra):<=5A
폴란드어 단면 또는 쌍면으로 닦은
패키지 1000개의 청소실에서 100등급 청소용 플라스틱 봉지

신청서

- 적외선 광전자:인디엄 아르세나이드 (indium arsenide) 는 적외선 광 흡수 특성이 우수하며 적외선 탐지기, 이미저 및 레이저의 제조에 일반적으로 사용됩니다.
- 고주파 전자제품:높은 전자 이동성 때문에,인디움 아르세나이드 (indium arsenide) 는 FET (장효과 트랜지스터) 와 HEMT (고전자 이동성 트랜지스터) 와 같은 고주파 및 고속 전자 장치에 널리 사용됩니다..
- 양자 점과 양자 우물:양자 컴퓨팅과 양자 통신 분야에서 인디엄 아르세나이드는 양자 점과 양자 우물 구조를 제조하는 데 사용됩니다.
- 광통신:인디엄 아르세나이드는 신호 전송 효율을 향상시키기 위해 광섬유 통신에서 레이저 다이오드 및 광학 증폭기를 만드는 데 사용할 수 있습니다.
- 열전기 물질:인디엄 아르세나이드 (indium arsenide) 는 열전기 변환기 및 냉각기에 열전기 물질로 사용되며 에너지 회수 및 온도 조절을 가능하게합니다.
- 센서:환경 모니터링 및 바이오 의학 분야에서 인디엄 아르세니드는 가스 및 바이오 분자를 감지하는 다양한 센서의 제조에 사용됩니다.

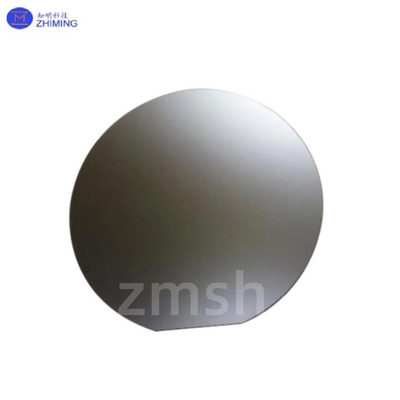

INAs 인디움 아르세네이드2인치 3인치 4인치 단일 크리스탈 기판 N / P 타입 반도체 웨이퍼 두께 300-800um 2


우리의 서비스

1공장 직접 생산 및 판매.

2빠르고 정확한 인용구

324시간 이내에 답변합니다

4ODM: 맞춤형 디자인은 가능합니다.

5빠른 배송과 값비싼 배송


FAQ

1. 질문: 어떻게 지불하나요?
A:100%T/T, 페이팔, 웨스트 유니온, 머니그램, 안전한 결제 및 거래
보증 등등
2Q: 내 필요에 따라 제품을 사용자 정의 할 수 있습니까?
A: 예, 우리는 당신의 광학 구성 요소에 대한 재료, 사양을 사용자 정의 할 수 있습니다
당신의 필요에 따라
3질문: 배송시간은 얼마인가요?
A: (1) 표준 제품
재고: 배달은 주문 후 5 일입니다.
맞춤형 제품: 배송은 주문 후 2 ~ 3 주입니다.
(2) 특수 모양의 제품, 배송은 주문 후 4 작업 주입니다.
