제품 상세정보
Place of Origin: CHINA
브랜드 이름: ZMSH
인증: rohs
Model Number: Copper Heat Sink Substrate
지불 및 배송 조건
가격: by case
Delivery Time: 2-4weeks
지불 조건: T/T
Products:: |
Copper Heat Sink substrate |
구리 순도 :: |
Cu≥99.9% |
Type:: |
Flat Base and Pin-Fin |
Thermal conductivity:: |
≥380W/(m·K) |
인장 강도 :: |
200-350mpa |
Applications:: |
Laser diode (LD), 5G RF devices |
Products:: |
Copper Heat Sink substrate |
구리 순도 :: |
Cu≥99.9% |
Type:: |
Flat Base and Pin-Fin |
Thermal conductivity:: |
≥380W/(m·K) |
인장 강도 :: |
200-350mpa |
Applications:: |
Laser diode (LD), 5G RF devices |
구리 히트 싱크 서브스트레이트는 고열전도성 순수 구리 (Cu≥99.9%) 또는 구리 합금 (C1100,C1020) 정밀 가공 (CNC 절단) 을 통해 핵심 재료로, 스탬핑, 용접 등). 주로 고전력 전자 장치 (LED, IGBT, CPU 등) 의 열 관리를 위해 사용됩니다. 구조에 따라 평면 기본 및 핀 핀으로 나눌 수 있습니다.각기 다른 열 분산 요구 사항에 맞춰 설계된.
초고열전도성과 맞춤형 구조로 구리 냉각 기판은 고전력 전자 냉각의 핵심 구성 요소입니다.평면 바닥 모델은 컴팩트 열 전도성 요구에 적합, 핀 모델은 강제 컨벡션 열 분산에 최적화되어 있으며, 소비 전자제품에서 산업용 규모에 이르기까지 열 관리 시나리오를 함께 다루고 있습니다.
| 특징 | 평평한 밑바닥 | 핀 타입 (PIN-FIN) |
| 구조 | 평평한 표면, 균일한 두께 | 밀도가 높은 지느러미 (높이 5~50mm, 간격 1~5mm) |
| 열 분산 모드 | 선도기 기반 (접촉 열 전도) | 컨벡션 지배 (면적 증가) |
| 적용 시나리오 | 직접 칩 장착 (예: LED, IC) | 강압 공기/액성 냉각 시스템 (예를 들어 CPU 열 방조기) |
| 처리 비용 | 하부 (CNC 절단 또는 스탬핑) | 높은 (접속 또는 압축) |
| 전형적인 열 저항 | 0.1-0.5°C/W (@1mm 두께) | 0.05-0.2°C/W (풍선과 함께) |
(1) 열전도성
· 열전도 ≥380W/ ((m·K), 알루미늄보다 훨씬 높습니다 (~ 200W/ ((m·K)), 높은 열 밀도 시나리오에 적합합니다.
· 표면은 열 저항 증가로 이어지는 구리 산화를 방지하기 위해 니켈 (Ni) 또는 산화 방지 처리를 할 수 있습니다.
(2) 기계적 특성
· 팽창 강도 200-350MPa, 얇은 0.3mm 흡수 판으로 처리 할 수 있습니다.
· 고온 저항성 (장기 작동 온도 ≤200°C), 고전력 장치에 적합합니다.
(3) 구조 설계

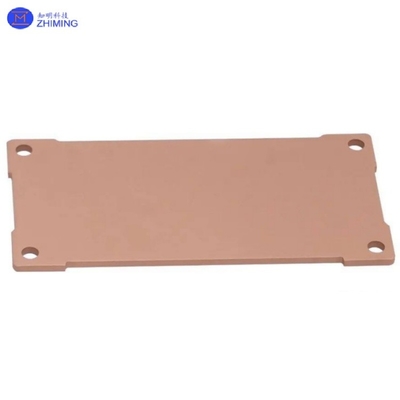

· 평면 바닥 유형: 평면 접촉면, 칩과 직접 장착 할 수 있습니다. (LED COB 패키지처럼).
· 핀 유형: 피인 (Pin-fin) 구조, 표면 면적을 늘림으로써 열 전달 효율을 높입니다.
(4) 표면 처리

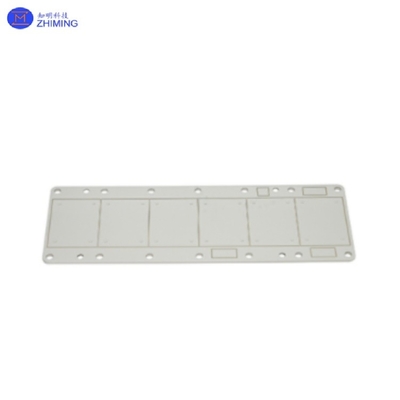

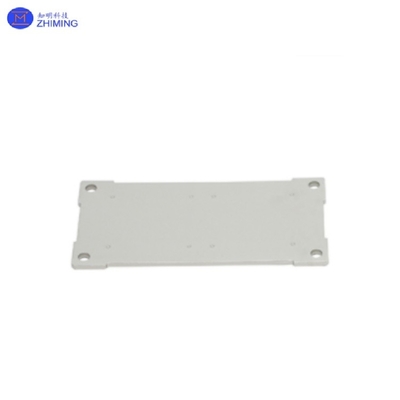

· 선택적 전류 없는 니켈 접착 (ENIG), 샌드 블래스팅 또는 항산화 코팅을 통해 다양한 환경 요구 사항을 충족합니다.
(1) 전력 전자 열 분산
· LED 조명: 높은 전력 LED 모듈을 위한 금속 기판 (MCPCB와 같이) 을 사용하여 접합 온도를 낮추기 위해 (Tj).
· IGBT 모듈: 전기차 인버터용 구리 기반 라디에이터, 고온과 습도에 저항합니다.
· 서버 CPU/GPU: 고 열 전도성 구리 기반 + 열 파이프 열 분산 솔루션.
(2) 광전자 및 통신
· 레이저 다이오드 (LD): 열 팽창 계수 (CTE) 일치 문제를 해결하기 위해 구리 울프스탄 (Cu-W) 복합 기판.
· 5G RF 장치: 고주파 PA 모듈의 지역 열 분산 강화.
(3) 산업 및 자동차 전자제품
· 전력 모듈: DC-DC 변환기의 흡수판 설계.
· 배터리 관리 시스템 (BMS): 빠른 충전 스파일을위한 구리 냉각 기판.
1. 질문: 구리 온도 방출기 기판은 무엇을 위해 사용합니까?
A: 구리의 우수한 열전도성 때문에 LED, CPU 및 IGBT 모듈과 같은 고전력 전자제품에서 열을 효율적으로 분산시킵니다.
2. 질문: 평면 및 핀 핀 구리 히트 싱크 사이에 차이점은 무엇입니까?
A: 평평한 기둥은 직접 전도 냉각에 탁월하지만, 핀 핀 디자인은 강제 공류 시스템을 위한 공기 흐름을 증가시킵니다.
태그: # 고순도, # 구리 히트 싱크 서브스트레이트, # 평면 바닥 유형, # 핀 유형, # 고전력 전자 장치, # Cu≥99.9%
