InAs 웨이퍼 도핑 Zn 2 인치 인디엄 아르세나이드 웨이퍼 다이아 50mm 두께 500um <100> 사용자 정의

제품 상세정보

원래 장소: 중국

브랜드 이름: ZMSH

Model Number: InAs wafer

지불 및 배송 조건

Delivery Time: 2-4 weeks

Payment Terms: T/T

최상의 가격을 얻으세요
강조하다:

맞춤형 인디움 아르세나이드 웨이퍼

,

2인치 인디움 아르세나이드 웨이퍼

,

500um 인디움 아르세네이드 웨이퍼

소재:
인듐비소화물
크기:
2인치
두께:
500um ±25um
배향:
<100>
데스니티:
5.67g/cm2
맞춤형:
지원받습니다
소재:
인듐비소화물
크기:
2인치
두께:
500um ±25um
배향:
<100>
데스니티:
5.67g/cm2
맞춤형:
지원받습니다
InAs 웨이퍼 도핑 Zn 2 인치 인디엄 아르세나이드 웨이퍼 다이아 50mm 두께 500um <100> 사용자 정의

2인치 인디움 아르세나이드 웨이퍼 LD 레이저 다이오드 에피타시얼 웨이퍼, 반도체 에피타시얼 웨이퍼, 3인치 InAs-Zn 웨이퍼InAs 단일 크리스탈 웨이퍼 2인치 3인치 4인치 InAs-Zn LD 응용용 기판, 반도체 웨이퍼, 인디움 아르세나이드 레이저 에피타시얼 웨이퍼


InAs-Zn 웨이퍼의 특징


- 인아 웨이퍼를 제조하는데 사용한다

- 디자인 아트워크와 맞춤형을 지원

- 직접 반구 틈, 효율적으로 빛을 방출, 레이저에 사용됩니다.

- 1.5μm에서 5.6μm의 파장 범위에서 양자 우물 구조

- MOCVD 또는 MBE, 에칭, 금속화 및 포장 등의 기술을 사용하여 장치의 최종 형태를 얻습니다.



In의 설명As-Zn웨이퍼

인디엄 아르세나이드 (InAs) 는 좁은 대역 간격 (약 0.354 eV) 으로 인해 적외선 탐지기와 레이저와 같은 분야에서 널리 사용되는 중요한 반도체 물질입니다.
InAs는 일반적으로 큐브 결정 시스템 형태로 존재하며 높은 전자 이동성이 고속 전자 장치에서 잘 작동하도록합니다.
고품질의 InAs 웨이퍼는 분자 빔 에피타시 (MBE) 또는 금속 유기 화학 증기 퇴적 (MOCVD) 등의 기술을 통해 재배 할 수 있습니다.효율적인 적외선 검출기를 제조하는 데 사용할 수 있습니다.특히 3-5μm 및 8-12μm 대역에서

또한, 아연 (Zn) 도핑된 InAs 구조는 p형 또는 n형 반도체를 형성하기 위해 전도도를 조정하여 전기적 특성을 최적화 할 수 있습니다.
양자 우물 및 양자 점 구조의 개발은 광 전자 분야에서 InA의 응용 잠재력을 더욱 강화했습니다.
양자점 기술은 InAs가 양자 컴퓨팅과 생체영상술과 같은 신흥 분야에서 중요한 역할을 할 수 있게 해줍니다.
고성능 적외선 장치와 양자 기술에 대한 수요가 증가함에 따라 InAs와 그 도핑 된 재료의 연구 및 응용 전망은 넓습니다.



자세한 사항As-Zn웨이퍼

매개 변수InAs-ZnWafer
재료 구성인디움 아르센 (InAs) +진크 도핑
결정 구조큐브 시스템 (진크 혼합물 구조)
대역폭~0.354 eV
전자 이동성~30,000cm2/V·s
구멍 이동성~200cm2/V·s
밀도~5.67g/cm3
녹는점~942 °C
열전도성~0.5W/m·K
광대역 간격~0.354 eV
도핑 방법P형 도핑 (진크를 통해)
응용 분야적외선 레이저, 검출기, 양자 점
크기2인치
두께500mm ± 25mm
방향성<100>

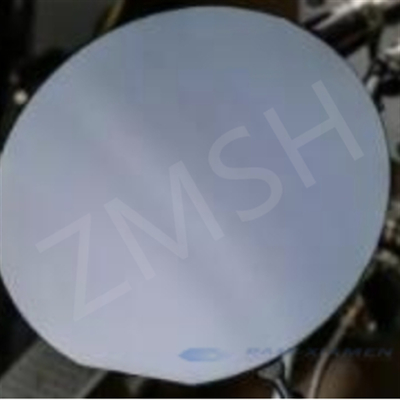

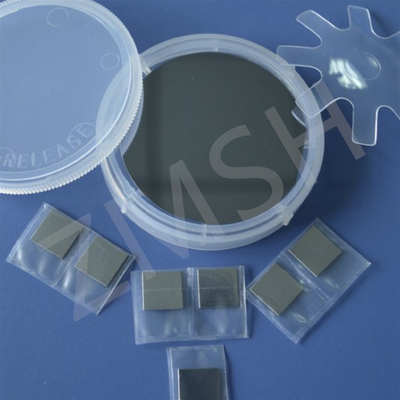

샘플As-Zn웨이퍼
InAs 웨이퍼 도핑 Zn 2 인치 인디엄 아르세나이드 웨이퍼 다이아 50mm 두께 500um <100> 사용자 정의 0InAs 웨이퍼 도핑 Zn 2 인치 인디엄 아르세나이드 웨이퍼 다이아 50mm 두께 500um <100> 사용자 정의 1'InAs 웨이퍼 도핑 Zn 2 인치 인디엄 아르세나이드 웨이퍼 다이아 50mm 두께 500um <100> 사용자 정의 2
* 사용자 정의 요구 사항이있는 경우 저희에게 연락하십시오.



우리에 대해

우리 기업인 ZMSH는 반도체 기판과 광 결정 물질의 연구, 생산, 가공 및 판매에 전문적입니다.
우리는 경험이 많은 엔지니어링 팀, 관리 전문 지식, 정밀 처리 장비,비표준 제품을 처리하는 데 매우 강력한 능력을 제공.
우리는 고객의 필요에 따라 다양한 새로운 제품을 연구, 개발 및 설계 할 수 있습니다.
회사는 "고객 중심, 품질 기반"의 원칙을 준수하고 광전자 재료 분야에서 최상위 수준의 첨단 기술 기업이 되도록 노력할 것입니다.

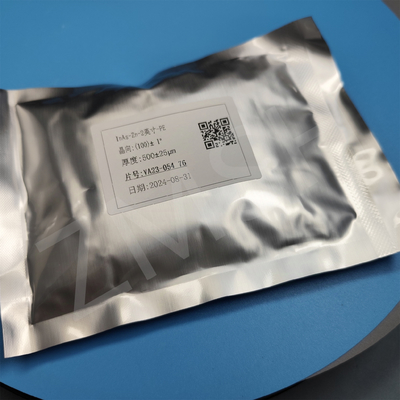

우리는 불투명한 알루미늄 포장으로 웨이퍼를 포장하고 보호하기 위해 작은 상자에 넣습니다.
InAs 웨이퍼 도핑 Zn 2 인치 인디엄 아르세나이드 웨이퍼 다이아 50mm 두께 500um <100> 사용자 정의 3InAs 웨이퍼 도핑 Zn 2 인치 인디엄 아르세나이드 웨이퍼 다이아 50mm 두께 500um <100> 사용자 정의 4

비슷한 제품 추천
1.2" S 도핑된 GaP 반도체 EPI 웨이퍼 N 타입 P 타입 250um 300um 빛 방출 다이오드InAs 웨이퍼 도핑 Zn 2 인치 인디엄 아르세나이드 웨이퍼 다이아 50mm 두께 500um <100> 사용자 정의 5


2.2" 3" FZ SiO2 싱글 크리스탈 IC 칩 100um 200um 건조 젖은 산화층 100nm 300nm
InAs 웨이퍼 도핑 Zn 2 인치 인디엄 아르세나이드 웨이퍼 다이아 50mm 두께 500um <100> 사용자 정의 6



FAQ
1질문: 다른 웨이퍼에 비해 InAs-Zn 웨이퍼의 비용은 어떻게 될까요?
A: InAs-Zn 웨이퍼는 일반적으로 소재 부족, 복잡한 제조 과정 및 전문 시장 수요로 인해 실리콘 및 GaAs 웨이퍼보다 비싸다.

2Q: InAs-Zn의 미래 전망은 어떨까요?웨이퍼?
A: InAs 웨이퍼의 미래 전망은 상당히 유망합니다.
