제품 상세정보
Place of Origin: China
브랜드 이름: ZMSH
지불 및 배송 조건
Delivery Time: 2-4weeks
Payment Terms: T/T
Doping control: |
Better than ± 10% |
PLWavelength uniformity: |
Std, Dev better than inm @inner 42mm |
P-InP doping (cm³): |
Zn doped: 5e17 to 2e18 |
N-inP doping (cm3): |
Si doped: 5e17 to 3e18 |
InGaAs doping (cm·*): |
5e14 to 4e19 |
프론트 파워: |
>8 |
Doping control: |
Better than ± 10% |
PLWavelength uniformity: |
Std, Dev better than inm @inner 42mm |
P-InP doping (cm³): |
Zn doped: 5e17 to 2e18 |
N-inP doping (cm3): |
Si doped: 5e17 to 3e18 |
InGaAs doping (cm·*): |
5e14 to 4e19 |
프론트 파워: |
>8 |
DFB 웨이퍼 N-InP 기판 에피웨이퍼 액티브 레이어 InGaAlAs/InGaAsP 2 4 6 인치 가스 센서
DFB 웨이퍼 N-InP 기판 에피웨이퍼의 설명
분산 피드백 (DFB) 웨이퍼는 n형 인디움 인화수소 (N-InP) 기판에 있는 고성능 DFB 레이저 다이오드 생산에 사용되는 중요한 재료이다.이 레이저는 단일 모드를 필요로 하는 애플리케이션에 필수적입니다., 광 통신, 데이터 전송 및 센싱과 같은 좁은 선 너비 빛 방출. DFB 레이저는 일반적으로 1.3μm 및 1.55μm 파장 범위에서 작동합니다.광섬유의 저손실 전송으로 인해 광섬유 통신에 최적화됩니다..
의n형 InP 기판활동 영역, 클래싱 레이어 및 DFB 레이저의 통합 격자 구조를 형성하는 데 사용되는 InGaAsP와 같은 대각층 층에 대한 우수한 격자 매칭을 제공합니다.이 격자는 정확한 피드백과 파장 조절을 가능하게 합니다, 장거리 통신 및 파장 분할 멀티플렉싱 (WDM) 시스템에 이상적입니다.
N-InP 기판에서 DFB 에피와퍼의 주요 응용 분야는 고속 광학 송신기, 데이터 센터 상호 연결, 환경 가스 감지,의학적 영상 촬영 (OCT)고속 변조, 파장 안정성, 좁은 스펙트럼선 너비와 같은 웨이퍼의 성능 특성으로 인해 현대 통신 및 센싱 기술에는 필수적입니다.
DFB 웨이퍼 N-InP 기판 에피웨이퍼의 특성
기판 재료: N형 인디움 인화물 (N-InP)
활동 영역 및 부피층
작동 파장
단일 모드 및 좁은 선 너비
파장 안정성
낮은 임계 전류
고속 변조 능력
DFB 웨이퍼 N-InP 기판 에피웨이퍼의 PL 매핑 테스트ZMSH DFB inp 에피와퍼.pdf)
DFB 웨이퍼 N-InP 기판 에피웨이퍼의 XRD 및 ECV 테스트 결과
DFB 웨이퍼 N-InP 기판 에피웨이퍼의 응용
n형 인디움 인화물 (N-InP) 기판에 있는 DFB (Distributed Feedback) 웨이퍼는 다양한 고성능 광전자 응용 분야에서 특히 단일 모드,좁은 선 너비 빛 방출이 필요합니다.다음은 주요 응용 프로그램입니다:

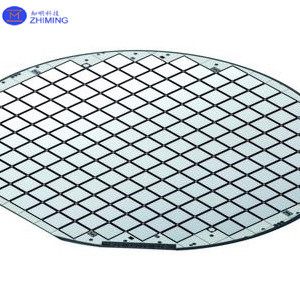

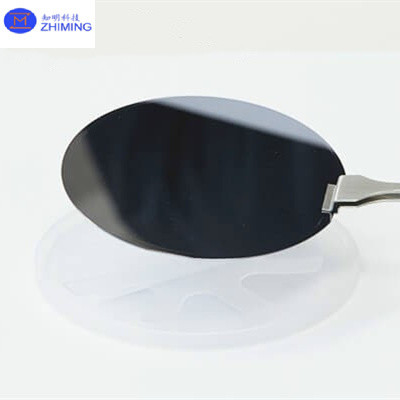

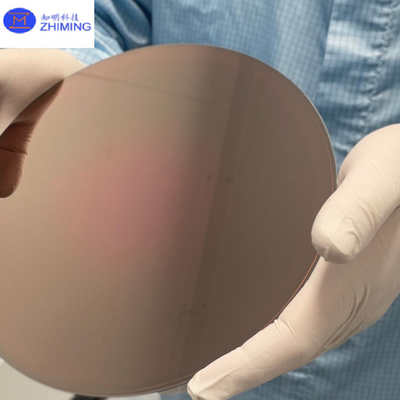

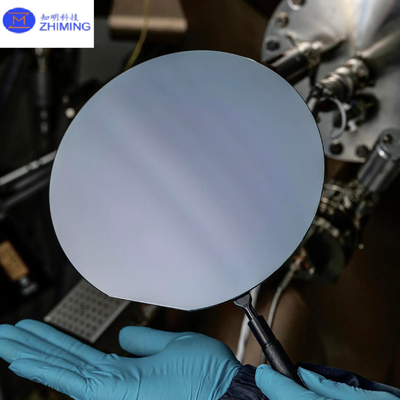

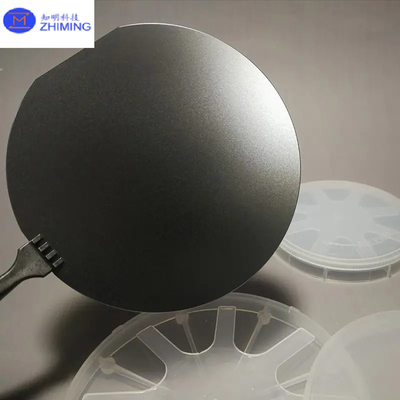

DFB 웨이퍼 N-InP 기판 에피웨이퍼의 실제 사진
키워드:DFB 웨이프,r N-InP 기판 에피웨이퍼,활성층 InGaAlAs/InGaAsP
