제품 상세정보
Place of Origin: China
브랜드 이름: ZMSH
지불 및 배송 조건
Delivery Time: 2-4weeks
Payment Terms: T/T
PL Wavelength control: |
Better than 3nm |
PL Wavelength uniformity: |
Std, Dev better than inm @inner 42mm |
Thickness control: |
Betterthan ±3% |
Thickness uniformity: |
Better than ± 3% @inner 42mm |
Doping control: |
Better than ±10% |
P-InP 도핑(cm-*): |
Zn 도핑: 5e17 ~ 2e18 |
Peak Wavelength: |
1310nm |
Threshold Current: |
<8 |
Front Power: |
>9 |
PL Wavelength control: |
Better than 3nm |
PL Wavelength uniformity: |
Std, Dev better than inm @inner 42mm |
Thickness control: |
Betterthan ±3% |
Thickness uniformity: |
Better than ± 3% @inner 42mm |
Doping control: |
Better than ±10% |
P-InP 도핑(cm-*): |
Zn 도핑: 5e17 ~ 2e18 |
Peak Wavelength: |
1310nm |
Threshold Current: |
<8 |
Front Power: |
>9 |
DFB Epiwafer InP 기판 MOCVD 방법 2 4 6 인치 작동 파장: 1.3 μm, 1.55 μm
DFB Epiwafer InP 기판의 설명
DFB (Distributed Feedback) 인디엄 포스피드 (InP) 기판에 있는 에피와퍼는 고성능 DFB 레이저 다이오드 제조에 사용되는 핵심 부품이다.이 레이저는 단일 모드 레이저를 생산 할 수있는 능력으로 인해 광 통신 및 센싱 애플리케이션에 중요합니다., 좁은 선 너비 빛, 안정적인 파장 방출, 일반적으로 1.3μm 및 1.55μm 범위에서.
InP 기판은 활성 영역을 형성하기 위해 성장하는 InGaAsP와 같은 부피층에 대한 훌륭한 격자 매칭을 제공합니다.DFB 레이저의 기능을 정의하는 격자 구조구조에 통합 된 격자는 정확한 피드백과 파장 조절을 보장합니다.장거리 광섬유 통신 및 WDM (파파 분할 멀티플렉싱) 시스템에 적합하도록 만드는.
주요 응용 분야는 고속 광학 송수신기, 데이터 센터 상호 연결, 가스 감지 및 광학 일관성 단층 촬영 (OCT) 이다.InP 기반의 DFB 에피와퍼의 고속 성능 조합, 좁은 스펙트럼 선 너비, 파장 안정성 현대 통신 네트워크 및 첨단 감지 기술에서 필수적입니다.
DFB Epiwafer InP 기판의 구조
DFB Epiwafer InP 기판의 데이터 시트ZMSH DFB inp 에피와퍼.pdf)
DFB Epiwafer InP 기판의 성질
기판 재료:
밴드gap:
라티스 매칭:
부피층:
작동 파장:
좁은 선 너비 및 단일 모드 작동:
온도 안정성:
낮은 임계 전류:
고속 변조 능력:
InP 기판에 있는 DFB 에피와퍼의 주요 특성, 예를 들어 훌륭한 격자 일치, 단일 모드 작동, 좁은 선 너비, 고속 성능, 온도 안정성광학 통신에 필수적인, 센싱, 그리고 첨단 광학 응용.

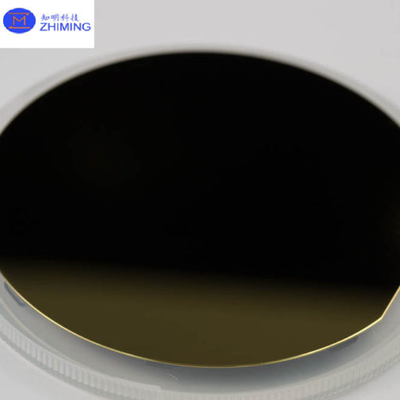

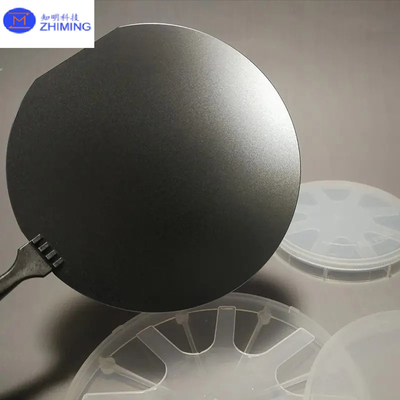

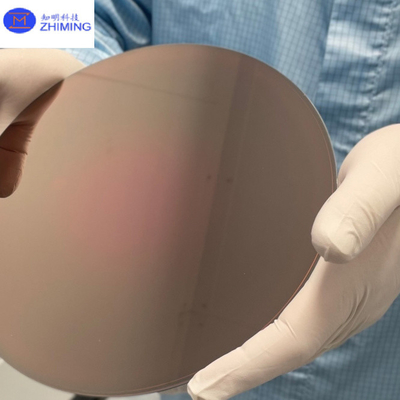

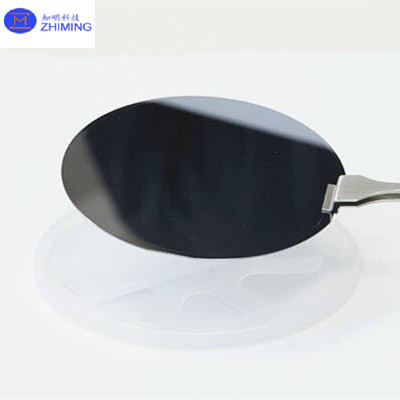

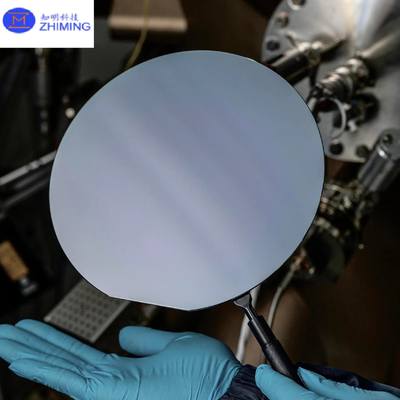

DFB Epiwafer InP 기판의 실제 사진
DFB Epiwafer InP 기판의 적용
핵심 세계: InP 기판 DFB 에피와퍼
