FP 에피와퍼 InP 서브스트라트 접촉 계층 InGaAsP Dia 2 3 4 인치 OCT 1.3um 파장 대역

제품 상세정보

Place of Origin: China

브랜드 이름: ZMSH

인증: ROHS

지불 및 배송 조건

Delivery Time: 2-4weeks

Payment Terms: T/T

최상의 가격을 얻으세요
강조하다:

4인치 인피 에피와퍼

,

2인치 InP 에피와퍼

,

3인치 인피 에피와퍼

PL Wavelength control:
Better than 3nm
PL Wavelength uniformity:
Std.Dev better than 1nm @inner 42mm
Thickness control:
Better than +3%
Thickness uniformity:
Better than +3% @inner 42mm
Doping control:
Better than +10%
P-InP doping (cm-3) N-InP doping (cm-3):
Si doped; 5e17 to 3e18
PL Wavelength control:
Better than 3nm
PL Wavelength uniformity:
Std.Dev better than 1nm @inner 42mm
Thickness control:
Better than +3%
Thickness uniformity:
Better than +3% @inner 42mm
Doping control:
Better than +10%
P-InP doping (cm-3) N-InP doping (cm-3):
Si doped; 5e17 to 3e18
FP 에피와퍼 InP 서브스트라트 접촉 계층 InGaAsP Dia 2 3 4 인치 OCT 1.3um 파장 대역

FP 에피와퍼 InP 기판 접촉 층 InGaAsP Dia 2 3 4 인치 OCT 1.3um 파장 대역

FP 에피와퍼 InP 기판의 간략

인디엄 포스피드 (InP) 기판에 있는 패브리 페로 (FP) 에피와퍼는 광전자 기기 개발의 핵심 요소입니다.특히 광 통신 및 센싱 애플리케이션에 사용되는 레이저 다이오드InP 기판은 높은 전자 이동성, 직접 밴드 간격, 그리고 탁월한 격자 매칭으로 인해 이상적인 플랫폼을 제공합니다.이 웨이퍼들은 일반적으로 여러 개의 대피층을 가지고 있습니다., 예를 들어 InGaAsP와 같이 FP 레이저 구멍을 형성하고 중요한 1.3μm에서 1.55μm 파장 대역에서 빛을 방출하도록 설계되어 광섬유 통신에 매우 효과적입니다.

이러한 에피와퍼에 자라는 FP 레이저는 분산 피드백 (DFB) 레이저와 같은 다른 레이저 유형에 비해 비교적 간단한 구조로 알려져 있습니다.이는 많은 응용 프로그램에 대한 비용 효율적인 솔루션으로 만듭니다.이 레이저는 단거리에서 중거리 광 통신 시스템, 데이터 센터 상호 연결 및 가스 검출 및 의료 진단과 같은 감지 기술에서 널리 사용됩니다.

InP 기반의 FP 에피 웨이퍼는 파장 선택의 유연성, 좋은 성능 및 낮은 생산 비용을 제공하여 증가하는 통신 분야에서 중요한 구성 요소가됩니다.환경 모니터링, 그리고 포토닉 회로

FP 에피와퍼 InP 서브스트라트 접촉 계층 InGaAsP Dia 2 3 4 인치 OCT 1.3um 파장 대역 0


FP 에피와퍼 InP 기판의 데이터 시트

FP 에피와퍼 InP 서브스트라트 접촉 계층 InGaAsP Dia 2 3 4 인치 OCT 1.3um 파장 대역 1

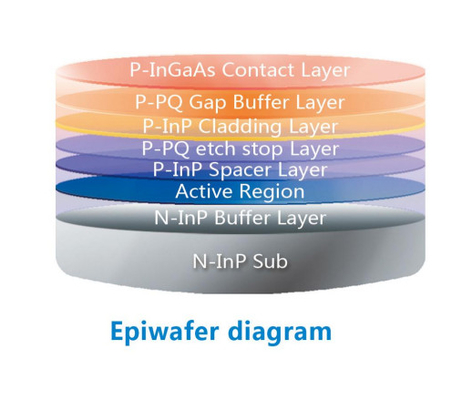

FP 에피와퍼 InP 기체의 다이어그램

FP 에피와퍼 InP 서브스트라트 접촉 계층 InGaAsP Dia 2 3 4 인치 OCT 1.3um 파장 대역 2


FP 에피와퍼 InP 기판의 특성

inP 기판

  • 라티스 상수: 5.869 Å, InGaAsP와 같은 재료와 훌륭한 라티스 매칭을 제공하여 대각층의 결함을 최소화합니다.
  • 직접 대역 간격: 1.344 eV (~ 0.92 μm 방출 파장에 해당), 특히 적외선 스펙트럼에서 광전자 애플리케이션에 이상적입니다.
  • 높은 전자 이동성: 5400 cm2/V·s, 통신 기술에 중요한 고속, 고 주파수 장치 성능을 가능하게합니다.
  • 열전도: 0.68 W/cm·K, 레이저와 같은 장치에 적절한 열 분비를 제공합니다.

부피층

  • 활성 영역: 일반적으로 InGaAsP 또는 관련 화합물로 만들어지며, 이러한 층은 광섬유 통신에 필수적인 1.3μm에서 1.55μm 파장 대역에서 빛을 방출합니다.
  • 복수의 양자 우물: 이러한 것은 효율과 변조 속도를 향상시키는 FP 레이저의 성능을 향상시키기 위해 사용될 수 있습니다.
  • 도핑: 부피층은 충전 주입을 용이하게하고 낮은 저항의 오름 접촉을 보장하기 위해 도핑 (n형 또는 p형) 을합니다.

광학적 특성

  • 방출 파장: 일반적으로 1.3μm에서 1.55μm 범위에서, 이것은 광섬유에서 낮은 손실 전송으로 인해 통신 애플리케이션을위한 이상적인 파장입니다.
  • 반사적인 면: FP 레이저는 자연적으로 반사적인 면을 사용하여 레이저 구멍을 형성하여 제조를 단순화하고 비용을 절감합니다.

비용 효율성

  • InP 기판에 FP 에피와퍼는 더 복잡한 레이저 유형 (예를 들어 DFB 레이저) 에 비해 더 간단한 구조를 제공합니다.단거리에서 중거리 통신에 좋은 성능을 유지하면서 제조 비용을 줄이는 것.

이러한 특성은 InP 기판에 있는 FP 에피와퍼를 광학 통신 시스템, 센서 장치 및 광학 통합 회로에서 사용하기 위해 매우 적합하게 만듭니다.

재산 설명
결정 구조 진크 혼합물 결정 구조
라티스 상수 5.869 Å - InGaAs와 InGaAsP와 잘 어울리며 결함을 최소화합니다.
밴드gap 1300 K에서.344 eV, ~0.92 μm 방출 파장에 해당한다.
에피와퍼 배출 범위 일반적으로 1.3μm에서 1.55μm 범위에서 광 통신에 적합합니다.
높은 전자 이동성 5400cm2/V·s, 고속, 고주파 장치의 응용을 가능하게
열전도성 0.68W/cm·K 방온에서 적절한 열 분비를 제공합니다.
광적 투명성 광단 틈 위에 투명하여 IR 범위에서 효율적인 광단 방출을 허용합니다.
도핑 과 전도성 n형 (황) 또는 p형 (진크) 으로 도핑 할 수 있습니다.
결함 밀도가 낮다 결함 밀도가 낮아 장치 의 효율성, 수명 및 신뢰성 을 향상 시킨다


FP 에피와퍼 InP 기판의 적용

광섬유 통신

  • 레이저 다이오드: InP 에피와퍼에 있는 FP 레이저는 광섬유 통신 시스템, 특히 단거리에서 중거리 데이터 전송에 널리 사용됩니다. 그들은 1.3μm에서 1에서 작동합니다.55μm 파장 범위, 광섬유의 저손실 창에 대응하여 고속 데이터 전송에 이상적입니다.
  • 트랜시버 및 광학 모듈: FP 레이저는 일반적으로 데이터 센터 및 통신 네트워크에서 광적 신호를 전송 및 수신하는 데 사용되는 광적 트랜시버에 통합됩니다.

데이터 센터 상호 연결

  • 고속 연결: InP 기반의 FP 레이저는 데이터 센터에서 서버와 네트워크 장치 간의 상호 연결을 위해 사용되며 고속,대용량의 데이터를 처리하는 데 필수적인 낮은 지연 시간 광 연결.

광적 감지

  • 가스 탐지: FP 레이저는 적외선 흡수를 통해 CO2, CH4 및 기타 산업 또는 환경 오염 물질과 같은 가스를 탐지하기 위해 특정 파장에 조정 할 수 있습니다.
  • 환경 모니터링: InP 기판에 FP 레이저는 공기 질 모니터링, 위험한 가스 탐지 및 산업 안전 시스템을 위한 센서에 사용됩니다.

의학적 진단

  • 광 일관성 단층 촬영 (OCT): InP 기반 레이저는 비침습적 영상 촬영을 위해 OCT 시스템에서 사용됩니다.일반적으로 눈과학에서 상세한 망막 스캔을 위해 사용되며 피부과학에서는 조직 영상을 위해 사용됩니다..

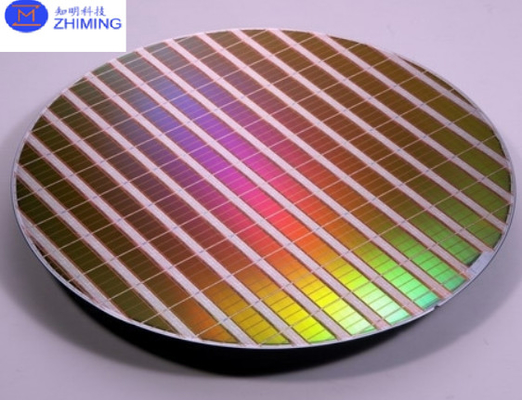

FP 에피와퍼 InP 기판의 사진

FP 에피와퍼 InP 서브스트라트 접촉 계층 InGaAsP Dia 2 3 4 인치 OCT 1.3um 파장 대역 3FP 에피와퍼 InP 서브스트라트 접촉 계층 InGaAsP Dia 2 3 4 인치 OCT 1.3um 파장 대역 4


질문 및 답변

웨이퍼에 있는 EPI란 무엇인가요?

EPI웨이퍼 기술에서는에피택시, 이것은 반도체 기판 (실리콘 또는 InP와 같은) 에 희석 물질 (반지각층) 의 얇은 층을 퇴적시키는 과정을 의미합니다.이 대각층은 밑부분의 기판과 같은 결정 구조를 가지고 있습니다., 고품질의 결함 없는 성장을 가능하게 하는 것은 첨단 반도체 장치의 제조에 필수적입니다.
