PL Wavelength control: |
Better than 3nm |
PL Wavelength uniformity: |
Std.Dev better than 1nm @inner 42mm |
Thickness control: |
Better than ±3% |
Doping control: |
Better than +10% |
P-InP doping (cm-3): |
Zn doped; 5e17 to 2e18 |
N-InP doping (cm-3): |
Si doped; 5e17 to 3e18 |
AllnGaAs doping (cm-3): |
1e17 to 2e18 |
InGaAsP doping (cm-3): |
5e17 to 1e19 |
PL Wavelength control: |
Better than 3nm |
PL Wavelength uniformity: |
Std.Dev better than 1nm @inner 42mm |
Thickness control: |
Better than ±3% |
Doping control: |
Better than +10% |
P-InP doping (cm-3): |
Zn doped; 5e17 to 2e18 |
N-InP doping (cm-3): |
Si doped; 5e17 to 3e18 |
AllnGaAs doping (cm-3): |
1e17 to 2e18 |
InGaAsP doping (cm-3): |
5e17 to 1e19 |
InP FP 에피와퍼 InP 기판 n/p 타입 2 3 4 인치, 두께 350-650um 광망 작업용
InP 에피와이퍼의 개요
인디엄 포스피드 (InP) 에피와퍼는 첨단 광전자 장치, 특히 파브리 페로 (FP) 레이저 다이오드에서 사용되는 핵심 재료입니다.InP 에피웨이퍼는 InP 기판에 부각성으로 자라는 층으로 구성됩니다., 통신, 데이터 센터 및 센싱 기술에서 고성능 애플리케이션을 위해 설계되었습니다.
InP 기반의 FP 레이저는 광섬유 통신에 필수적이며, 수동 광망 (PON) 및 파도 분할 멀티플렉스 (WDM) 등의 시스템에서 단거리에서 중거리 데이터 전송을 지원합니다.그들의 방출 파장일반적으로 1.3μm와 1.55μm 정도이며, 광섬유의 저손실 창과 일치하여 장거리 고속 전송에 이상적입니다.
이러한 웨이퍼는 또한 데이터 센터 내의 고속 데이터 상호 연결에서 응용을 찾습니다. FP 레이저의 비용 효과적이고 안정적인 성능이 필수적입니다.InP 기반의 FP 레이저는 환경 모니터링과 산업용 가스 감지에 사용됩니다., 그들은 적외선 흡수 대역에서 정확한 방출로 인해 CO2 및 CH4와 같은 가스를 감지 할 수 있습니다.
의료 분야에서 InP 에피와퍼는 비침습적 영상 기능을 제공하는 광적 일관성 단층 촬영 (OCT) 시스템에 기여합니다.광학 회로에 통합되고 항공우주 및 방위 기술에서의 잠재적 사용, 예를 들어 LIDAR 및 위성 통신, 그들의 다양성을 강조합니다.
전체적으로, InP 에피와퍼는 뛰어난 전기 및 광적 특성, 특히 1.3 μm에서 1의 범위에서 광범위한 광학 및 전자 장치를 가능하게하는 데 중요합니다.55μm 파장 범위.
InP 에피와퍼의 구조
InP 에피와퍼의 PL Mapping 테스트 결과

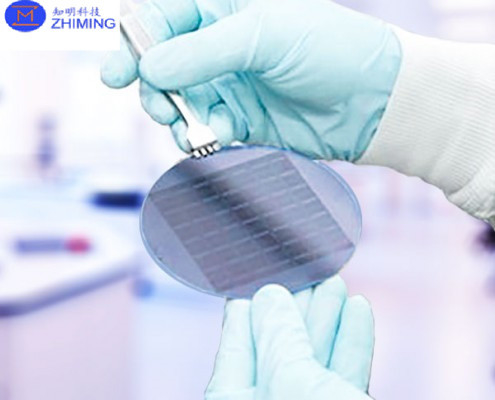

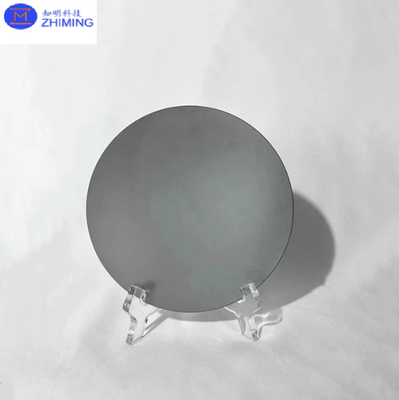

InP 에피와이퍼의 사진
InP 에피웨이퍼의 특징 및 주요 데이터 시트
인디엄 포스피드 (InP) 에피와퍼는 뛰어난 전기 및 광학적 특성으로 구별되며 고성능 광 전자 장치에 필수적입니다.아래는 InP Epiwafers를 정의하는 주요 특성의 개요입니다.:
| 재산 | 설명 |
| 결정 구조 | 진크 혼합물 결정 구조 |
| 라티스 상수 | 5.869 Å - InGaAs와 InGaAsP와 잘 어울리며 결함을 최소화합니다. |
| 밴드gap | 1300 K에서.344 eV, ~0.92 μm 방출 파장에 해당한다. |
| 에피와퍼 배출 범위 | 일반적으로 1.3μm에서 1.55μm 범위에서 광 통신에 적합합니다. |
| 높은 전자 이동성 | 5400cm2/V·s, 고속, 고주파 장치의 응용을 가능하게 |
| 열전도성 | 0.68W/cm·K 방온에서 적절한 열 분비를 제공합니다. |
| 광적 투명성 | 광단 틈 위에 투명하여 IR 범위에서 효율적인 광단 방출을 허용합니다. |
| 도핑 과 전도성 | n형 (황) 또는 p형 (진크) 으로 도핑 할 수 있습니다. |
| 결함 밀도가 낮다 | 결함 밀도가 낮아 장치 의 효율성, 수명 및 신뢰성 을 향상 시킨다 |
요약하자면, InP Epiwafers의 특성은 높은 전자 이동성, 낮은 결함 밀도, 격자 일치,현대 광전자에서 필수적인 요소가 됩니다.특히 고속 통신 및 센싱 애플리케이션에서
InP 에피와퍼의 적용
인디움 인화물 (InP) 에피와퍼는 뛰어난 광전자 특성으로 인해 여러 첨단 기술 분야에서 매우 중요합니다. 주요 응용 프로그램은 다음과 같습니다:
이러한 응용 프로그램은 현대 광전자 및 광학 장치에서 InP Epiwafers의 다재다능성과 중요성을 강조합니다.
질문 및 답변
InP 에피와퍼는 무엇입니까?
인디움 포스피드 (InP) 에피와퍼반도체 웨이퍼는 InP 기판으로 구성되어 있으며, 각종 재료의 (InGaAs, InGaAsP, 또는 AlInAs와 같은) 한 개 이상의 부피로 자란 층이 있습니다.이 층은 고성능 광전자 애플리케이션에 맞춘 특정 장치 구조를 만들기 위해 InP 기판에 정확하게 퇴적됩니다..
