제품 상세정보
원래 장소: 중국
브랜드 이름: ZMSH
모델 번호: InP 웨이퍼
지불 및 배송 조건
배달 시간: 2-4 주
지불 조건: T/T
소재: |
인디움 포스피드 |
크기: |
2인치/ 3인치 |
두께: |
맞춤형 |
도펀트: |
철/규소 |
배향: |
<111> <110> <100> |
종류: |
세미타입 |
소재: |
인디움 포스피드 |
크기: |
2인치/ 3인치 |
두께: |
맞춤형 |
도펀트: |
철/규소 |
배향: |
<111> <110> <100> |
종류: |
세미타입 |
LD 레이저 다이오드,반도체 에피타시얼 웨이퍼, 3인치 InP 웨이퍼, 단일 크리스탈 웨이퍼를 위한 2인치 반 단열 인디움 인포스피드 InP 에피타시얼 웨이퍼,반도체 웨이퍼, InP 레이저 에피타시얼 웨이퍼
InP 레이저 에피타시얼 웨이퍼의 특징
- INP 웨이퍼를 사용해서
- 디자인 아트워크와 맞춤형을 지원
- 직접 반구 간격, 효율적으로 빛을 방출, 레이저에 사용됩니다.
- 1.3μm에서 1.55μm의 파장 범위에서 양자 우물 구조
- MOCVD 또는 MBE, 에칭, 금속화 및 포장 등의 기술을 사용하여 장치의 최종 형태를 얻습니다.
InP 레이저 에피타시얼 웨이퍼에 대한 더 많은 정보
InP 대각색 웨이퍼는 인디엄 포스피드 (InP) 물질을 기반으로 고품질의 얇은 필름으로 광 전자제품 및 고주파 전자 장치의 제조에 널리 사용됩니다.
금속 유기화학 증기 퇴적 (MOCVD) 또는 분자 빔 에피타시 (MBE) 등의 기술로 InP 기체에 재배됩니다.에피탈시얼 웨이퍼는 뛰어난 결정질과 제어 가능한 두께를 가지고 있습니다..
이 대각선 웨이퍼의 직접 밴드gap 특성은 레이저와 광 탐지기에서 특히 1.3μm 및 1μm의 광 통신 애플리케이션에 잘 작동하도록합니다.55μm 파장 범위낮은 손실과 높은 대역폭의 데이터 전송을 보장합니다.
동시에, 높은 전자 이동성 및 낮은 노이즈 특성은 InP 에피타시얼 웨이퍼 또한 고속 및 고 주파수 응용 프로그램에서 중요한 장점을 제공합니다.
또한 통합 광전자 회로와 광섬유 통신 기술의 지속적인 발전으로InP 에피탈시얼 웨이퍼의 응용 전망은 점점 더 넓어지고 있습니다., 그것은 현대 광 전자 장치 및 시스템에서 필수적이고 중요한 재료가되었습니다.
센서에 적용되는데레이저 및 다른 고성능 전자 장치는 관련 기술의 발전을 촉진하고 미래 과학 기술 혁신의 기초를 마련했습니다..
InP 레이저 에피타시얼 웨이퍼의 세부 사항
| 제품 매개 변수 | DFB 에피타시얼 웨이퍼 | 고전력 DFB 에피타시얼 웨이퍼 | 실리콘 포토닉스 에피타시얼 웨이퍼 |
| 비율 | 10G/25G/50G | / | / |
| 파장 | 1310nm | ||
| 크기 | 2/3 인치 | ||
| 제품 특성 | CWDM 4/PAM 4 | BH 기술 | PQ/AlQ DFB |
| PL 파장 제어 | 3nm보다 낫습니다. | ||
| lPL 파장 균일성 | STD.Dev 1nm @inner 보다 낫습니다 | ||
| 두께 조절 | 42mm+3%보다 낫다 | ||
| 두께 균일성 | +3% @inner 42mm 보다 낫습니다. | ||
| 도핑 통제 | +10% 이상 | ||
| P-lnP 도핑 (cm-3) | Zn 도핑; 5e17 ~ 2e18 | ||
| N-InP 도핑 (cm-3) | Si 도핑 5e17 ~ 3e18 | ||

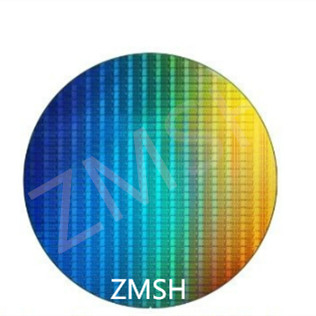

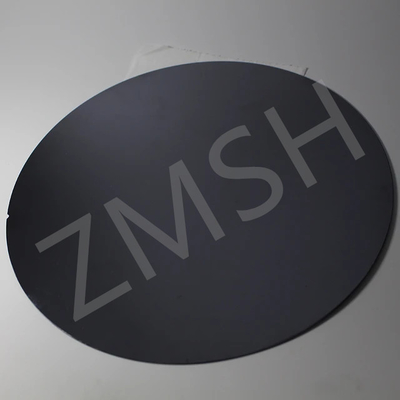

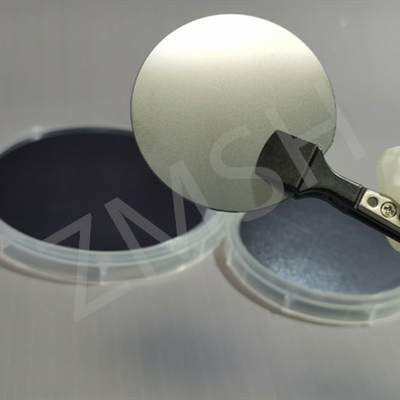

더 많은 InP 레이저 에피타시얼 웨이퍼 샘플
*우리는 사용자 정의 요구 사항을 받아 들인다
비슷한 제품 추천
1.4인치 6인치 GaN-on-Si GaN-on-SiC 에피 웨이퍼 RF 적용
2.2" 3" FZ SiO2 싱글 크리스탈 IC 칩 100um 200um 건조 젖은 산화층 100nm 300nm
FAQ
1질문: 다른 웨이퍼와 비교하면 인피 레이저 에피타시얼 웨이퍼의 비용은 어떻게 될까요?
A: InP 레이저 에피타시얼 웨이퍼의 비용은 일반적으로 실리콘 또는 갈륨 아르세나이드 (GaAs) 와 같은 다른 유형의 웨이퍼보다 높습니다.
2Q: 미래에 대한 전망은 어떨까요?InP 레이저 에피타시얼웨이퍼?
A: InP 레이저 에피타시얼 웨이퍼의 미래 전망은 상당히 유망합니다.
