인디움 포스피드 웨이퍼 InP 반도체 기판 2'' 3' 4' 두께 350um
  • 인디움 포스피드 웨이퍼 InP 반도체 기판 2'' 3' 4' 두께 350um
  • 인디움 포스피드 웨이퍼 InP 반도체 기판 2'' 3' 4' 두께 350um
  • 인디움 포스피드 웨이퍼 InP 반도체 기판 2'' 3' 4' 두께 350um

인디움 포스피드 웨이퍼 InP 반도체 기판 2'' 3' 4' 두께 350um

원래 장소 중국
브랜드 이름 ZMSH
인증 ROHS
모델 번호 인디움 포스피드 웨이퍼
제품 상세정보
제품 이름:
InP 서브스트라트
보우 & 워프:
≤10μm
소재:
인디움 포스피드 웨이퍼
배향:
100+/-0.05도
표면 마감:
양측 사이드는 광택이 났습니다
조도:
Ra≤0.6nm
TTV:
≤6μm
웨이퍼 지름:
2인치 3인치 4인치
웨이퍼 두께:
350mm 500mm 625mm
하이 라이트:

이중 양면 닦은 인프 웨이퍼

,

4' 두께 인디움 인화물 웨이퍼

,

inP 반도체 기판

제품 설명

인디엄 포스피드 웨이퍼 InP 반도체 기판 2'' 3' 두께 350um







설명인디움 포스피드:



인디엄 포스피드 (InP) 칩은 광전자 및 반도체 장치에서 널리 사용되는 재료입니다. 다음과 같은 장점이 있습니다.



  • 높은 전자 이동성: 인디움 인화수소 칩은 높은 전자 이동성을 가지고 있으며 이는 전자들이 물질을 통해 더 빨리 이동한다는 것을 의미합니다.



  • 제어 된 재료 특성: 인디엄 포스피드 웨이퍼의 특성은 재료의 부피 성장 과정을 제어하고 도핑 기술을 통해 조절 할 수 있습니다.



  • 넓은 대역 간격: 인디엄 인화수소 웨이퍼는 넓은 대역 간격으로 가시광선과 적외선 범위에서 작동 할 수 있습니다.



  • 높은 포화 유동 속도: 인디움 인화수소 웨이퍼는 높은 포화 유동 속도를 가지고 있으며, 이는 높은 전기장 아래에서 전자 유동 속도가 최대 수준에 도달한다는 것을 의미합니다.



  • 우수한 열전도: 인디엄 포스피드 웨이퍼는 높은 열전도를 가지고 있으며 이는 효율적으로 열을 전도하고 분산 할 수 있음을 의미합니다.따라서 장치의 신뢰성 및 성능 안정성을 향상시킵니다..



특징인디움 포스피드:



인디엄 포스피드 (InP) 칩은 광전자 및 반도체에서 널리 사용되는 몇 가지 주목할만한 특성을 가지고 있습니다.다음은 인디엄 포스피드 칩 재료의 주요 특성 중 일부입니다.:



  • 직역 간격: 인디움 인산화물은 직역 간격 특성을 가지고 있어 광학 장치에서 우수한 성질을 갖는다.



  • 넓은 대역 간격 범위: 인디움 인화수소는 적외선에서 자외선 스펙트럼에 이르기까지 넓은 대역 간격을 가지고 있습니다.



  • 높은 전자 이동성: 인디움 인산화물은 높은 전자 이동성을 가지고 있으며, 이는 고주파 전자제품과 고속 광 전자제품에 탁월하게 작용합니다.



  • 우수한 열 전도성: 인디움 인화소는 높은 열 전도성을 가지고 있으며 효과적으로 열을 분산 할 수 있습니다.



  • 좋은 기계적 및 화학적 안정성: 인디엄 포스피드 칩은 좋은 기계적 및 화학적 안정성을 가지고 있으며 다양한 환경 조건에서 안정성과 신뢰성을 유지할 수 있습니다.



  • 조절 가능한 밴드 구조: 인디엄 포스피드 재료의 밴드 구조는 다른 장치의 요구 사항을 충족시키기 위해 도핑 및 합금 기술을 통해 조절 할 수 있습니다.





기술 매개 변수인디움 포스피드:



항목

매개 변수

UOM

소재

InP



유도형/도판트

S-C-N/S



등급

멍청아



직경

1000.0+/-0.3

mm

방향성

(100) +/-0.5°



라멜라 쌍둥이 영역

(100) 오리엔테이션 > 80%의 유용한 단일 결정 영역



기본 평면 방향

EJ ((0-1-1)

mm

기본 평면 길이

32.5+/-1



2차 평면 지향

EJ ((0-11)



2차 평면 길이

18+/-1











의 적용인디움 포스피드:



인디엄 포스피드 (InP) 웨이퍼는 광전자 및 반도체 기판에서 광범위한 응용 프로그램을 가지고 있습니다.



  • 광 통신: InP 웨이퍼는 고속 광섬유 통신 시스템에서 광 통신 분야에서 널리 사용됩니다. 레이저와 같은 장치를 제조하는 데 사용됩니다.광적 변조기, 광학 수신기, 광학 증폭기 및 광학 섬유 결합기



  • 광전자 장치: InP 웨이퍼는 광 다이오드, 광 탐지기, 태양 전지 및 광 결합기와 같은 광전자 장치를 만드는 데 사용됩니다.



  • 고속 전자 장치: InP 기판은 고주파 전자 장치 분야에서 널리 사용됩니다. 특히InP 웨이프의 높은 전자 이동성 트랜지스터 (HEMT) 는 고주파 증폭기와 같은 장치를 준비하는 데 사용됩니다.무선 통신, 레이더 시스템 및 위성 통신과 같은 애플리케이션을 위한 RF 스위치 및 마이크로 웨브 통합 회로.



  • 통합 광 장치: InP 웨이퍼는 광 파도 선도자, 광 모듈러, 광 스위치 및 광 증폭기와 같은 통합 광 장치를 준비하는 데 사용됩니다.



  • 광학 연구: InP 웨이퍼는 광학 연구에서 중요한 역할을 수행합니다. 실험실 연구, 양자 광학, 양자 정보 처리 및 광학 양자 장치에서 사용됩니다.



  • 위의 응용 분야 외에도 InP 웨이퍼는 광학 감지, 생의학, 빛 저장 및 반도체 기판과 같은 다른 분야에도 사용됩니다.

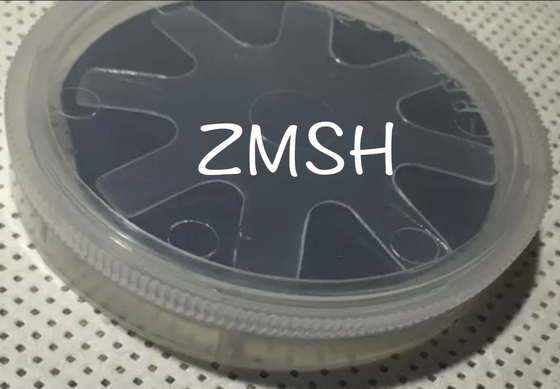

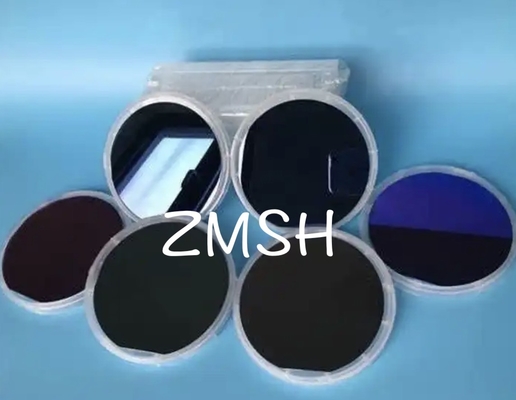

인디움 포스피드 웨이퍼 InP 반도체 기판 2'' 3' 4' 두께 350um 0







FAQ:



Q1: 어떤 브랜드 이름이InP 웨이퍼?
A1:
InP 웨이퍼는ZMSH에서 만든 것.



Q2: 지름은 무엇입니까InP 웨이퍼?
A2: 지름
InP 웨이퍼는2'', 3'', 4'



Q3:InP 웨이퍼어떻게?
A3:
InP 웨이퍼중국에서 온 것입니다.



Q4:InP 웨이퍼ROHS 인증?
A4: 예,
InP 웨이퍼 ROHS 인증을 받았습니다.



Q5: 얼마나 많은 InP웨이프를 한 번에 살 수 있나요?
A5: 최소 주문량
InP 웨이퍼5개입니다.
