| 원래 장소 | 중국 |
| 브랜드 이름 | ZMSH |
| 인증 | ROHS |
| 모델 번호 | Ge-001 |
4 인치 6 인치 게르마늄
단일 결정 게르마늄 기판 웨이퍼, 주문 제작된 Ge 광학렌즈
2 인치 3 인치 4 인치 p-형 n형 게르마늄 기판 게르마늄웨이퍼
게르마늄 기판
애플리케이션 : 게르마늄웨이퍼는 반도체 디바이스, 적외선 광학적 장치, 태양 전지의 침몰하는 물질의 생산에 사용했습니다.
| 주요 속성 명 | ||
| 생산 기술 | 초크랄스키 방법(CZ) | |
| 결정 구조 | 큐브 | |
| 격자 상수 | a=5.65754A | |
| 비중 | 5.323g/cm3 | |
| 융해점 | 937.4C | |
| 도프드 물질 | 어떤 것도 도핑하지 않았거나 Sb가 도핑했습니다 | 도핑된 인듐 또는 갈륨 |
| 타입 | /N | Ｐ |
| 저항률 | >35Ωcm0.05Ωcm | 0.05~0.1Ωcm |
| EPD | <4> | <4> |
| 사이즈 | 10x3,10x5,10x10,15x15,,20x15,20x20, |
| dia2 x0.33mmdia2 x0.43mm15x15mm | |
| 두께 | 0.5 mm,1.0mm |
| 끝마무리 | 단일의 표면 또는 더블 면 |
| 배향 | <100><110>,,<111> ±0.5o |
| 결정면 지향성인 정확도 | ±0.5' |
| 모서리 지향성인 정확도 | 2' (특별한 요청이 1 하에 맞춤화될 수 있습니다') |
| 베벨 전단 지향성인 정확도 | 웨이퍼의 특별 각도 (경향 1' -45')에 의해 특별한 요청, 절차 에지 방향에 의해 맞춤화됩니다 |
| Ra : | ≤5A(5um×5um) |
| 패키지 | 100 학년이 Bag,1000Grade 최고 세척실을 청소합니다 |
게르마늄 (Ge)는 발탁된 렌즈고 8-12 um 파장 대역의 고성능 적외선 영상 시스템에 쓸 창문재입니다. 그것의 고굴절율은 최소면 만곡 때문에 Ge를 저 소비 전력 화상 처리 시스템에 이상적이게 합니다. 종종 수정에 대한 필요성을 제거하면서, 색수차는 작습니다.

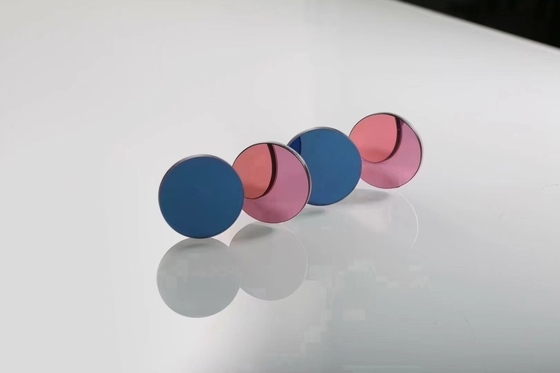

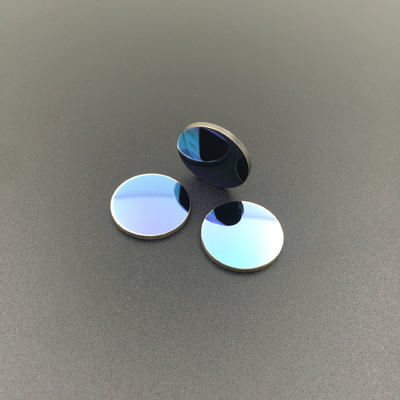

그것의 높은 누프 경도 때문에, 게르마늄은 더 높은 경도를 요구하는 적외선 시스템에서 종종 사용됩니다. 그것의 고굴절율 때문에, 우리는 보통 게르마늄을 반 반사 코팅으로 코팅합니다. 더 커먼 주파대는 3~12um 또는 8~12um입니다.
게르마늄이 가열된 후, 그것의 투과율은 온도의 증가와 함께 감소할 것입니다. 엄밀히 말하면, 게르마늄은 온도가 100 Ｃ보다 낮은 환경에서 가장 잘 사용됩니다. 그것이 무게 필요물에 민감한 시스템에서 사용될 때, 그것은 디자이너들이 게르마늄의 고밀도 특성을 고려한다고 권고받습니다.
두께에 대한 렌즈 크기의 비율은 처리 비율을 만날 것이고 무게가 설계 요구 사항을 충족시킬 것입니다.

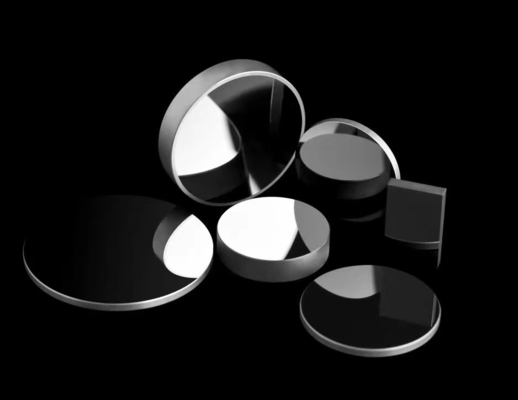

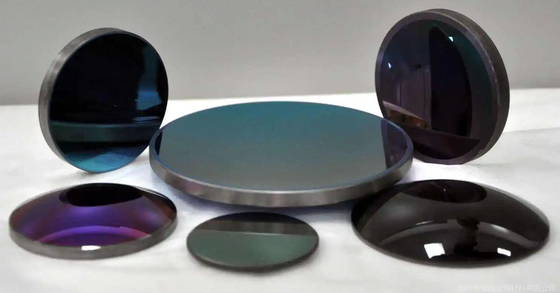

우리의 회사에 의해 생산된 게르마늄 렌즈와 윈도우의 직경 범위는 5~260mm입니다, 표면 정확도가 20/10에 도달할 수 있고 표면 평탄도가 도달할 수 있습니다 : λ/ 10@633nm (지름에 대한 렌즈 두께의 비율이 처리 비율에 따를 것입니다).

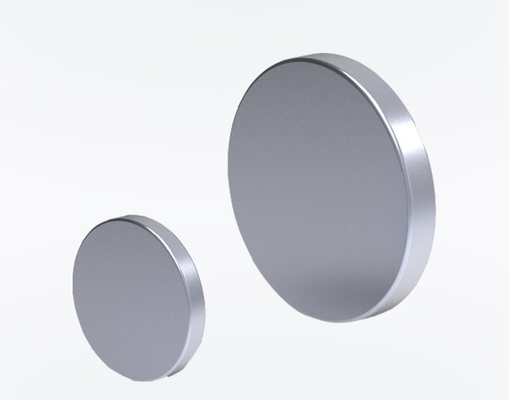

우리는 당신을 위해 다양한 게르마늄 칩, 게르마늄 창문과 게르마늄 평면 미러를 처리하고 특화할 수 있습니다
창호, 렌즈, 빔분리기, ATR 프리즘 또는 분광계에서 그리고 열사진법에서 필터로서의 응용.
| 광학 Ge 렌즈를 위한 제품 특징 | |||
| 애플리케이션 : | 적외선 광학렌즈 | 흡수율 | ≤0.03 |
| 지름(MM) : | 12mm-380mm | 파괴 계수 | ≥75 |
| 길이(MM) : | 맞춤화됩니다 | Hardness(kg/cm2) : | 800 |
| 저항 : | 1-50Ω, ≥50Ω | Density(g/cm3) : | 5.33 |
| : | 10% | 어린 기준(GPA) : | 103 |
| 배향 : | 111 | 프와송 비 : | 0.28 |
|
배향을 중단하세요 : |
0.5o | 열 전도성(Wm-1k-1) : | 59 |
| 타입 : | 앤형 | 열 확장성 | 6.1 |
| 굴절에 의한 지수(10um) : | 4.0026 | 특성 heatCal/(g.k) : | 0.074 |
| <1> | 녹는 핵심(C) : | 937 | |
|
열 굴절에 의한 지수 계수 (10.6um,101) : |
400 | 유전체 상수 | 유전율 :16 | 16 |
| 광학적창문은 제품을 완성했습니다 |
| SL.No | 재료시방서 : | |
| 1 | 결정체 형상 : | 다결정질입니다 |
| 2 | 도전성 타입 : | n형 |
| 3 | 25' Ｃ에, 흡수 계수 | 0.035cm-1 최대 @10.6um |
| 4 | 전형적 저항률 : | 3-40 옴-센티미터 |
| 5 | 사이즈 | dia1-150mmxthickness0.5-20mm |
| 6 | 모스 경도 : | 6.3 |
| 7 | 산소 농도 : | < 0=""> |
| 8 | 홀과 포함 : | <0> |
| 9 | 표면 | lapped/1sp/2sp |
| 10 | 선적 일에 | 40/20,20/10,60/40,80/50, |
| 11 | 평탄성 | 1/4~1/10lambda |
FAQ :
큐 : 당신의 MOQ가 무엇입니까?
한 : (1) 목록을 위해, MOQ는 3 PC입니다.
(2) 맞춤 제작품을 위해, MOQ는 위로 25 PC입니다.
큐 : 배달 시간이 무엇입니까?
한 : (1) 표준품을 위해
목록을 위해 : 배달은 당신이 주문을 하는 후에 5 평일입니다.
맞춤 제작품을 위해 : 배달은 당신이 주문을 하는 후에 2 또는 3 주 동안입니다.
(2) 특별 모양 상품을 위해, 배달은 당신이 주문을 하는 후에 4 주 노동 시간입니다.
큐 : 선적과 비용의 방법은 어떻습니까?
한 :(1) 우리는 배달 전에 사전에 100%까지 EMS 기타 등등인 DHL, 페덱스를 받아들입니다.
(2) 만약 당신이 당신 자신의 명시 계좌를 가지고 있다면, 그것이 큽니다.그렇지 않다면, 우리는 당신이 그들을 수송할 수 있도록 도와 줄 수 있습니다.
화물은 실제 정착에 따라 있습니다.
큐 : 나는 내 필요를 기반으로 제품을 주문 제작할 수 있습니까?
한 : 예, 우리는 당신의 광학 구성 요소를 위한 재료, 상술을 특화할 수 있습니다
당신의 필요를 기반으로.
