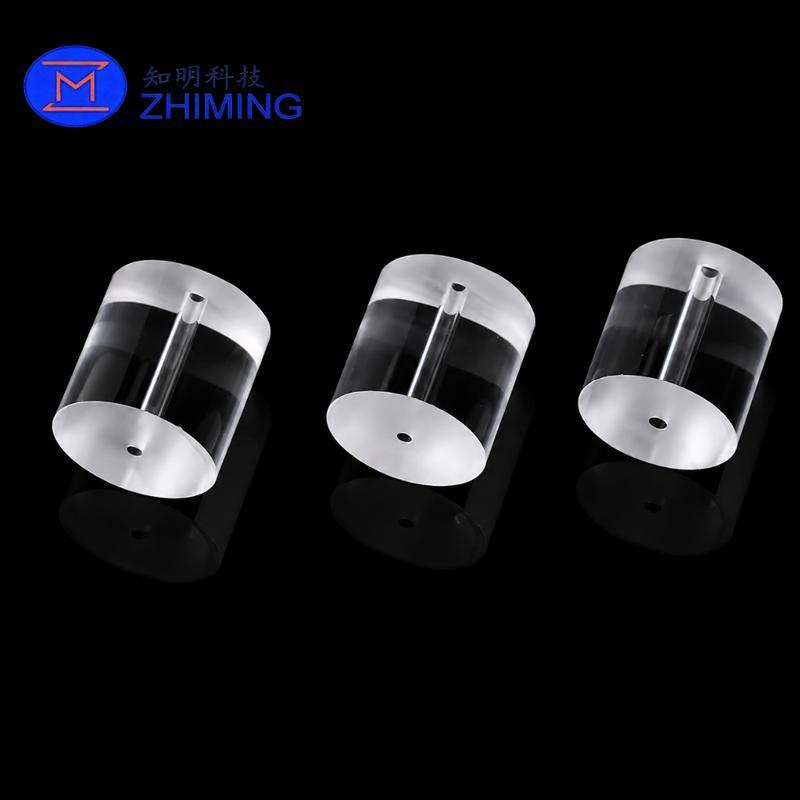

이 맞춤형 두꺼운 벽의 쿼츠 튜브는 제품으로 흐르는 직선 축 구멍과 짧은 실린더형 몸으로 컴팩트하고 정밀 제조 된 융합 쿼츠 부품입니다.그 구조는 전통적인 긴 쿼츠 파이프와 다릅니다부품은 상대적으로 큰 외부 지름, 짧은 전체 길이, 두꺼운 투명한 벽, 두 평평한 원형 끝 면을 가지고 있습니다.

이 제품은 하나의 연속적인 구멍을 가지고 있습니다. 별도의 측면 모세혈관 포트가 없습니다. 녹은 쿼츠가 투명하고 빛을 굴절하기 때문에,수축 구멍의 내부 벽은 특정 각도에서 볼 때 추가 튜브처럼 보일 수 있습니다.실제로, 눈에 보이는 내부 구조는 단일 통 구멍에 속합니다.

용도에 따라이 제품은 쿼츠 수갑, 쿼츠 부시, 쿼츠 스페이저, 짧은 쿼츠 실린더 또는 정밀 융합 실리카 튜브로 묘사 될 수 있습니다.내부 지름, 길이, 표면 상태 및 차원 허용량은 고객의 그림에 따라 제조 될 수 있습니다.

짧고 두꺼운 벽을 가진 실린더형 디자인

이 부품의 가장 특징적인 특징은 콤팩트 한 원통형이다. 표준 쿼츠 파이프에 비해 벽은 내부 구멍 지름에 비해 상당히 두껍다.이 설계는 구멍 주위에 충분한 쿼츠 물질을 제공 하 고 가공 도중 구성 요소에 안정적인 구조를 제공합니다, 청소, 취급 및 설치.

짧은 실린더 형태는 설치 공간이 제한되어있는 조립 장치에 특히 적합합니다. 독립적인 기능 부분 또는 금속, 세라믹, 그래피트,실리콘카바이드, 유리 또는 다른 쿼츠 부품.

가능한 기능은 다음과 같습니다.

• 위치 및 간격
• 전기 단열;
• 열 격리
• 막대기 또는 전선 보호
• 센서 설치
• 가스 또는 액체 가이드
• 전극 단열;
• 기계적 정렬
• 고정도의 장비 조립

최종 기능은 차원, 작동 환경, 조립 방법 및 프로세스 요구 사항에 달려 있습니다.

정밀 축 뚫기

직선 구멍 은 쿼츠 몸 을 가로 방향으로 통과 한다. 구멍 은 막대기, 와이어, 전극, 열 쌍, 센서, 광섬유, 또는 작은 튜브 를 삽입 하기 위해 사용될 수 있다.그것은 또한 사용자 정의 된 실험실 및 산업 장비에서 가스 또는 액체의 통로로 사용될 수 있습니다..

내부 지름은 필요한 조립 공백 또는 흐름 용량에 따라 사용자 정의 할 수 있습니다.또한 기술 도면에 따라 동심도를 제어 할 수 있습니다..

정확한 정렬이 필요한 응용 프로그램에서 내부 구멍과 외부 실린더 표면의 관계는 중요합니다.제어 된 동심성은 삽입 된 구성 요소가 쿼츠 수면 내부에 올바르게 배치되도록 돕습니다..

사용 가능한 구멍 조건에는 표준 가공, 밀링, 청소 또는 화면이 포함 될 수 있습니다. 달성 가능한 내부 완화는 구멍 지름, 부품 길이가,선택된 제조 과정.

고순도 녹은 쿼츠 물질

튜브는 응용 프로그램에 따라 선택 된 녹은 쿼츠 또는 녹은 실리카로 제조 될 수 있습니다. 쿼츠는 고온, 반도체, 광학, 화학,그리고 실험실 장비는, 전기적, 화학적, 광적 성질

주요 재료 특성은 다음을 포함합니다.

• 낮은 열 확장 계수
• 좋은 열 충격 저항성
• 높은 전기 단열성
• 오염 가능성은 낮습니다
• 좋은 화학적 안정성
• 투명한 외관
• 높은 온도 용량;
• 조절된 조건에서 좋은 차원 안정성

표준 산업 용 용성 쿼츠, 고 순수 쿼츠 및 선택 된 용성 실리카 등급이 사용할 수 있습니다. 적절한 재료는 요구 된 순도에 따라 선택해야합니다.파장 전송, 열순환, 공정 대기 및 화학 노출.

사용자 정의 엔드 페이스 처리

튜브의 두 끝은 평평한 원형 표면으로 형성됩니다. 끝면은 구성 요소가 위치, 조립,광학 관찰, 또는 밀폐 접촉.

사용 가능한 최종 치료는 다음을 포함 할 수 있습니다.

• 정밀 토양
• 얇게 닦은 것
• 투명하게 닦은 것
• 얼어붙은
• 불로 닦은 것
• 캄퍼 (chamfered)
• 가장자리가 둥글다

평면성 및 평행성은 부품이 곧게 서 있어야하거나 다른 구성 요소 사이에 적합하거나 정확한 축 정렬을 유지해야 할 때 제어 할 수 있습니다.

반복적 인 처리 가 예상 될 때 칸막이 또는 둥근 가장자리는 권장 됩니다. 가장자리 처리 는 청소, 조립, 포장 및 운송 도중 쪼개질 가능성 을 줄일 수 있습니다.

사용자 지정 제조 옵션

이 제품은 일반적으로 고정 표준 제품으로 공급되는 것이 아니라 특정 프로젝트 요구 사항에 따라 제조됩니다.

커스터마이징 가능한 매개 변수는 다음을 포함합니다.

작은 내부 구멍, 두꺼운 벽, 또는 밀접한 동심성 요구 사항의 경우, 제조 가능성은 생산 전에 평가되어야합니다.

제조 능력

요구되는 차원 및 주문량에 따라 구성 요소는 두꺼운 벽의 쿼츠 튜브 빈에서 제조되거나 고체 쿼츠 실린더에서 가공 될 수 있습니다.

사용 가능한 처리 능력은 다음을 포함할 수 있습니다.

• 정밀 절단
• 쿼츠 굴착;
• 내부 구멍 가공;
• 외부 지름의 밀링;
• 끝면 깎는 것
• 랩링
• 광학 닦기
• 불로 닦는 것
• 가장자리 칸막이;
• 초음파 청소
• 고정도의 청소
• 맞춤형 보호 패키지

프로토타입 양은 대량 제조 전에 차원 및 조립 검증을 위해 생산 될 수 있습니다.

전형적 사용법

이 짧은 두꺼운 벽의 쿼츠 튜브는 열 저항, 전기 단열, 화학적 청결성, 차원 안정성 또는 투명한 관측이 필요한 장비에 사용될 수 있습니다.

대표적인 응용 분야는 다음과 같습니다.

• 반도체 처리 장비
• 쿼츠 오븐 집합체;
• 실험용 기기
• 고온 테스트 장비
• 진공 시스템
• 가스 공급 장비
• 분석 기구
• 광학 장비
• 플라즈마 처리 시스템;
• 센서 보호 부품
• 전극 단열 장갑;
• 열쌍 단열;
• 화학처리장치
• 연구 장비
• 정밀 위치 조립 장치

가스 또는 액체 용도에서, 작업 압력, 흐름 매체, 온도, 밀폐 구조 및 연결 방법은 생산 전에 확인되어야 합니다.

제품 장점

컴팩트 기하학

짧은 실린더 모양의 설계는 제한된 설치 공간을 가진 장비에 적합합니다.

두꺼운 쿼츠 벽

상당한 벽 두께는 안정적인 구조를 제공하며 작은 축 구멍을 비교적 큰 쿼츠 몸체에 통합 할 수 있습니다.

맞춤형 도공 크기

구멍 직경은 막대기, 케이블, 센서, 전극, 광섬유 또는 유체 통과 요구 사항에 맞게 조정 할 수 있습니다.

투명한 건축

투명한 몸체는 내부 구멍과 삽입 된 구성 요소를 시각적으로 검사 할 수 있습니다.

고순도 물질

쿼츠는 오염 통제 및 재료 청결성이 중요한 응용 분야에 적합합니다.

정밀 사용자 정의

차원, 허용도, 끝 표면, 동심성 및 청소 표준은 도면에 따라 제조 될 수 있습니다.

품질 검사

검사는 합의된 기술 사양에 따라 수행 될 수 있습니다. 전형적인 검사 항목은 다음을 포함합니다.

• 외부 지름
• 전체 길이
• 구멍 직경
• 벽 두께
• 도공 위치
• 도공 직선성
• OD~ID 동심성
• 끝면의 평평성
• 끝면 평행성
• 표면 긁힘
• 엣지 칩
• 가시적인 거품과 포함
• 표면 청결성
• 포장 상태

필요에 따라 차원 검사 기록 및 제품 사진이 제공될 수 있습니다.

코팅에 필요한 정보

기술 평가 및 공표에 필요한 다음 정보를 제공하시기 바랍니다.

1. 외부 지름
2. 전체 길이
3. 구멍 직경
4. 차원 허용값
5. 중심성 요구 사항
6. 끝면 마감
7. 가장자리 처리
8. 쿼츠 물질 또는 순수성 등급
9. 작동 온도
10. 의도된 적용
11. 공정가스, 액체 또는 화학 매체
12. 주문량
13. 기술 도면 또는 참조 샘플

FAQ

이 제품은 쿼츠 튜브나 쿼츠 막대요?

쿼츠 튜브는 축적 구멍이 들어 있기 때문에 쿼츠 튜브로 분류된다. 그러나 두꺼운 벽과 짧은 길이로 뚫린 쿼츠 실린더와 유사한 모양을 띠고 있다.

옆 모세혈관 포트가 있나요?

아니, 표시된 부품은 단 하나의 축이 뚫린 구멍을 가지고 있습니다. 독립적인 측면 모세혈관 포트를 포함하지 않습니다.

구멍이 더 작거나 더 커질 수 있나요?

네. 구멍 지름은 사용자 정의 할 수 있습니다. 실행 가능성은 외부 지름, 길이, 벽 두께, 직성 및 허용 요구 사항에 달려 있습니다.
