| 브랜드 이름: | ZMSH |
| MOQ: | 20 |
| 배달 시간: | 4-9 주 |
| 지불 조건: | 티/티 |

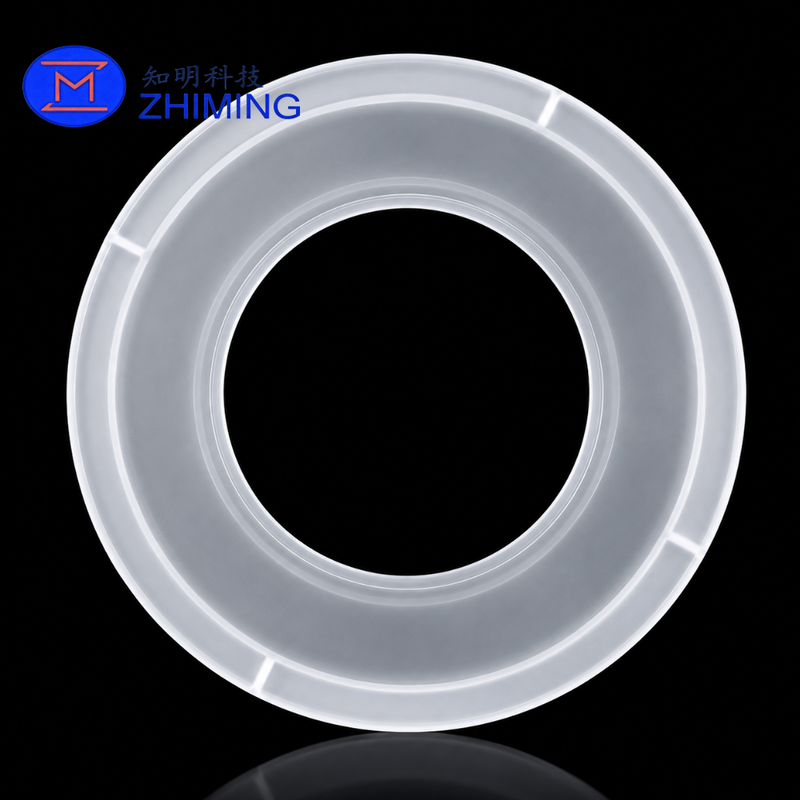

이 고순도 녹인 쿼츠 고정 고리는 열 안정성, 전기 단열성, 화학 저항성,그리고 소재 오염이 제품은 넓은 원형 몸체, 큰 개방 된 중심, 높인 내부 리밍, 단계적 인 외부 프로필 및 둘레 주위에 분산 된 여러 위치 기능으로 특징입니다.
단순한 평평한 쿼츠 반지보다는, 부품은 몇 개의 가공 레벨을 포함합니다.또는 장비 집합체 내의 제어된 지원넓은 반지 모양의 표면은 안정적인 접촉 영역을 제공하며, 상승 된 내부 섹션은 다른 부분을 중심으로하거나 내부 프로세스 영역 주위를 정의한 간격을 유지하는 데 도움이 될 수 있습니다.
외부 가장자리는 여러 가공 중단 또는 위치 슬롯을 포함합니다. 이러한 구조는 해당 고정 장치와 일치하도록 설계 될 수 있습니다. 회전을 방지하고 조립 방향을 설정합니다.또는 이웃 구성 요소에 대한 클리어를 제공그 양, 모양, 위치, 깊이 및 너비는 고객의 기술 도면에 따라 사용자 정의 될 수 있습니다.
이 쿼츠 반지는 맞춤 반도체 장비, 진공 시스템, 고온 기기, 실험실 공정 챔버, 광학 집합,그리고 다른 산업 시스템에서 일반적인 금속 또는 폴리머 고리가 오염을 일으킬 수 있습니다., 전기 전도성, 또는 열 확장 문제.
| 매개 변수 | 사양 |
|---|---|
| 제품 이름 | 합성 쿼츠 고정 반지 |
| 소재 | 고순도 녹은 쿼츠 / 녹은 실리카 |
| 제품 구조 | 계단 프로파일 반지 모양 |
| 형태 | 큰 지름의 원형 반지 |
| 외부 지름 | 그림 에 따라 관습 |
| 내부 지름 | 그림 에 따라 관습 |
| 전체 두께 | 그림 에 따라 관습 |
| 반지 너비 | 사용자 정의 |
| 계단 높이 | 사용자 정의 |
| 단계 너비 | 사용자 정의 |
| 톱니 를 찾는다 | 양, 크기 및 위치 |
| 표면 마감 | 밀러, 랩, 얼음 또는 닦은 |
| 엣지 치료 | 껍질 또는 둥근 가장자리 |
| 평면성 | 고객 그림에 따라 |
| 평행성 | 고객 그림에 따라 |
| 중심성 | 고객 그림에 따라 |
| 쿼츠 품질 | 산업용, 고순도 또는 반도체 등급 |
| 투명성 | 투명 또는 투명, 마무리 에 따라 |
| 처리 방법 | CNC 가공, 밀링, 랩링 및 폴리싱 |
| 청소 | 표준 청소 또는 고 순수 청소 |
| 포장 | 개인 보호 포장 |
| 적용 | 반도체, 진공 및 열 장비 |
| 주문제조 | 도면 또는 샘플에 기초하여 사용 가능 |
이 제품은 중앙을 통해 큰 원형 개척을 가지고 있으며 넓은 고리 모양의 몸을 만듭니다.이 개방 구조는 고리가 프로세스 구역, 챔버 개척, 튜브, 웨이퍼 영역,히터, 광 경로 또는 중앙 작업 영역을 차단하지 않고 다른 내부 장비 구성 요소.
반지 모양의 형태는 다음과 같은 여러 가지 기능을 위해 적응 할 수 있습니다.
부품의 정확한 역할은 설치 위치와 주변 장비의 크기에 달려 있습니다. 이러한 이유로 최종 제품 이름은 쿼츠 유지 고리,쿼츠 받침 반지, 쿼츠 챔버 링, 쿼츠 스페이저 링, 또는 쿼츠 플랜지 링.
부품의 주요 특징은 계단 가로 절단이다. 내부 둘레에는 높인 반지 또는 어깨가 포함되어 있으며, 외부 섹션에는 높이와 두께의 추가 변화가 포함되어 있습니다.
이 계단 구조는 다음을 제공할 수 있습니다.
내부로 들어간 림은 위치, 접촉, 시각 접근 또는 입자 제어에 사용 여부에 따라 마운드, 닦은 또는 불 완성 된 표면을 공급 할 수 있습니다.
서로 다른 레벨 사이의 전환은 직선 어깨, 반사 코너, 비블 또는 사용자 정의 윤곽으로 생성 될 수 있습니다.조심스럽게 설계 된 전환이 부서지기 쉬운 쿼츠 부품의 지역 스트레스 농도를 줄일 수 있기 때문에 가능한 한 날카로운 내부 모서리는 일반적으로 피됩니다..
외곽 둘레를 따라 여러 가지 균등하게 분포된 특징을 볼 수 있다. 이것은 浅小槽, 구 relief section, alignment notches, or locating slots가 될 수 있다.
다음을 위해 사용할 수 있습니다.
위치 설정 기능은 완전히 사용자 정의 할 수 있습니다. 고객은 슬롯의 수, 각격, 크기, 각 반지름 및 다른 중요한 표면과의 관계를 지정할 수 있습니다.
교체 부품의 경우 각 위치 요소의 각도 위치를 확인하는 것이 중요합니다. 외부와 내부 지름이 정확하더라도,잘못 배치된 슬롯은 부품이 원래 장비에 부착되는 것을 막을 수 있습니다..
이 부품은 분해 된 쿼츠 또는 분해 된 실리카의 다양한 종류로 생산 될 수 있습니다. 재료 선택은 외관뿐만 아니라 작동 환경에 기초해야합니다.
사용 가능한 옵션은 다음을 포함 할 수 있습니다.
금속 오염, 입자 생성 및 화학적 호환성을 제어해야 하는 장비에 고순도 쿼츠가 일반적으로 선택됩니다.
증강된 광적 전송 또는 재료 일관성의 더 엄격한 통제가 필요할 때 합성 녹조 실리카를 고려 할 수 있습니다. 적절한 물질은 파장에 따라 선택해야합니다.,온도, 대기, 순수성 및 장비 요구 사항
녹은 쿼츠는 낮은 열 팽창 계수를 가지고 있으며 많은 고온 조건 하에서 차원 안정성을 유지할 수 있습니다. 이것은 오븐 집합에 유용합니다.실험실 난방 시스템, 반도체 도구, 반복적으로 가열 및 냉각을 경험하는 프로세스 챔버.
그 열 성능은 여전히 몇 가지 실용적인 요인에 달려 있습니다.
불규칙한 가열 또는 딱딱한 클램핑은 열압력을 유발할 수 있습니다. 따라서 큰 지름의 반지는 균일하게 지지되어야하며 충분한 공백이없는 조립체에 강제로 부착되어서는 안됩니다.
쿼츠 는 또한 많은 공정 화학물질 과 산 에 내성이 있다. 그러나, 모든 화학물질 에 대해 전 세계적으로 내성이 있는 것은 아니다.수소화산 과 일부 뜨거운 알칼리성 물질 들 은 쿼츠 표면 을 공격 할 수 있다, 따라서 화학적 호환성은 사용 전에 검토해야합니다.
용사 된 쿼츠 는 전기 단열 물질 이다. 따라서 반지는 전도성 부품 사이 에 전기 단열 이 필요한 장비 에 사용 될 수 있다.
잠재적인 응용 분야는 다음 근처의 조립 장치입니다.
넓은 반지체는 최종 구성에 따라 기계적 분리 및 전기적 격리를 모두 제공할 수 있습니다.
표시 된 제품은 반투명 또는 얼음 모양의 반지 모양의 표면을 더 선명하게 닦은 가장자리와 결합합니다.이 혼합 된 완성도는 종종 각 영역의 기능에 따라 의도적으로 만들어집니다.
사용 가능한 표면 옵션은 다음을 포함합니다.
바닥 표면은 균일한 매트 외관을 제공하며 비 광적 지원 부위에 일반적으로 사용됩니다.
랩링은 평평성, 평행성 및 접촉 일관성을 일반 맷과 비교하여 향상시킬 수 있습니다.
폴리싱은 투명성을 높이고 부드러운 표면을 만들 수 있습니다. 시각 검사, 광적 전송, 잔류 유지 감소 또는 정확한 접촉 부위에 대해 지정 될 수 있습니다.
화력 닦는 것은 선택 된 가장자리를 매끄럽게하고 날카로운 가공 흔적을 줄일 수 있습니다. 일반적으로 필요한 허용량에 적합한 경우에만 적용됩니다.
제어된 녹조로 된 가공은 반짝임을 줄이거나 균일한 비 광적 표면을 제공하기 위해 사용될 수 있습니다.
상면, 하면, 안쪽 벽, 외벽, 계단 및 위치 슬롯에 다른 가공이 적용 될 수 있습니다.
이 녹은 쿼츠 반지는 고객 특화된 차원에 따라 만들어집니다. 사용 가능한 사용자 정의는 다음을 포함합니다.
완전한 도면은 데이터 표면과 중요한 크기를 명확하게 식별해야합니다. 동심성과 슬롯 위치가 중요한 경우 도면에는 정의 된 참조 축이 포함되어야합니다.
제품 크기와 재료 빈에 따라 생산은 다음을 포함 할 수 있습니다.
큰 쿼츠 부품은 과도한 지역 힘이 가장자리 손상이나 숨겨진 균열을 유발할 수 있기 때문에 생산 내내 신중한 취급이 필요합니다.
특히 까다로운 응용 프로그램에서는 차원 적합성과 설치 호환성을 확인하기 위해 먼저 프로토타입을 생산 할 수 있습니다.
계단 융합 쿼츠 고정 고리는 다음과 같이 고려될 수 있다.
그것은 지원, 유지, 정렬, 분리, 단열 또는 보호 구성 요소로 기능 할 수 있습니다.
겉모습만으로 정확한 사용이 확인될 수 없기 때문에 최종 제조 전에 작동 조건과 조립 도면을 검토해야 합니다.
전체 반지 기하학은 기존 장비 차원 및 조립 인터페이스와 일치 할 수 있습니다.
녹은 쿼츠는 많은 난방 및 냉각 과정에서 좋은 차원 안정성을 제공합니다.
고 순수 성질은 민감한 공정 환경에서 오염 위험을 줄이는 데 도움이됩니다.
부품은 하나의 링으로 제조되며 여러 개의 조립된 조각 사이의 관절을 피합니다.
외부 슬롯 및 계단 표면은 방향 및 설치 위치를 제어하는 데 도움이 될 수 있습니다.
땅, 닦은, 닦은, 얼음, 그리고 불로 완성된 표면은 하나의 구성 요소로 결합될 수 있다.
프로토타입, 예비 부품 및 대량 생산 요구 사항은 도면에 따라 평가 될 수 있습니다.
검사 는 승인 된 도면 에 따라 수행 될 수 있다. 일반적인 검사 항목 들 은 다음 과 같다.
매우 긴 허용값이 요구되는 경우, 특히 온도와 지지 조건이 측정 결과에 영향을 미칠 수 있는 큰 반지에서는 측정 방법을 미리 합의해야 한다.
사용 가능한 청소 및 포장 서비스는 다음을 포함 할 수 있습니다.
이 제품은 운송 중에 넓은 영역에 지지되어 있어야 합니다. 외부 가장자리 또는 내부 구멍에 직접적인 충돌을 피해야 합니다.
요금을 위해 다음 정보를 제공하시기 바랍니다.
대체 장비 부품의 경우 원본 도면과 몇 장의 명확한 사진을 제공하면 차원 오해의 위험을 줄일 수 있습니다.
표준 쿼츠 플랜지는 종종 튜브 연결, 밀폐 인터페이스 또는 볼트 홀 구조와 관련이 있습니다. 이 제품은 눈에 보이는 볼트 구멍이 없으며 유지, 지원으로 더 잘 설명됩니다.,방, 또는 위치 링. 그것은 여전히 큰 계단 고리 기하학 때문에 쿼츠 플랜지 범주에 배치 될 수 있습니다.
네. 그 지름, 높이, 너비, 구석 반지름, 그리고 표면 완성도는 장비 도면에 따라 변경될 수 있습니다.
구멍, 슬롯, 구 relief 영역 및 위치 특징을 평가 할 수 있습니다. 실행 가능성은 크기와 위치, 가장자리와의 거리와 반지 두께 및 필요한 강도에 달려 있습니다.
