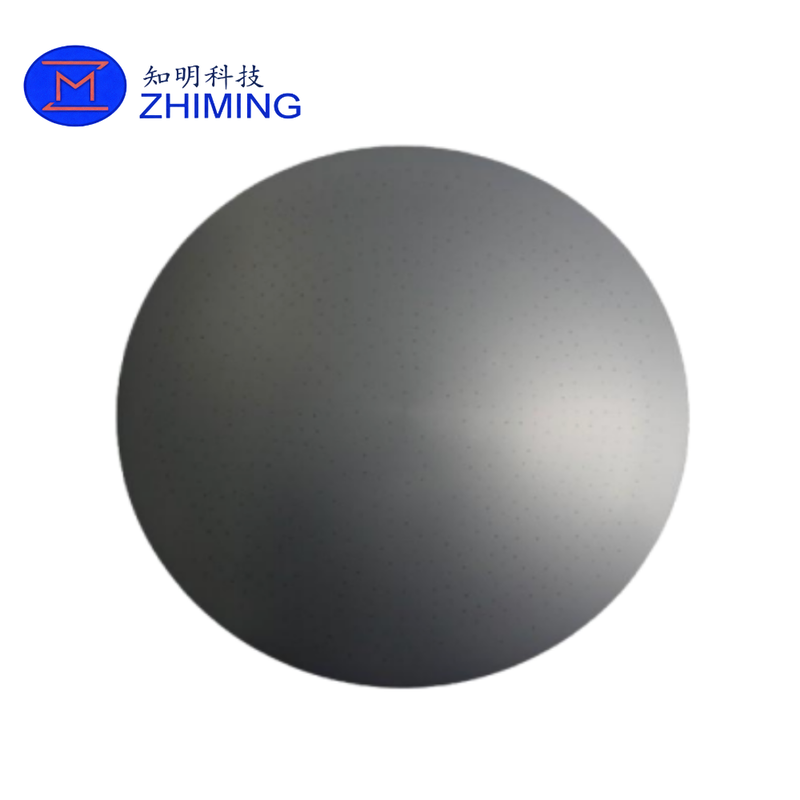

CVD 실리콘 카비드 (SiC) 전극은 플라즈마 에칭, PECVD, ICP 및 고급 웨이퍼 처리 시스템을 위해 설계된 고성능 반도체 챔버 구성 요소입니다.고순도 화학 증기 퇴적 (CVD) 실리콘 카비드, 전극은 공격적인 반도체 환경에서 탁월한 플라스마 침식 저항, 열 안정성 및 장기 전기 일관성을 제공합니다.

기존의 실리콘 전극과 비교하면 CVD SiC 전극은 운용 수명이 크게 향상되고 입자 생성량이 낮습니다.그리고 플루오르와 엽록소 기반 플라즈마 화학물질에 대한 뛰어난 저항성이러한 장점은 안정적이고 오염 통제 및 높은 처리량을 필요로하는 첨단 반도체 공장을위한 이상적인 솔루션으로 만듭니다.

가혹한 플라즈마 애플리케이션을 위해 설계된 SiC 전극은 장기 처리 주기에 안정적인 전기 및 열 특성을 유지하여 프로세스 반복성, 챔버 가동 시간을 향상시키는 데 도움이됩니다.,그리고 웨이퍼 출력.

반도체 플라즈마 시스템 에서 CVD SiC 전극 이 사용 되는 이유

반도체 플라즈마 챔버에서 전극은 다음과 같이 필수적입니다.

• 플라스마 생성 및 안정화
• RF 에너지 전송
• 전기장 제어
• 가스 분포의 균일성
• 프로세스 반복성

고에너지 플라즈마 노출 하에서, 일반적인 실리콘 전극은 점차적으로:

• 플라즈마 침식
• 표면 손상
• 미세먼지 분출
• 열 변형
• 전기 유동

CVD SiC 전극은 밀도가 높은 결정 구조, 높은 순수성 및 뛰어난 부식 저항성으로 이러한 한계를 극복합니다.

CVD 실리콘 탄화물 전극의 주요 장점

비범 한 플라스마 저항성

CVD SiC는 플루오르 기반 및 클로르 기반 플라스마 화학물질에 뛰어난 저항성을 나타냅니다.

• CF4
• SF6
• NF3
• CL2

이것은 전극 침식을 현저하게 줄이고 지속적인 플라즈마 노출로 작동 수명을 연장합니다.

초장기 사용수명

전통적인 실리콘 전극과 비교하면 SiC 전극은 일반적으로:

• 3~10배 더 긴 사용 기간
• 유지보수 간격 단축
• 하부 방의 정지 시간
• 장비 사용량 향상

낮은 입자 발생

밀도가 높은 CVD SiC 구조는 미세 껍질 탈퇴와 표면 파괴를 최소화하여 오염 위험을 줄이고 반도체 양산 성능을 향상시키는 데 도움이됩니다.

높은 열전도성

우수한 열 분산 능력은 다음을 돕습니다.

• 방 온도를 안정화
• 열 스트레스 감소
• 플라즈마 균일성 향상
• 프로세스 일관성 유지

안정적인 전기 성능

SiC 전극은 긴 생산 주기에 걸쳐 안정적인 저항성과 RF 특성을 유지하며 일관된 플라스마 행동과 반복 가능한 웨이퍼 처리를 보장하는 데 도움이됩니다.

정밀 반도체 등급 가공

전극은 고급 반도체 통합 요구 사항을 지원하기 위해 높은 차원 정확성과 사용자 정의 가능한 가스 분배 패턴으로 제조됩니다.

기술 사양

반도체 응용

플라즈마 에칭 시스템

ICP 및 RIE 플라즈마 에칭 챔버에서 널리 사용되며 높은 플라즈마 저항과 안정적인 RF 성능을 요구합니다.

CVD 및 PECVD 장비

고온 및 부식성 가스 조건에서 작동하는 퇴적 시스템에 적합합니다.

고전력 플라즈마 챔버

장기 순환 플라즈마 처리 애플리케이션에 탁월한 내구성.

웨이퍼 표면 처리

표면 활성화, 청소, 수정 및 고급 반도체 처리 단계에 사용됩니다.

첨단 반도체 제조

고출력 반도체 생산 라인 및 고급 프로세스 노드와 호환됩니다.

실리콘 전극 과 비교 할 때 의 장점

사용자 정의 옵션

사용자 정의 반도체 수준의 SiC 전극은 다음과 같이 사용할 수 있습니다.

• 맞춤형 크기
• RF 저항성 제어
• 가스 분배 구멍 패턴
• 표면 정비
• 장착구조
• 냉각 채널 설계
• 엣지 프로필 최적화

OEM 및 도면 기반 제조는 지원됩니다.

반도체 공장에 대한 제품 혜택

✔ 방 구성 요소의 수명 연장
✔ 소모품 교체 빈도 감소
✔ 미세먼지 오염 위험 이 낮다
✔ 웨이퍼 생산성 안정성 향상
✔ 유지보수 중단 시간 감소
✔ 플라즈마 공정의 일관성 향상
✔ 공격적 인 플루오린 플라즈마 환경 에 적합

FAQ

Q1: SiC 전극은 소모품으로 간주됩니까?

네, SiC 전극은 반도체 소모 부품이지만 그들의 수명은 기존의 실리콘 전극보다 훨씬 길습니다.

Q2: 왜 CVD SiC가 플라즈마 챔버에 선호되는가?

CVD SiC는 공격적인 반도체 처리 조건에서 뛰어난 플라스마 침식 저항성, 우수한 화학 안정성 및 낮은 입자 생성을 제공합니다.

Q3: 전극 디자인은 사용자 정의 할 수 있습니까?

그래, 지름, 두께, 저항성, 가스 구멍 배열, 장착 구조, 표면 완성도 모두 방의 요구 사항에 따라 사용자 정의 될 수 있습니다.

Q4: 어떤 플라즈마 프로세스가 SiC 전극에 적합합니까?

그들은 널리 사용됩니다:

• ICP 에치
• RIE 시스템
• PECVD
• 플라즈마 정화
• 표면 처리
• 첨단 웨이퍼 제조 공정
