| 브랜드 이름: | ZMSH |
| MOQ: | 10 |
| 배달 시간: | 2~4주 |
| 지불 조건: | 티/티 |

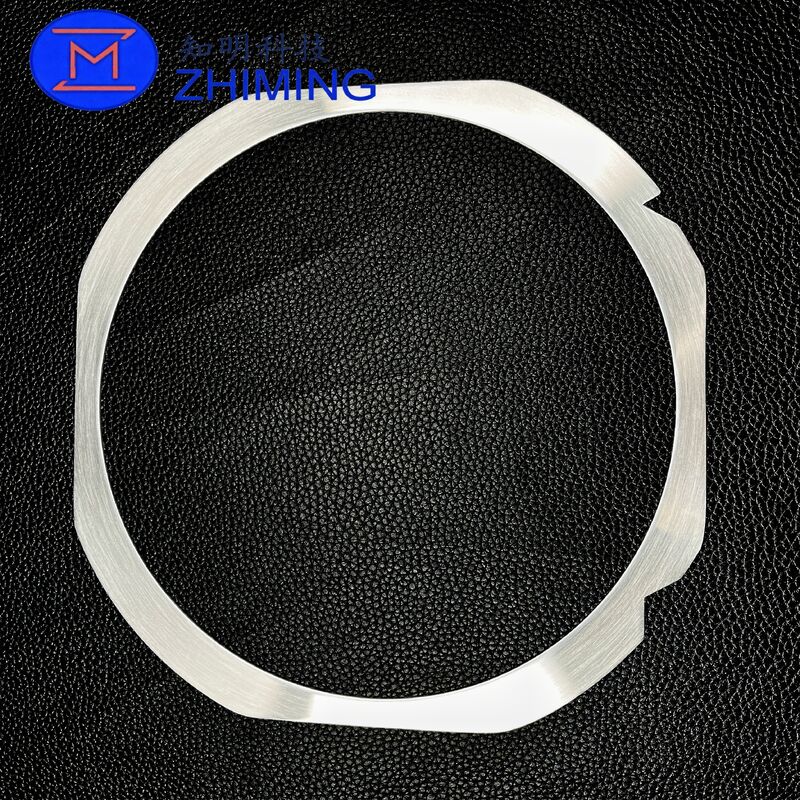

ZMSH 웨이퍼 마운팅 링, 웨이퍼 프레임 링 또는 다이싱 링으로도 알려져 있습니다.정밀 설계된 스테인리스 스틸 프레임으로, 반도체 제조 공정에서 안전하게 웨이퍼를 처리하도록 설계되었습니다., 등 닦는, 닦는, 접착, 그리고 일시적인 운송.
스테인리스 스틸 420에서 제조 된 웨이퍼 장착 고리는 우수한 경직성, 평평성 및 차원 안정성을 제공합니다.안정적인 웨이퍼 고정을 보장합니다., 진동과 미끄러짐을 최소화하고 고정밀 웨이퍼 가공 과정에서 생산량을 향상시키는 데 도움이됩니다.
ZMSH 웨이퍼 장착 고리는 재사용 가능하며 전문적인 청소 및 리뉴얼 프로세스와 호환되며 웨이퍼 공장, OSAT,반도체 연구소.
고 강도와 마모 저항성을 가진 420 스테인레스 스틸로 만들어졌습니다.
우수한 평면성 및 고강성, 고속, 고 정밀 컷
반복적인 청소 및 재사용 주기로 안정적인 성능
청정실 호환을 위해 부드러운 표면 마무리
수동 및 자동 웨이퍼 처리 시스템 모두에 적합합니다.
커스터마이징 가능한 차원, 두께 및 가장자리 디자인
| 항목 | 사양 |
|---|---|
| 제품 이름 | 웨이퍼 장착 고리 |
| 대체 이름 | 웨이퍼 프레임 링 / 디싱 링 |
| 브랜드 | ZMSH |
| 소재 | 420 스테인리스 스틸 |
| 사용 가능한 크기 | 6, 8, 12 |
| 두께 | 1.2 mm (6 ′′ / 8 ′′), 1.5 mm (12 ′′) |
| 단단함 | HRC 48 ∼ 55 |
| 평면성 | ≤ 0.2 mm (6 ′′ / 8 ′′), ≤ 0.3 mm (12 ′′) |
| 표면 마감 | 밝은 (BA) 또는 헤어 라인 (HL), 사용자 정의 |
| 제조 용량 | GB/T1184-K, GB/T1804-M |
| 재사용 가능성 | 예 (전문 청소) |
| 크기 (인치) | 외부 지름 (mm) | 내부 반지름 (mm) | 두께 (mm) | 평면성 |
|---|---|---|---|---|
| 6 | 약 228 | 약 194개 | 1.2 | ≤ 0.2mm |
| 8 | 약 296 | 약 250명 | 1.2 | ≤ 0.2mm |
| 12 | 약 400명 | 약 350명 | 1.5 | ≤ 0.3mm |
참고: 크기는 그림이나 샘플에 따라 사용자 정의 할 수 있습니다.
ZMSH 웨이퍼 장착 고리는 다음과 같이 널리 사용됩니다.
반도체 웨이퍼 컷 / 다이 자이 프로세스
웨이퍼 백 밀링 및 희석
파란색 테이프 또는 자외선 테이프로 장착하는 필름
도어 애치 및 접착 과정
LED 및 전력 반도체 패키지
일시적인 웨이퍼 보관 및 운송
전문 웨이퍼 프레임 청소 및 리모델링
레이저 gravure (시리즈 번호, QR 코드, 바코드, 로고)
맞춤형 크기, 두께 및 특수 가장자리 디자인
청정실용 또는 진공용 포장
도면 검토 및 신청 일치에 대한 기술 지원
기술 평가를 위해 도면 또는 물리적 샘플을 제출
사양, 허용량 및 표면 요구 사항을 확인
수량 및 사용자 정의에 기초한 인용을 수신
사전 생산 샘플 승인
전체 검사 및 배달과 함께 대량 생산
웨이퍼 장착 고리는 다이싱 테이프 또는 자외선 테이프와 함께 다이싱, 백 밀링, 롤링 및 결합과 같은 과정에서 반도체 웨이퍼를 안전하게 고정하는 데 사용됩니다.그것은 기계적 경직성 및 차원 안정성을 제공합니다, 고 정밀 처리 과정에서 웨이퍼 움직임, 진동 및 오차를 방지합니다.
플라스틱이나 樹脂 반지와 비교하면420 스테인레스 스틸 웨이퍼 장착 고리훨씬 높은 딱딱성, 평면성 안정성 및 마모 저항성을 제공합니다. 그들은 고속 컷링, 반복 청소 주기에 더 적합합니다.고 정밀 반도체 제조, 크기의 일관성 및 긴 수명이 중요한 경우.
네, ZMSH 웨이퍼 장착 고리는 420 스테인레스 스틸로 만들어져재사용 가능적절한 전문적인 청소로 테이프 잔해, 접착제 및 입자를 제거하면 반지는 평면성이나 성능에 영향을 미치지 않고 여러 번 재사용 할 수 있습니다.
