| 브랜드 이름: | ZMSH |
| MOQ: | 10 |
| 배달 시간: | 2-4 주 |
| 지불 조건: | 티/티 |

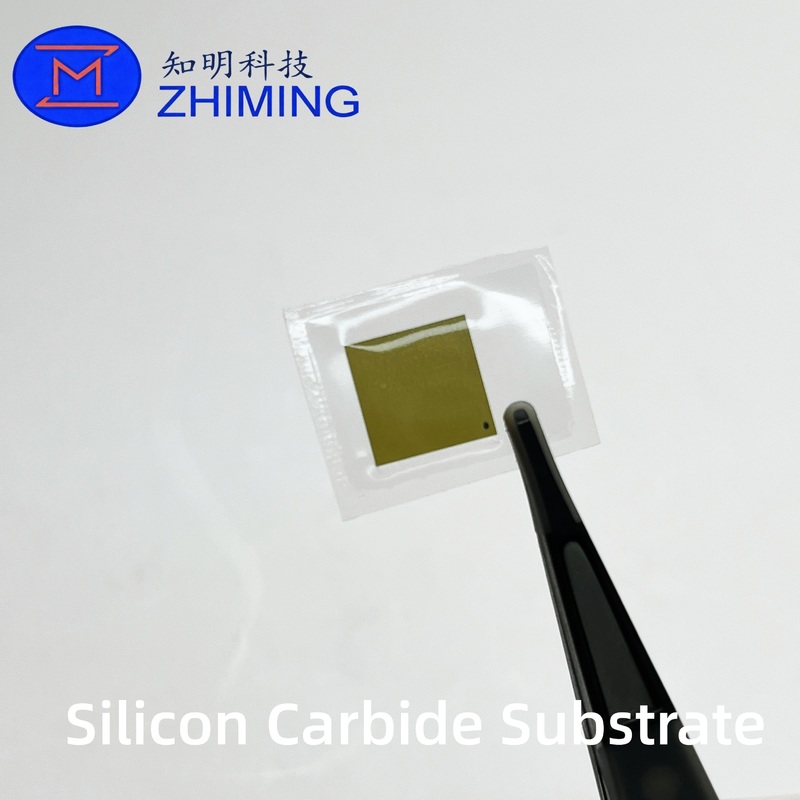

The4H-SiC 기판고 순수, 단일 결정의 실리콘 탄화물 물질로 첨단 전력 전자, RF 장치 및 광 전자 애플리케이션을 위해 설계되었습니다.PVT 방법으로 생산되고 정밀 CMP 닦아 완성, 각 기판은 매우 낮은 결함 밀도, 우수한 열 전도성 및 안정적인 전기 특성을 가지고 있습니다.
그 콤팩트한 크기는 연구개발, 기기 프로토타입 제작, 실험실 테스트 및 소규모 생산에 이상적입니다.
폴리 타입:4H-SiC
전도성:N형 도핑
마이크로 파이프 밀도 (MPD):<1cm−2
위장 밀도:<104cm−2
시면 (CMP):Ra ≤ 0.5 nm
C면 (폴리싱):Ra ≤ 1 nm
고품질의 부피성 성장을 위해 부피성 준비가 된 마무리
저항성:00.01·0.1 Ω·cm
운반자 농도:1 × 1018 5 × 1019 cm-3
고전압 및 고주파 장치 구조에 이상적입니다.
열전도:490W/m·K
작동 온도 능력:600°C까지
낮은 열 확장 계수:4.0×10−6 /K
비커스 강도:28~32 GPa
굽기 강도:> 400 MPa
장수 및 뛰어난 마모 저항성
| 분류 | 사양 |
|---|---|
| 소재 | 4H-SiC 단일 결정 (N형) |
| 크기 | 10×10mm (±0.05mm) |
| 두께 옵션 | 100μ500μm |
| 방향성 | (0001) ± 0.5° |
| 표면 품질 | CMP / 닦은, Ra ≤ 0.5 nm |
| 저항성 | 00.01·0.1 Ω·cm |
| 열전도성 | 490W/m·K |
| 결함 | MPD < 1cm−2 |
| 색상 | 녹색 차 표면 색상 (SiC 전형) |
| 등급 선택 | 프라임, 리서치, 더미 |
비표준 크기: 5×5mm, 5×10mm, Ø2·8인치 둥근 기판
두께:100~500μm 또는 주문
오리엔테이션: 4°, 8° 또는 축
표면 마감: 단면 / 쌍면
도핑: N형, P형, 반 격리
뒷면 금속화
SiC MOSFET, SBD, 다이오드 및 고전압 장치 프로토 타입 제작에 이상적입니다.
RF 전력 증폭기 (PA), 스위치 및 밀리미터 파드 장치에 사용됩니다.
EV 인버터 개발, 전력 모듈 연구 개발 및 광대역 테스트를 지원합니다.
고온 및 방사능 저항성 전자 부품
자외선 LED, 광 다이오드, 레이저 다이오드, 그리고 GaN-on-SiC 구조.
물질 연구, 유해성 검사 실험, 장치 제조
FAQ
14H-SiC가 6H-SiC에 비해 가장 큰 장점은 무엇일까요?
4H-SiC는 높은 전력 및 고주파 장치에서 더 높은 전자 이동성, 낮은 온 저항 및 우수한 성능을 제공합니다. 그것은 MOSFET, 다이오드,그리고 발전된 전력 모듈.
2전도성 또는 반 단열성 SiC 기판을 제공합니까?
네. 우리는 전력 전자제품에 N형 전도성 4H-SiC와 RF, 마이크로파, 자외선 검출기 애플리케이션에 반열성 4H-SiC를 제공합니다. 도핑 수준과 저항성은 사용자 정의 될 수 있습니다.
3이 기판은 직접적으로 시상용으로 사용될 수 있나요?
네, 우리의 에피 준비된 4H-SiC 기판은 CMP로 닦은 Si 표면으로 결함 밀도가 낮고 MOCVD, CVD,
