| 브랜드 이름: | ZMSH |
| 모델 번호: | High-Precision Single-Side Polishing Equipment |
| MOQ: | 3 |
| 가격: | by case |
| 배달 시간: | 3-6 months |
| 지불 조건: | T/T |

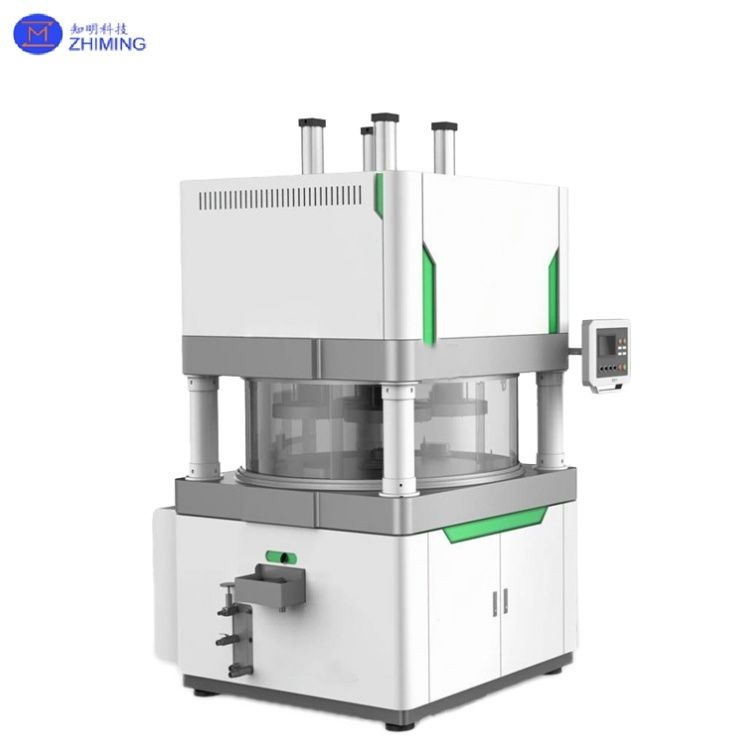

Si 웨이퍼/SiC/사파이어 재료용 고정밀 단면 연마 장비
고정밀 단면 연마 장비는 경질 및 취성 재료(예: 반도체 실리콘 웨이퍼, 탄화 규소, 비소 갈륨, 사파이어, 석영, 세라믹)를 위해 설계된 특수 정밀 가공 도구입니다. 단방향 회전 연삭 및 화학적 시너지를 통해 평탄도 ≤0.01 mm 및 표면 거칠기 Ra ≤0.4 nm의 초고 표면 마감을 달성합니다. 이 장비는 반도체 웨이퍼 얇게 만들기, 광학 렌즈 연마, 세라믹 씰 부품 가공에 널리 사용되며, 단일 부품 및 배치 처리를 모두 지원하여 효율성과 일관성을 크게 향상시킵니다.
| 범주 | 항목 | ||||
| 오염 디스크 | 직경 | 820 (mm) | 914 (mm) | 1282 (mm) | 1504 (mm) |
| 세라믹 플레이트 | 직경 | 305 (mm) | 360 (mm) | 485 (mm) | 576 (mm) |
| 최적 가공 크기 | 50-100 (mm) | 50-150 (mm) | 150-200 (mm) | 200 (mm) | |
| 전력 | 오염 디스크 | 11 | 11 | 18.5 | 30 |
| 오염 도구 | / | 0.75×4 | 2.2×4 | 2.2 | |
| 회전 속도 | 오염 디스크 | 80 | 65 | 65 | 50 |
| 오염 도구 | / | 65 | 65 | 50 | |
| 능력 | 50mm | 72 | / | / | / |
| 100mm | 20 | 28 | 56 | / | |
| 150mm | / | 12 | 24 | / | |
| 200mm | / | 4 | 12 | 20 | |
| 전압 | 3×16+2*10 (㎜²) | ||||
| 압축 공기원 | 0.5-0.6MPa | ||||
| 크기 | / | 1920×1125×1680 (mm) | 1360×1330×2798 (mm) | 2234×1780×2759 (mm) | 1900×1900×2700 (mm) |
| 무게 | / | 2000kg | 3500kg | 7500kg | 11826kg |
1. 기계 연삭:
2. 압력 제어:
3. 냉각 및 윤활:
4. 모션 제어:
|
기능 범주
|
기술 세부 정보
|
|
고강성 프레임 |
통합 주조-단조 구조, 50% 더 높은 변형 방지 능력; 4점 유압 지지 시스템은 고속에서 진동 <0.01 mm를 보장합니다.
|
|
국제 부품
|
핵심 부품(예: 기어박스, 베어링)은 독일 SEW, 일본 THK, 스위스 SKF를 사용하여 <0.005 mm의 전송 정확도를 달성합니다. Siemens PLC + Schneider 인버터는 0–180 RPM 무단 속도 조절을 지원합니다.
|
|
스마트 인터페이스
|
10인치 산업용 터치스크린은 사전 설정된 레시피(거친 연마, 미세 연마, 디스크 수리), 실시간 모니터링(압력/온도/속도) 및 자동 종료 알람(불량률 <0.05%)을 지원합니다.
|
|
유연한 구성
|
연마 디스크 크기는 φ300 mm ~ φ1900 mm로, 3–1850 mm 공작물을 수용합니다. 단일 모터(7.5 kW)에서 다중 모터(총 30 kW)까지의 전원 옵션은 진공 흡착 및 기계적 클램핑을 지원합니다.
|
1. 반도체 산업:
2. 광학 및 정밀 장치:
3. 전자 및 신에너지:
4. 항공우주 및 방위:
1. Q: 고정밀 단면 연마 장비의 주요 장점은 무엇입니까?
A: 반도체 제조에서 실리콘 웨이퍼, SiC 및 사파이어에 이상적인 서브마이크론 정밀도를 고효율로 달성합니다.
2. Q: 이 단면 연마 기계는 어떤 반도체 재료를 처리할 수 있습니까?
A: 실리콘 웨이퍼, 탄화 규소(SiC) 및 사파이어 기판용으로 특별히 설계되었습니다.
태그: #고정밀 단면 연마 장비, #맞춤형, #Si 웨이퍼/SiC/사파이어 재료
