제품 소개SiC 기판

4인치 SiC 에피타시얼 웨이퍼 4H-N 지름 100mm 두께 350μm Prime Grade

제가 지금 온라인 채팅 해요

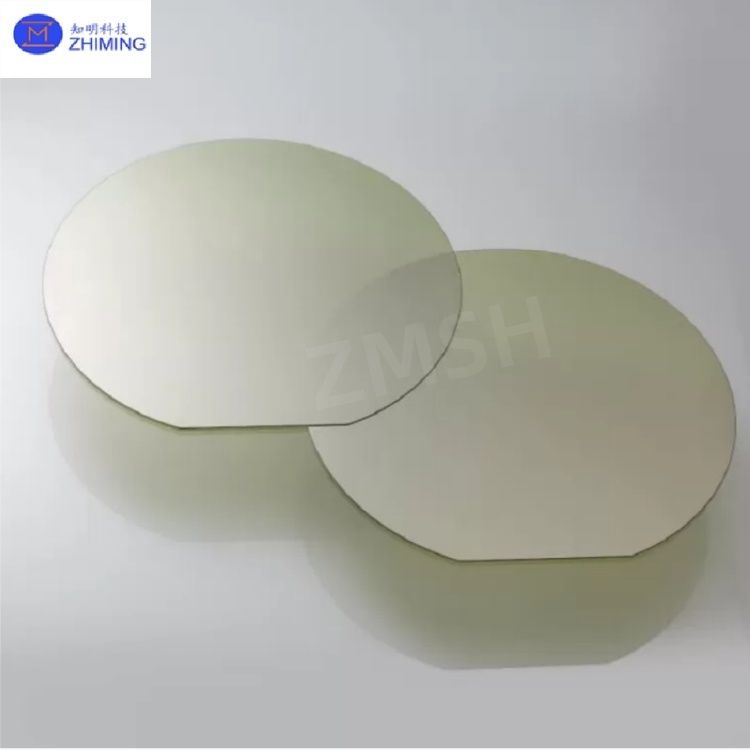

4인치 SiC 에피타시얼 웨이퍼 4H-N 지름 100mm 두께 350μm Prime Grade

4inch SiC Epitaxial Wafer 4H-N Diameter 100mm Thickness 350μm Prime Grade
4inch SiC Epitaxial Wafer 4H-N Diameter 100mm Thickness 350μm Prime Grade 4inch SiC Epitaxial Wafer 4H-N Diameter 100mm Thickness 350μm Prime Grade 4inch SiC Epitaxial Wafer 4H-N Diameter 100mm Thickness 350μm Prime Grade

큰 이미지 :  4인치 SiC 에피타시얼 웨이퍼 4H-N 지름 100mm 두께 350μm Prime Grade

제품 상세 정보:
원래 장소: 중국
브랜드 이름: ZMSH
인증: rohs
모델 번호: 4인치 SiC 에피타시얼 웨이퍼
결제 및 배송 조건:
최소 주문 수량: 10
가격: by case
포장 세부 사항: 100 학년 청소실에 패키지
배달 시간: 5-8weeks
지불 조건: T/T
공급 능력: 한달에 1000PCS
상세 제품 설명
결정 구조: 4H-SIC 단결정 크기: 4 인치
직경: 100mm (±0.1mm) 도핑 유형: n형 / p형
두께: 350μm 에지 배제: 3 밀리미터
강조하다:

100mm SiC 에피타시얼 웨이퍼

,

최고 품질의 SiC 에피타시얼 웨이퍼



4인치 SiC 에피택셜 웨이퍼 4H 개요

4인치 SiC 에피타시얼 웨이퍼 4H-N 지름 100mm 두께 350μm Prime Grade 0




4인치 SiC 에피택셜 웨이퍼 4H-N 직경 100mm 두께 350μm 프라임 등급






탄화규소(SiC) 전력 반도체 제조의 핵심 소재인 4인치 SiC 에피택셜 웨이퍼는 4H-N형 SiC 웨이퍼를 기반으로 하며, 화학 기상 증착(CVD)을 사용하여 고균일성, 저결함 밀도 단결정 박막을 생산합니다. 기술적 장점은 다음과 같습니다. · 6인치 웨이퍼: 연간 360,000개 생산 능력; 8인치 R&D 라인 가동.





· 전기적 성능: N형 도핑 농도는 2×10¹⁴–2×10¹⁹ cm³ (±14% 허용 오차) 사이에서 정밀하게 제어되어, in-situ 도핑 기술을 통해 0.015–0.15 Ω·cm의 저항률을 조절할 수 있습니다.



· 결함 제어: 표면 결함 밀도 <25 cm² (TSD/TED), 삼각 결함 밀도 <0.5 cm²는 자기장 보조 성장 및 실시간 모니터링을 통해 보장됩니다.

· 6인치 웨이퍼: 연간 360,000개 생산 능력; 8인치 R&D 라인 가동.

4인치 SiC 에피택셜 웨이퍼의 주요 매개변수매개변수

사양










직경<25 cm² (TSD/TED)




<25 cm² (TSD/TED)10–35 μm (저전압) / 50–100 μm (HV)<25 cm² (TSD/TED) <25 cm² (TSD/TED)표면 결함 밀도<25 cm² (TSD/TED)
저항률 0.015–0.15 Ω·cm (조절 가능)
가장자리 제외 3 mm
4인치 SiC 에피택셜 웨이퍼의 핵심 특성 및 기술적 돌파구 1. 재료 성능
- 열전도율: >350 W/m·K, 200°C 이상에서 안정적인 작동 보장, 실리콘보다 3배 높음. - 항복 전계 강도: >3 MV/cm, 최적화된 두께(10–100 μm)로 10kV+ 고전압 장치 구현 가능.
- 캐리어 이동도: 전자 이동도 >900 cm²/(V·s), 더 빠른 스위칭을 위해 기울기 도핑으로 향상. 2. 공정 장점
- 두께 균일성: <3% (9점 테스트) 듀얼 온도 구역 반응기를 통해 5–100 μm 두께 제어 지원. - 표면 품질: Ra <0.5 nm (AFM), 수소 에칭 및 화학적 기계적 연마(CMP)로 최적화.








- 결함 밀도: 마이크로파이프 밀도 <1 cm², 역 바이어스 어닐링을 통해 최소화.


4인치 SiC 에피타시얼 웨이퍼 4H-N 지름 100mm 두께 350μm Prime Grade 1

3. 맞춤화 기능- 결정 배향: 트렌치 MOSFET 및 JBS 다이오드용 (0001) 실리콘 면, (11-20) 탄소 면 및 준-호모에피택셜 성장을 지원합니다. · 6인치 웨이퍼: 연간 360,000개 생산 능력; 8인치 R&D 라인 가동.



4인치 SiC 에피택셜 웨이퍼의 응용 시나리오 및 기술적 가치 · 6인치 웨이퍼: 연간 360,000개 생산 능력; 8인치 R&D 라인 가동.



- 주 구동 인버터: SiC MOSFET 모듈용 1200V 에피택셜 웨이퍼, 시스템 효율을 98%로 개선하고 EV 주행 거리 손실을 10–15% 감소시킵니다. · 6인치 웨이퍼: 연간 360,000개 생산 능력; 8인치 R&D 라인 가동.



2. 산업 및 에너지





- 태양광 인버터: DC-AC 변환용 1700V 웨이퍼, 효율을 99%로 높이고 LCOE를 5–8% 낮춥니다. · 6인치 웨이퍼: 연간 360,000개 생산 능력; 8인치 R&D 라인 가동.



3. 광전자 및 센싱- UV 감지기: 3.2 eV 밴드갭을 활용하여 화염 감시 및 생화학 위협 감지에서 200–280 nm 감지. · 6인치 웨이퍼: 연간 360,000개 생산 능력; 8인치 R&D 라인 가동.



4. 철도 및 항공우주- 견인 인버터: 고속 열차(AEC-Q101 인증)의 IGBT 모듈용 고온 웨이퍼(-55°C–200°C). · 6인치 웨이퍼: 연간 360,000개 생산 능력; 8인치 R&D 라인 가동.



ZMSH의 SiC 웨이퍼 서비스1. 핵심 역량 · 6인치 웨이퍼: 연간 360,000개 생산 능력; 8인치 R&D 라인 가동.





· 맞춤형 제작: 맞춤형 절단(관통 구멍, 섹터), 양면 연마 및 WLP. · 6인치 웨이퍼: 연간 360,000개 생산 능력; 8인치 R&D 라인 가동.



2. 생산 능력 · 6인치 웨이퍼: 연간 360,000개 생산 능력; 8인치 R&D 라인 가동.



· 인증: IATF 16949 인증, 자동차 등급 제품의 경우 >95% 수율.· 비용 경쟁력: 75% 국내 CVD 장비, 국제 경쟁사 대비 25% 낮은 비용.








다음은 SiC 기판에 권장되는 3C-N 유형입니다.



4인치 SiC 에피타시얼 웨이퍼 4H-N 지름 100mm 두께 350μm Prime Grade 2

FAQ


4인치 SiC 에피택셜 웨이퍼
1. Q: 4인치 SiC 에피택셜 웨이퍼의 주요 장점은 무엇입니까?



2. Q: 어떤 산업에서 4인치 SiC 에피택셜 웨이퍼를 사용합니까?


A: 주로 자동차(EV 인버터, 급속 충전), 재생 에너지(태양광 인버터) 및 5G 통신(GaN-on-SiC RF 장치)입니다.
태그: #4인치, #맞춤형, #직경 100mm, #4H-N 타입, # SiC 에피택셜 웨이퍼, #고온 센서, #탄화규소, #두께 350μm, #프라임 등급
















































4인치 SiC 에피타시얼 웨이퍼 4H-N 지름 100mm 두께 350μm Prime Grade 34인치 SiC 에피타시얼 웨이퍼 4H-N 지름 100mm 두께 350μm Prime Grade 4
