제품 상세정보
원래 장소: 중국
브랜드 이름: ZMSH
인증: rohs
모델 번호: SIC 멀티 웨이퍼 감수자
지불 및 배송 조건
가격: by case
배달 시간: 2-4weeks
지불 조건: T/T
속성: |
SIC-CVD |
밀도: |
3.21 g/cm ³ |
단단함: |
2500 Vickers 경도 |
결정립 크기: |
2~10 μm |
화학적 순도: |
99.99995% |
승화 온도: |
2700 °C |
속성: |
SIC-CVD |
밀도: |
3.21 g/cm ³ |
단단함: |
2500 Vickers 경도 |
결정립 크기: |
2~10 μm |
화학적 순도: |
99.99995% |
승화 온도: |
2700 °C |

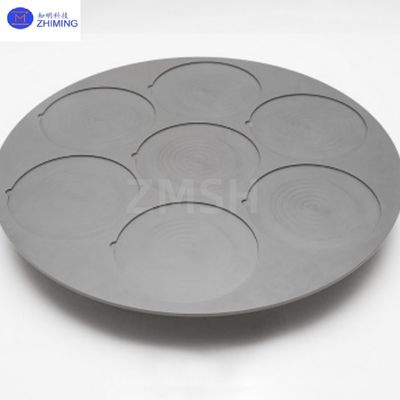

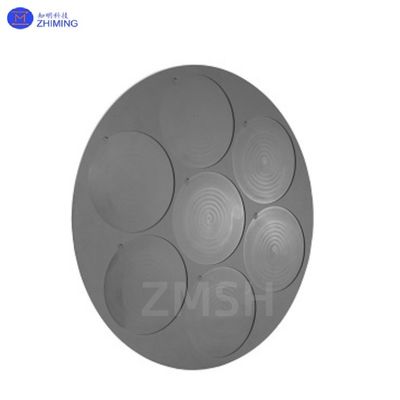

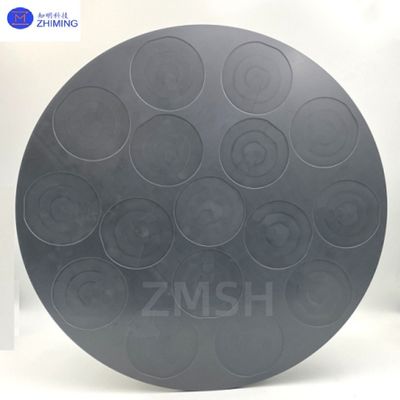

ZMSH의 핵심 경쟁력:
세계 최고의 실리콘 카바이드 (SiC) 반도체 재료 솔루션 공급자로서ZMSH는 독자적인 SiC 멀티 웨이퍼 서셉터를 개발했습니다. 초고 순수 SiC 단일 결정 성장 기술과 고급 코팅 엔지니어링을 활용합니다.이 감수성 물질은 다음을 통해 열 스트레스 균열 및 오염을 포함하여 복합 반도체 제조의 중요한 과제를 해결합니다.
· 극도로 높은 열 안정성 (1600°C 이상 작동)
· 나노 스케일 열 전도성 제어 (옆 열 전도성 > 350 W/m·K)
· 화학적으로 무활성 표면 (ASTM G31 III에 따라 산/기저 경화 저항성)
TSMC와 미쓰비시 일렉트릭에서 1,200시간의 신뢰성 테스트를 통해 검증된 이 제품은 6인치 웨이퍼 대량 생산과 8인치 프로세스 자격을 위해 99.95%의 출력을 달성한다.
기술 사양:
매개 변수 | 가치 | 단위 | 시험 상태 |
실리콘 탄화물 함량 | >995 | % | - |
평균 곡물 크기 | 4~10 | μm (마이크론) | - |
대량 밀도 | >3.14 | kg/dm3 | - |
겉으로 보이는 엽기성 | <0.5 | 부피 % | - |
비커스 강도 | 2800 | HV0.5 kg/mm2 | - |
파열 모듈 (3점) | 450 | MPa | 20°C |
압축 강도 | 3900 | MPa | 20°C |
탄력성 모듈 | 420 | GPa | 20°C |
골절 강도 | 3.5 | MPa·m1·2 | - |
열전도성 | 160 | W/(m·K) | 20°C |
전기 저항성 | 106-108 | 오름·cm | 20°C |
열 팽창 계수 | 4.3 | K−1 × 10−6 | RT~800°C |
최대 적용 온도 |
1600 (산화 대기) ) / 1950 (무성 대기) |
°C | 산화물/무활성 대기 |
1물질 혁신
- 그래요고순도 SiC 단일 결정:물리 증기 운송 (Physical Vapor Transport, PVT) 를 통해 부론 (B) 도핑 <5×1015 cm−3, 산소 (O) 함유 <100 ppm, 배열 밀도 <103 cm−2로 재배SiC 웨이퍼와 일치하는 열 팽창 계수 (CTE) 를 보장합니다 (Δα=0).8×10−6/K)
- 네나노 구조 코팅:200nm TiAlN 코팅의 플라즈마 증강 화학 증기 퇴적 (PECVD) (강도 30GPa, 마찰 계수 <0.15) 은 웨이퍼 긁힘을 최소화합니다.
2. 열 관리
- 그래요그라디언트 열전도:다층 SiC/SiC 복합재료는 8인치 운반체에서 ±0.5°C 온도 균일성을 달성합니다.
- 그래요열 충격 저항:1,000 열주기 (ΔT=1500°C) 를 균열없이 생존하며, 그래피트 운반체를 5배의 수명으로 능가합니다.
- 네3프로세스 호환성
- 그래요멀티 프로세스 지원:MOCVD, CVD 및 Epitaxy와 600~1600°C 및 1~1000 mbar에서 호환됩니다.
- 그래요웨이퍼 크기 유연성:GaN-on-SiC와 SiC-on-SiC 헤테로 구조를 위한 2~12인치 웨이퍼를 지원합니다.
1화합물 반도체 제조
· GaN 전원 장치:1200°C에서 4인치 GaN-on-SiC 웨이퍼에 2.5kV MOSFET의 대동맥성장을 가능하게 하며, <5×104 cm−2 결함 밀도를 달성한다.
· SiC RF 장치:HEMT에 대한 4H-SiC-on-SiC heteroepitaxy를 지원합니다. 220mS/mm 트랜스컨덕턴스 및 1.2 THz 절단 주파수.
2. 태양광 및 LED
· HJT 패시베이션 레이어:MOCVD에서 <1×106cm−2의 인터페이스 결함을 달성하여 태양 전지 효율을 26%까지 증가시킵니다.
· 마이크로 LED 전송:150°C의 정전전지 정렬을 사용하여 5μm LED에 대한 99.5%의 전송 효율을 가능하게 한다.
- 네3항공우주 및 핵
· 방사선 탐지기:NASA의 우주 탐사 임무를 위해 <3keV FWHM 에너지 해상도로 CdZnTe 웨이퍼를 생산합니다.
· 제어 막대 밀폐:SiC로 코팅된 운반자는 1 × 1019 n/cm2 중성자 방사선에 저항하며, 원자로의 수명은 40년이다.
ZMSH는 재료 R&D, 프로세스 최적화 및 대량 생산 지원을 아우르는 끝에서 끝까지 기술 솔루션을 제공합니다. 고 정밀 (± 0.0 × 0.0 × 0.0 × 0.0 × 0.0 × 0.0 × 0.0 × 0.0 × 0.0 × 0.0 × 0.0 × 0.0 × 0.0 × 0.0 × 0.0 × 0.0 × 0.0 × 0.0 × 0.0 × 0.0 × 0.0 × 0.0 × 0.0 × 0.0 × 0.0 × 0.0 × 0.0 × 0.0 × 0.0 × 0.0 × 0.0 × 0.0 × 0.0 × 0.0 × 0.0 × 0.0 × 0.0 × 0.0 × 0.0 × 0.0 × 0.0001mm 용도) 및 나노 스케일 표면 처리 기술 (Ra <5nm), 우리는 반도체, 광전자 및 재생 에너지 분야에 대한 웨이퍼 수준의 캐리어 솔루션을 제공하여 99.95%의 생산성과 성능 신뢰성을 보장합니다.
1. 질문: SiC 멀티 웨이퍼 서셉터의 주요 장점은 무엇입니까?
A: SiC 멀티 웨이퍼 수세포터는 1600°C 열 안정성, ±0.5°C 균일성, 화학적 무력성 등을 통해 GaN/SiC 전력 장치의 결함 없는 대동성 성장을 가능하게 합니다.
2Q: 어떻게 SiC 수세터는 제조 효율을 향상?
A: 다중 웨이퍼 정밀 (12-인치) 및 인공지능에 의한 열 조절을 통해 MOSFET에서 주기 시간을 30% 줄이고 결함 밀도를 <5×104cm−2로 줄입니다.
태그: #SiC 멀티 웨이퍼 서셉터, #실리콘 카비드 멀티 웨이퍼 캐리어 플레이트, #SiC 트레이, #MOCVD/CVD, #고위 순수 실리콘 카비드, #실험실에서 자란 보석, #Custom, #LED
