제품 상세정보
원래 장소: 중국
브랜드 이름: zmsh
지불 및 배송 조건
소재: |
SiC 크리스털 |
종류: |
엔 |
크기: |
2/3/4/6/8/12 |
두께: |
500UM ± 50UM |
오리엔테이션: |
<11-20>을 향한 4.0도 축 + 0.5deg |
표면 거칠기 (탄소 얼굴): |
Carbon Face Epi-Ready를 가진 Ra <0.5nm |
저항률: |
<0.25 OHM.CM |
표면 거칠기 (실리콘 얼굴): |
광학 연마 |
TTV: |
<10um> |
활: |
<30um> |
랩: |
<30um> |
소재: |
SiC 크리스털 |
종류: |
엔 |
크기: |
2/3/4/6/8/12 |
두께: |
500UM ± 50UM |
오리엔테이션: |
<11-20>을 향한 4.0도 축 + 0.5deg |
표면 거칠기 (탄소 얼굴): |
Carbon Face Epi-Ready를 가진 Ra <0.5nm |
저항률: |
<0.25 OHM.CM |
표면 거칠기 (실리콘 얼굴): |
광학 연마 |
TTV: |
<10um> |
활: |
<30um> |
랩: |
<30um> |

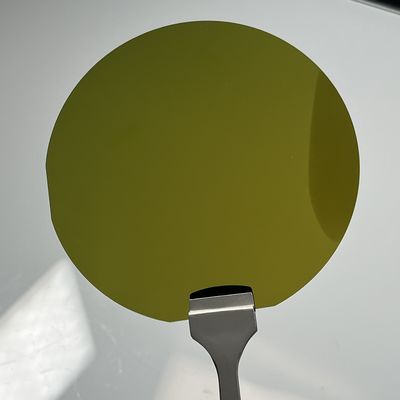

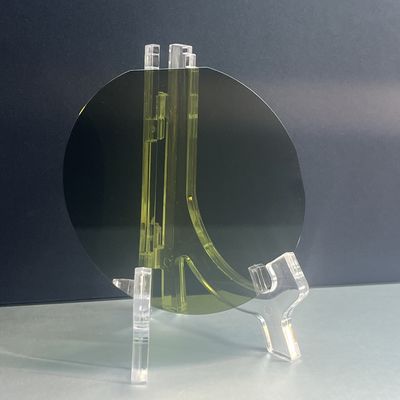

4H-N 2/3/4/6/8/12 인치 실리콘 탄화물 (SiC) 기판 Prime/Dummy/Research Grade
이 제품 시리즈는 고급 반도체, 전력 전자,및 광전자 응용 프로그램. 프라임 (기기 등급), 덤미 (프로세스 테스트) 및 연구 (실험) 등급으로 제공됩니다. 이 기판은 뛰어난 열 전도성 (> 400 W/m·K SiC), 높은 분해 전압을 특징으로합니다.,그리고 뛰어난 화학적 안정성
프라임 등급은 초저 결함 밀도를 보장하여 MOSFET, 쇼트키 다이오드 및 RF 부품과 같은 고성능 장치에 이상적입니다.덤미 등급은 프로세스 최적화를 위해 비용 효율적인 솔루션을 제공합니다., 연구 학위는 넓은 대역 반도체 기술에 대한 학술 및 산업 연구 개발을 지원합니다.
사용자 정의 가능한 사양 (도핑, 두께, 롤링) 으로, 이러한 기판은 전력 전자, 5G 통신 및 전기 차량 (EV) 애플리케이션의 엄격한 요구 사항을 충족합니다.
사양 표
속성 | 사양 |
소재 | 4H SiC |

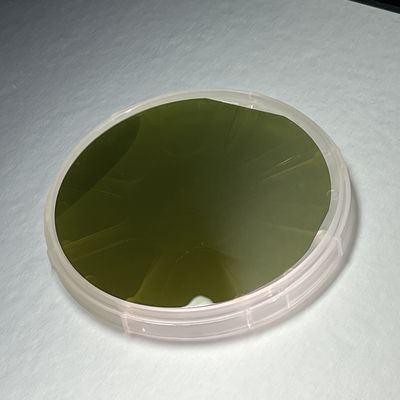

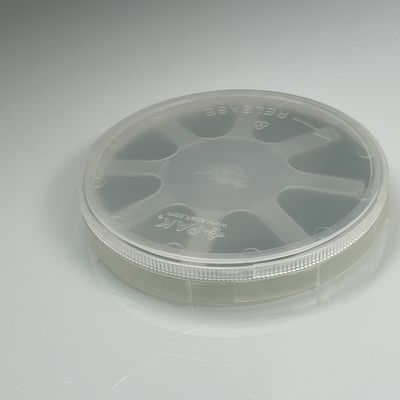

포장 | 단일 웨이퍼 패키지 |
종류 | N 타입 |
직경 | 150mm ±0.25mm (4인치) |
두께 | 500μm ±50μm |
표면 거칠성 (탄소 표면) | 탄소 표면 에피 준비 Ra ≤0.5nm |
표면 거칠성 (실리콘 표면) | 광학으로 닦은 |
방향 | 40도 축에서 벗어나 <11-20> 쪽으로 ±0.5도 |
MPD | ≤0.5/cm2 또는 그 이하 |
TTV/BOW/Warp | <10μm /<30μm /<30μm |
FWHM | ≤30 아크 세컨드 또는 그 이하 |
1차 및 2차 아파트 | 필요없다 (평평하게 깎는 것은 안된다) |
저항성 | <0.25 오름.cm |
SiC 웨이퍼의 응용
우리의 4H-N 기체는 여러 산업에 걸쳐 최첨단 기술을 위해 설계되었습니다.
1전력전자
- 전기차 (EV): 효율적인 전력 변환을 위한 고전압 SiC MOSFET 및 인버터.
- 빠른 충전 시스템: 전기차 및 소비자 전자제품에 대한 컴팩트하고 고효율 충전기를 가능하게합니다.
- 산업용 모터 드라이브: 고온 환경에서 강력한 성능.
2RF 및 무선 통신
- 5G 베이스 스테이션: 낮은 신호 손실을 가진 고주파 트랜지스터
- 레이더 및 위성 시스템: 항공 우주 및 국방용 용량 처리 향상.
3광전자
- 자외선 LED 및 레이저: 고 밝기 응용 프로그램에 대한 우수한 열 관리.
4연구 기술
- 광대역 반도체 연구: 재료 특성에 대한 기초 연구
자주 묻는 질문 (FAQ)
1이 기판은 도핑과 두께 측면에서 사용자 정의 될 수 있습니까?
네, N형 (질소 도핑) 및 P형 (알루미늄 도핑) 변종을 제공합니다.
2- 주문 기간은 얼마인가요?
- 표준 사이즈 (2~6인치): 2-4주
- 큰 크기 (8"-12"): 4-6 주 (가용량에 따라)
3기판을 어떻게 보관하고 취급해야 합니까?
- 청정실 상태 (클래스 1000 이상) 에서 보관합니다.
- 오염을 피하기 위해 니트릴 장갑을 사용하세요.
- 가장자리에 기계적 스트레스를 피하십시오.
