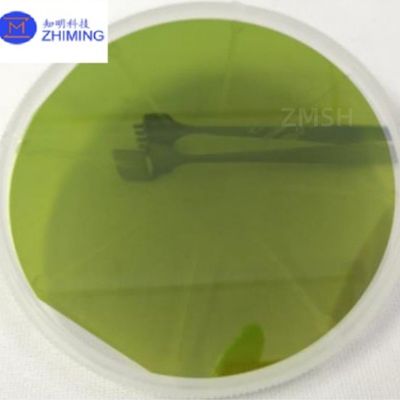

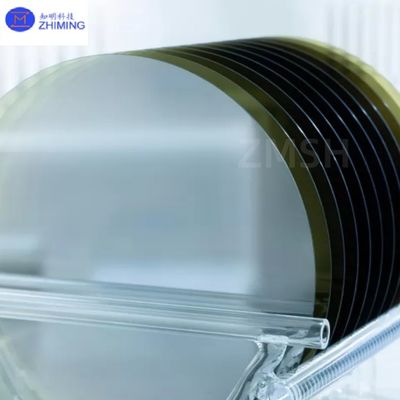

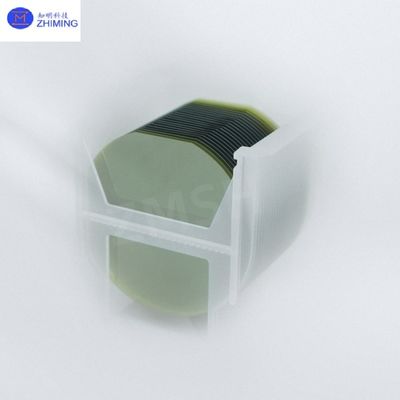

SiC 결정 씨앗 웨이퍼 Dia 205 203 208 생산 등급 PVT/HTCVD 성장

SiC 결정 씨앗 웨이퍼 Dia 205 203 208 생산 등급 PVT/HTCVD 성장

실리콘 카비드 (SiC) 씨드 크리스탈 웨이퍼는 SiC 단일 크리스탈 성장 및 장치 제조의 기본 재료이며, 절단, 밀링,고순수 SiC 결정의 닦기이 웨이퍼들은 극도로 높은 열전도 (4,9W/cm·K), 예외적인 붕괴장 강도 (24 MV/cm), 넓은 대역 간격 (3.2 eV) 및 화학적 관성 (chemical inertness) 을 나타냅니다.항공우주와 같은 극단적인 환경에서 응용을 위해 그들을 중요하게 만드는, 핵 에너지, 그리고 고전력 전자제품. 결정 성장의 "씨"로 봉사, 그들의 결정학적 방향 (예를 들어, 4H-SiC 다형), 표면 평면성,그리고 마이크로 파이프 밀도는 하류 진흙통의 품질과 장치 성능에 직접적으로 영향을 미칩니다.. ZMSH는 반도체, 재생 에너지 및 산업 분야에 서비스를 제공하는 153mm, 155mm, 203mm, 205mm 및 208mm 지름의 2 ′′12 인치 SiC 씨 크리스탈 웨이퍼를 제공합니다.

SiC 씨 웨이퍼의 주요 특징

1- 물리학적, 화학적 우월성
- 극심한 내구성: SiC 씨드 크리스탈 웨이퍼는 1700 °C 이상의 온도와 방사선 노출에 견딜 수 있으며 항공 및 핵 응용 분야에 이상적입니다.
- 전기 성능: 높은 전자 포화 속도 (2.7 × 107 cm/s) 는 고주파 장치 (예를 들어, 5G RF 증폭기) 를 가능하게 한다.
- 결함 관리: 미세 파이프 밀도 < 1cm-2 및 최소한의 폴리 타입 결함으로 균일한 잉크 성장이 보장됩니다.

2. 첨단 제조 공정
- 크리스탈 성장:SiC 씨드 크리스탈 웨이퍼는 물리적 증기 운송 (PVT) 또는 고온 화학 증기 퇴적 (HTCVD) 을 사용하여 온도 경사 및 전신 운송을 정확하게 제어합니다..
- 처리 기술: SiC 씨드 크리스탈 웨이퍼는 표면 거칠성 ≤Rz0.1μm 및 차원 정확도를 ±0.1mm 달성하기 위해 멀티 와이어 톱, 다이아몬드 맷 및 레이저 스텔스 컷을 사용합니다.

3. 유연한 사양
- 크기의 다양성: SiC 씨드 크리스탈 웨이퍼는 2 ′′12 인치 (153 ′′ 208mm 지름) 웨이퍼를 지원하며 전력 장치, RF 모듈 및 센서 응용 프로그램에 적응 할 수 있습니다.

SiC 씨 와이프의 기술 사양

의 주요 응용 프로그램SiC 씨앗 웨이퍼

1반도체 산업

· 전력 장치: EV 인버터에 대한 SiC MOSFET 및 다이오드를 활성화하여 효율성을 10~15% 향상시키고 볼륨을 50% 줄입니다.
· RF 장치: SiC 씨드 크리스탈 웨이퍼는 밀리미터 파도의 통신을 위해 5G 베이스 스테이션 PA와 LNA를 뒷받침합니다.

2, 재생 에너지와 산업

· 태양광/저장: 에너지 변환 손실을 최소화하여 고효율 PV 인버터에 매우 중요합니다.
· 산업용 모터: 높은 온도 허용은 고전력 드라이브의 냉각 요구 사항을 줄입니다.

3, 신흥 기술

· 항공우주: 방사능 저항은 우주용 전자제품의 신뢰성을 보장합니다.
· 양자 컴퓨팅: 고순도 웨이퍼는 저온 반도체 양자 비트를 지원합니다.

관련 제품

ZMSH의 경쟁 우수성

1통합 기술 역량
성장 마스터: PVT 및 HTCVD 프로세스를 지배하며 산업 선도적인 생산량을 가진 8 인치 웨이퍼 소량 생산을 달성합니다.
사용자 정의: 지름 유연성 (153~208mm) 및 전문 처리 (예를 들어, 트렌치, 코팅) 를 제공합니다.

2전략적 로드맵
기술 혁신: 결함을 줄이기 위해 액체 단계 에피택시 (LPE) 를 개발하고 12인치 웨이퍼 대량 생산을 추진합니다. 2025년까지 30%의 비용 절감.
시장 확장: EV 및 재생 에너지 분야와 협력하여 차세대 시스템을 위해 GaN-on-SiC 헤테로 구조를 통합합니다.

SiC 결정 성장 오븐 PVT/HTCVD 방법:

ZMSH의 SiC 결정 성장 오븐 PVT/HTCVD:
