제품 상세정보
원래 장소: 중국
브랜드 이름: ZMSH
모델 번호: 4H-N SiC
지불 및 배송 조건
최소 주문 수량: 1
가격: by case
배달 시간: 2-4 주
지불 조건: T/T
소재: |
SiC 단결정 |
종류: |
4h 엔 |
크기: |
12 인치 |
등급: |
P 등급 또는 D 등급 또는 R 등급 |
사용자 정의: |
지원받습니다 |
적용: |
전력 전자 장치, 센서 |
소재: |
SiC 단결정 |
종류: |
4h 엔 |
크기: |
12 인치 |
등급: |
P 등급 또는 D 등급 또는 R 등급 |
사용자 정의: |
지원받습니다 |
적용: |
전력 전자 장치, 센서 |

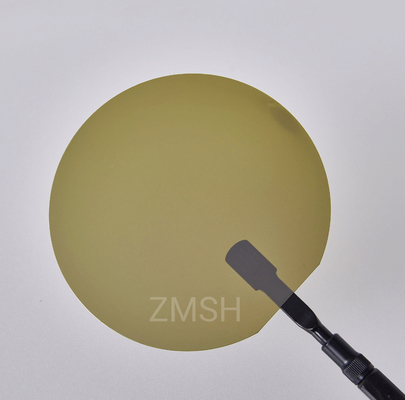

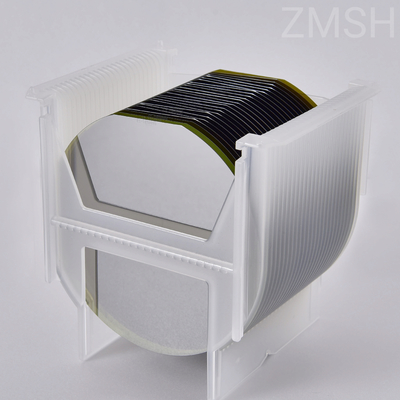

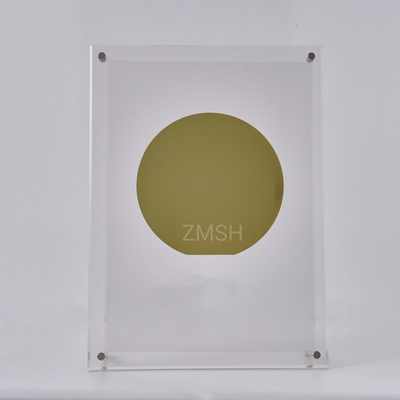

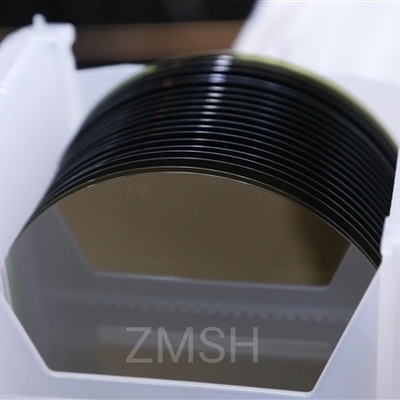

12인치 실리콘 카바이드 (SiC) 기판은 고성능 반도체 장치를 제조하는 데 사용되는 대형 기판 재료입니다.실리콘 탄화물은 뛰어난 물리적 성질을 가진 넓은 반구 반도체 물질입니다., 고온, 고 주파수 및 고 전력 애플리케이션에 대한 화학 및 전기적 특성.12인치 (300mm) 기판은 현재 실리콘 탄화물 기술의 최전선에 있으며 큰 크기의 반도체 산업의 수요 추세를 나타냅니다., 고효율과 저렴한 제조.
12인치 실리콘 카바이드 기판의 제조 프로세스는 결정 성장, 절단, 밀링 및 롤링과 같은 단계를 포함합니다.일반적인 결정 성장 방법은 물질의 높은 순수성과 결정 품질을 보장하기 위해 물리적 증기 전송 (PVT) 및 고온 화학 증기 퇴적 (HTCVD) 을 포함한다.정밀 가공을 통해 12인치 실리콘 카바이드 기판은 표면 평면성, 결함 밀도 및 전기적 특성에 대한 고급 반도체 장치의 엄격한 요구 사항을 충족시킬 수 있습니다.
우수한 성능으로 인해 12인치 실리콘 카바이드 기판은 전력 전자, 전파 통신,신에너지 차량 및 산업 장비, 그리고 다음 세대의 반도체 기술의 개발을 촉진하는 핵심 재료 중 하나가되었습니다.
| 직경 | 3000.0mm+0mm/-0.5mm |
| 표면 방향 | 4°<11-20>±0.5° |
| 기본 평면 길이 | 톱니 |
| 2차 평면 길이 | 아무 것도 |
| 톱니 방향 | <1-100>±1° |
| 톱니 각 | 90°+5/-1° |
| 톱니 깊이 | 1mm+0.25mm/-0mm |
| 정사각형 오진 방향 | ±5.0° |
| 표면 마감 | C-Face: 광학 롤러, Si-Face: CMP |
| 웨이퍼 엣지 | 비벨링 |
| 표면 거칠성 ((10μm × 10μm) | 시-면:Ra≤0.2 nm C-면:Ra≤0.5 nm |
| 두께 | 5000.0μm±25.0μm |
| LTV ((10mmx10mm) | ≤3μm |
| TTV | ≤ 10μm |
| BOW | ≤ 25μm |
| 워프 | ≤ 40μm |
| 표면 매개 변수 | |
| 칩/인드 | 허용되지 않습니다 ≥0.5mm 너비와 깊이 |
| 스크래치2 ((Si 얼굴 CS8520) | ≤5와 누적 길이 ≤1 웨이퍼 지름 |
| TUA2 ((2mm*2mm) | ≥95% |
| 균열 | 허용되지 않습니다. |
| 얼룩 | 허용되지 않습니다. |
| 가장자리 제외 | 3mm |
- 네
12"실리콘 카바이드 기판으로 넓은 대역 간격 특성, 높은 열 전도성,높은 분해 전기장 강도 및 높은 전자 포화 유동 속도 및 기타 우수한 특성.
1질문:SiC 기판이란 무엇인가요?
A: SiC 기판은 넓은 대역 간격, 높은 열 전도성 및 높은 분해 전압의 특징을 가진 실리콘 카비드 (SiC) 단일 결정 물질로 만든 기판입니다.그리고 고성능 반도체 장치의 제조에 널리 사용됩니다..
2Q: 12인치 웨이퍼에 얼마나 많은 칩이 있나요?
A: 대략적인 추정치로, 약 12인치 지름의 300mm 웨이퍼는 일반적으로 다이의 크기와 그 사이의 공간에 따라 약 300-400개의 칩을 생산할 수 있습니다.
