제품 상세정보
원래 장소: 중국
브랜드 이름: ZMSH
인증: rohs
모델 번호: SIC 6H-P
지불 및 배송 조건
가격: by case
지불 조건: T/T
공급 능력: 1000개 pc / 달
폴리타입: |
6H-P |
밀도: |
3.0 g/cm3 |
저항률: |
≤0.1 Ω.cm |
표면 배향: |
외부 축 : [110] ± 0.5 °에서 2.0 ° |
경직성: |
광택 ra≤1 nm |
에지 배제: |
3 밀리미터 |

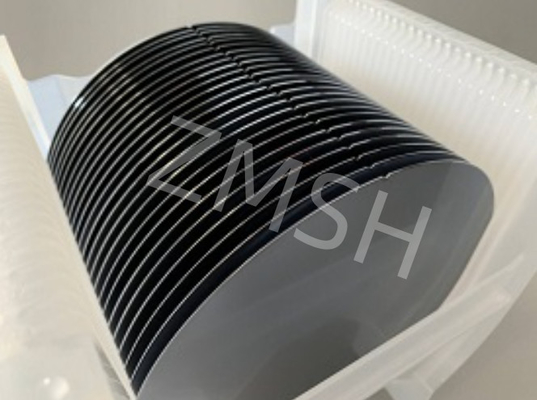

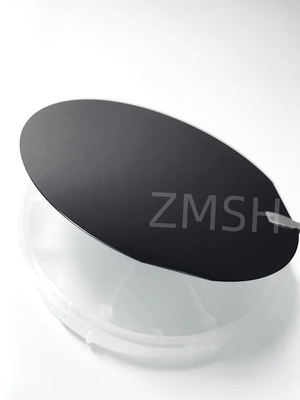

포장: |
멀티 웨이퍼 카세트 또는 단일 웨이퍼 컨테이너 |
적용: |
마이크로파 앰프, 안테나 |
폴리타입: |
6H-P |
밀도: |
3.0 g/cm3 |
저항률: |
≤0.1 Ω.cm |
표면 배향: |
외부 축 : [110] ± 0.5 °에서 2.0 ° |
경직성: |
광택 ra≤1 nm |
에지 배제: |
3 밀리미터 |
포장: |
멀티 웨이퍼 카세트 또는 단일 웨이퍼 컨테이너 |
적용: |
마이크로파 앰프, 안테나 |

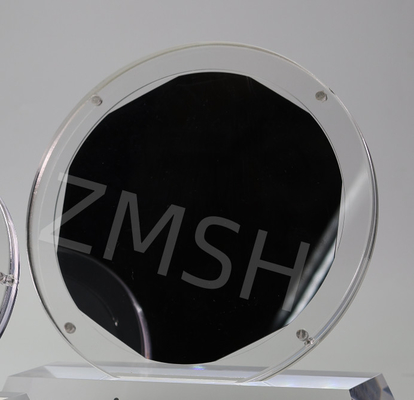

유형 6H-P Sic는 특정 결정 구조와 도핑 유형을 가진 고급 반도체 재료 준비 과정으로 만들어집니다. 그 중 "6H"는 실리콘 카바이드의 결정 구조 유형을 나타냅니다.,6각형 결정 체계에 속한다. "P형"은 기판이 도핑되어 구멍이 주요 운반 유형이 될 수 있음을 나타냅니다.0 ° 특정 응용 시나리오의 요구를 충족시키기 위해 특정 방향으로 결정의 성능을 최적화하는 데 도움이됩니다..
1. 높은 도핑 농도:6H-P 타입 Sic는 특별한 도핑 과정을 통해 구멍 운반자 분포의 높은 농도를 달성하여 장치의 전기 전도성과 전환 속도를 향상시키는 데 도움이됩니다.
2. 낮은 저항성:높은 도핑 농도로 인해 기체는 낮은 저항성을 나타내며 작동 중 장치의 에너지 손실을 줄이는 데 도움이됩니다.
3. 좋은 열 안정성:시크 물질 자체는 매우 높은 녹는점을 가지고 있으며, 6H-P 기판은 고온 환경에서 안정적인 성능을 유지할 수 있습니다.
4. 우수한 기계적 특성:시크 물질은 높은 경화, 마모 저항 및 기타 특성을 가지고 있으며, 6H-P 기판은 제조 과정에서 더 큰 기계적 스트레스에 견딜 수 있습니다.
5- 축 밖 각 최적화:축 외 각의 설계는 2.0 °로 기체의 성능이 특정 방향으로 최적화되어 장치의 전반적인 성능을 향상시키는 데 도움이됩니다.
2 인치 지름 실리콘탄화물 (SiC) 기판 사양
|
等级 등급 |
工业级 생산급 (P등급) |
연구급 연구등급 (R급) |
试片级 덤비 등급 (D등급) |
||
| 직경 지름 | 500.8mm±0.38mm | ||||
| 厚度 두께 | 350μm±25μm | ||||
| 晶片方向 웨이퍼 방향 | 축 밖: 2.0°-4.0°향 [1120] 4H/6H-P에 ± 0.5°, 3C-N에 ± 0.5° | ||||
| 微管密度 마이크로 파이프 밀도 | 0cm-2 | ||||
| 电阻率 ※ 저항성 | 4H/6H-P | ≤0.1 Ω.cm | |||
| 3C-N | ≤0.8mΩ•cm | ||||
| 主定位边方向 기본 평면 방향 | 4H/6H-P | {10-10} ±5.0° | |||
| 3C-N | {1-10} ±5.0° | ||||
| 主定位边长度 기본 평면 길이 | 15.9 mm ±1.7 mm | ||||
| 次定位边长度 2차 평면 길이 | 80.0mm ±1.7mm | ||||
| 次定位边方向 2차 평면 방향 | 실리콘 위면: 90° CW. 프라임 평면에서 ±5.0° | ||||
| 边缘除除 Edge 배제 | 3mm | 3mm | |||
| 总厚度变化/?? 曲度/?? 曲度 TTV/Bow/Warp | ≤2.5μm/≤5μm/≤15μm/≤30μm | ||||
| 表面粗度※ 거칠성 | 폴란드 Ra≤1 nm | ||||
| CMP Ra≤0.2 nm | |||||
| 边缘裂纹 (强光灯观测) 고강도 빛에 의한 가장자리 균열 | 아무 것도 | 1 mm ≤ 1 mm 허용 | |||
| 六方空洞 ((强光灯观测)) ※ 고강도 빛에 의해 헥스 판 | 누적 면적≤1 % | 누적 면적≤3 % | |||
| 多型 ((强光灯观测) ※ 고강도 빛에 의한 다형 영역 | 아무 것도 | 누적 면적≤2 % | 누적 면적≤5% | ||
|
시 面划痕 (강光灯观测) # 고 강도 빛에 의해 실리콘 표면 긁힘 |
1×와이퍼에 3개의 긁힘 지름 누적 길이 |
1 × 와이퍼에 5 개의 긁힘 지름 누적 길이 |
8개의 스크래치에서 1×와이퍼 지름의 누적 길이가 | ||
| 崩边 ((强光灯观测) 에드지 칩 고도의 강도 가벼운 빛 | 아무 것도 | 3개 허용, 각각 ≤0.5mm | 5개 허용, 각각 ≤1mm | ||
|
얼굴 오염물질 (강광등 관측) 고 강도 의 실리콘 표면 오염 |
아무 것도 | ||||
| 包装 포장 | 멀티 웨이퍼 카세트 또는 싱글 웨이퍼 컨테이너 | ||||
참고:
※ 엣지 배제 영역을 제외한 전체 웨이퍼 표면에 결함 제한이 적용됩니다.
- 네
1질문: 시크 6H-P는 2.0°로 축을 벗어난 값은 얼마일까요?
A: 시크 6H-P 2.0o 축 밖은 6H 결정 구조를 가진 P형 실리콘 탄화물질을 의미하며 절단 방향은 결정 스핀드에서 2.0° 떨어져 있습니다.이 설계는 실리콘 탄화물 재료의 특정 특성을 최적화하도록 설계되었습니다., 예를 들어 고성능 반도체 장치의 제조 필요를 충족시키기 위해 운반자의 이동성을 증가시키고 결함 밀도를 줄입니다.
2Q: P형과 N형의 실리콘 웨이퍼의 차이는 무엇입니까?
A: P형 실리콘 웨이퍼와 N형 실리콘 웨이퍼의 주요 차이점은그 결과 전기 전도성과 물리적 특성이 다릅니다..
태그: #시크 웨이퍼, #실리콘 카바이드 기판, #시크 6H-P 타입, #오프 축: 2.0° 방향, #모스 강도 9.2
