시크 실리콘 카바이드 기판 6H-P 타입 0° 축 모스 경도는 레이저 장치에 9.2

제품 상세정보

원래 장소: 중국

브랜드 이름: ZMSH

인증: rohs

모델 번호: SIC 6H-P

지불 및 배송 조건

가격: by case

지불 조건: T/T

공급 능력: 1000개 pc / 달

최상의 가격을 얻으세요
강조하다:

6H-P Sic 실리콘 카바이드 기판

,

시크리콘 카비드 기판

,

레이저 장치 Sic 실리콘 카비드 기판

폴리타입:
6H-P
모스 경도:
≈9.2
밀도:
3.0 g/cm3
저항률:
≤0.1 Ω.cm
표면 배향:
축 0 °
경직성:
광택 ra≤1 nm
포장:
멀티 웨이퍼 카세트 또는 단일 웨이퍼 컨테이너
적용:
마이크로파 앰프, 안테나
폴리타입:
6H-P
모스 경도:
≈9.2
밀도:
3.0 g/cm3
저항률:
≤0.1 Ω.cm
표면 배향:
축 0 °
경직성:
광택 ra≤1 nm
포장:
멀티 웨이퍼 카세트 또는 단일 웨이퍼 컨테이너
적용:
마이크로파 앰프, 안테나
시크 실리콘 카바이드 기판 6H-P 타입 0° 축 모스 경도는 레이저 장치에 9.2

제품 설명:

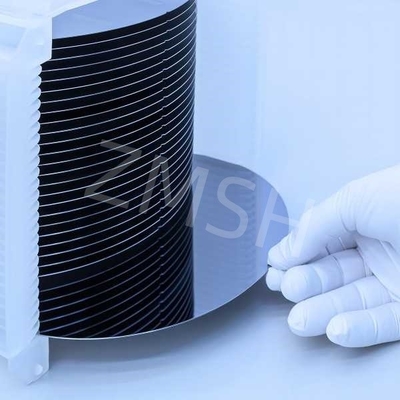

시크 실리콘 카바이드 기판 6H-P 타입 0° 축 모스 경도는 레이저 장치에 9.2시크 실리콘 카바이드 기판 6H-P 타입 0° 축 모스 경도는 레이저 장치에 9.2 0






6H-P형 실리콘 카바이드 기판은 특별한 공정으로 자라는 반도체 물질입니다. 결정 구조는 6H형이며, 세포가 육각형 대칭을 나타냅니다.그리고 각 세포는 6개의 실리콘 원자와 6개의 탄소 원자로 구성된P형은 기판이 도핑되어 구멍이 선도성을 지배한다는 것을 나타냅니다.0°의 축은 기판의 결정 지향이 특정 방향으로 0°라는 사실을 가리킨다 (예를 들어 결정의 C축)일반적으로 결정의 성장과 처리와 관련이 있습니다.

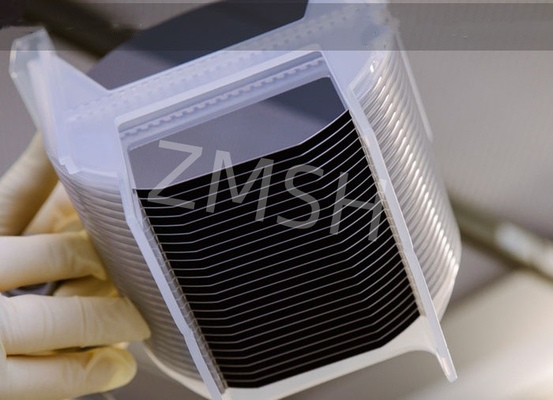

시크 실리콘 카바이드 기판 6H-P 타입 0° 축 모스 경도는 레이저 장치에 9.2 1

특징:


  • 높은 간격:6H-SiC는 약 3.2eV의 대역 격차를 가지고 있으며, 이는 실리콘 (Si) 및 게르메늄 (Ge) 과 같은 전통적인 반도체 물질보다 훨씬 높습니다.고온 및 고전압 환경에서 안정적으로 작동하도록 허용하는.



  • 높은 열전도성:6H-SiC는 약 4.9W/m·K의 열전도 (정확한 값은 재료와 공정에 따라 달라질 수 있습니다), 실리콘보다 훨씬 높습니다.그래서 더 효율적으로 열을 분산 할 수 있으며 높은 전력 밀도 응용 프로그램에 적합합니다..



  • 높은 강도와 기계적 강도:실리콘 카바이드 물질은 매우 높은 기계적 강도와 강도를 가지고 있으며, 높은 온도, 고압 및 강한 부식 환경과 같은 혹독한 조건에 적합합니다.



  • 낮은 저항성:P형 도핑으로 처리 된 실리콘 카바이드 기체는 낮은 저항성을 가지고 있으며, PN 접합과 같은 전자 장치의 건설에 적합합니다.



  • 좋은 화학적 안정성:실리콘 카바이드 (silicon carbide) 는 다양한 화학 물질에 대한 좋은 부식 저항성을 가지고 있으며 혹독한 화학 환경에서 안정성을 유지할 수 있습니다.








기술 파라미터:



4 인치 지름 실리콘탄화물 (SiC) 기판 사양



等级등급

精选级 (精选级)Z级)

MPD 생산량 0

등급 (Z) 등급)

工业级 (산업급)P级)

표준 생산

등급 (P) 등급)

テスト級D级)

덤비 등급 (D 등급)

직경 지름 99.5mm~100.0mm
厚度 두께 350μm ± 25μm
晶片方向 웨이퍼 방향 축 밖: 2.0°-4.0°향 [1120] ± 0.5° 4H/6H-P, n 축: 3C-N에 대해 111±0.5°
微管密度 ※ 마이크로 파이프 밀도 0cm-2
전기 阻 率 ※ 저항성 p형 4H/6H-P ≤0.1 Ω cm ≤0.3 Ω cm
n형 3C-N ≤0.8mΩ cm ≤ 1m Ω cm
主定位边方向 기본 평면 방향 4H/6H-P

-

{1010} ± 5.0°

3C-N

-

{110} ± 5.0°

主定位边长度 기본 평면 길이 32.5mm ± 2.0mm
次定位边长度 2차 평면 길이 180.0 mm ± 2.0 mm
次定位边方向 2차 평면 방향 실리콘 위면: 90° CW. 프라임 평면 ± 5.0°
边缘除除 Edge 배제 3mm 6mm
局部厚度变化/总厚度变化/?? 曲度/?? 曲度 LTV/TTV/Bow/Warp ≤2.5μm/≤5μm/≤15μm/≤30μm ≤10 μm/≤15 μm/≤25 μm/≤40 μm
表面粗度 ※ 거칠성 폴란드 Ra≤1 nm
CMP Ra≤0.2 nm Ra≤0.5 nm
边缘裂纹 (强光灯观测) 고강도 빛에 의한 가장자리 균열 아무 것도 누적 길이 ≤ 10mm, 단장 ≤ 2mm
六方空洞 (六方空洞) 强光灯测 (강光灯测) ※ 고강도 빛에 의해 헥스 판 누적 면적 ≤0.05% 누적 면적 ≤0.1%
多型 ((强光灯观测) ※ 고강도 빛에 의한 다형 영역 아무 것도 누적 면적≤3%
目测包裹物 (日光灯观测) 시각적 탄소 포함 누적 면적 ≤0.05% 누적 면적 ≤3%
面划痕 ((强光灯观测) # 실리콘 표면 고강도 빛에 의해 긁힌다 아무 것도 누적 길이≤1 × 웨이퍼 지름
崩边 ((强光灯观测) 에드지 칩 허용되지 않는 것 ≥0.2mm 너비와 깊이 5개 허용, 각각 ≤1mm
표면 오염물 (강광등 관찰) 고 강도의 실리콘 표면 오염 아무 것도
包装 포장 멀티 웨이퍼 카세트 또는 싱글 웨이퍼 컨테이너



참고:

※ 엣지 배제 영역을 제외한 전체 웨이퍼 표면에 결함 제한이 적용됩니다.






시크 실리콘 카바이드 기판 6H-P 타입 0° 축 모스 경도는 레이저 장치에 9.2 2

응용 프로그램:



  • 전력장치:6H-P형 실리콘 카바이드 기판은 단열 게이트 양극 트랜지스터 (IGBT), 금속 산화 반도체 필드 효과 트랜지스터 (MOSFET) 와 같은 전력 장치 제조에 이상적인 재료입니다.,이 장치들은 높은 효율, 낮은 손실, 높은 온도 저항 및 높은 주파수 특성을 가지고 있으며 전기 자동차, 인버터,고전력 증폭기 및 다른 필드.





  • 예를 들어 전기차에서 실리콘 카비드 전원장치는 드라이브 모듈과 충전소의 전력 변환 효율을 크게 향상시킬 수 있습니다.에너지 소비와 비용을 줄이는 것.





  • RF 장치:6H-P형 실리콘 카바이드 기판은 주로 전력 장치에 사용되지만, 특별히 처리 된 실리콘 카바이드 재료는 마이크로 웨브 증폭기와 같은 RF 장치를 제조하는 데도 사용될 수 있습니다.,이러한 장치들은 통신, 레이더 및 위성 통신 분야에서 널리 사용됩니다.

- 네



  • 다른 용도:또한 6H-P SIC 기판은 센서, LED 기술, 레이저 및 스마트 그리드 분야에서 고성능 전자제품을 제조하는 데 사용될 수 있습니다.이 장치는 높은 온도와 같은 혹독한 환경에서 안정적으로 작동 할 수 있습니다., 고압 및 강한 방사선, 시스템의 신뢰성 및 안정성을 향상.

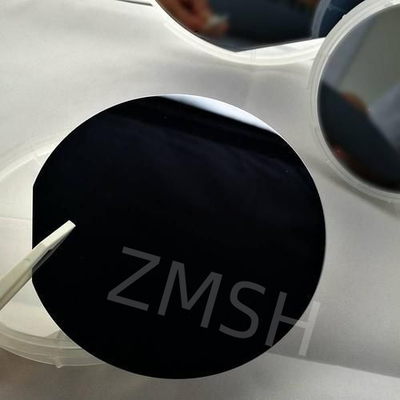

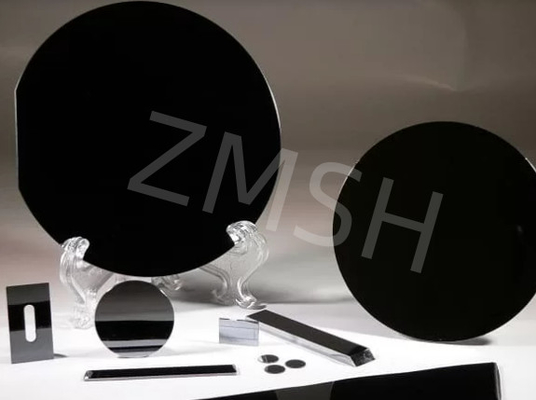

샘플 표시:



시크 실리콘 카바이드 기판 6H-P 타입 0° 축 모스 경도는 레이저 장치에 9.2 3시크 실리콘 카바이드 기판 6H-P 타입 0° 축 모스 경도는 레이저 장치에 9.2 4







FAQ:





1. Q: 타입 4H와 비교하면, 타입 6H-P SIC 기판 축 0° 사이의 성능의 차이는 무엇입니까?



A: 6H 타입의 실리콘 탄화물은 4H 타입에 비해 결정 구조가 다르므로 전기적 특성과 열적 특성과 기계적 강도에 차이가 있을 수 있습니다.0°의 6H-P형 축은 일반적으로 더 안정적인 전기 특성과 더 높은 열 전도성을 가지고 있습니다., 고온, 고주파의 특정 애플리케이션에 적합합니다.





2질문: 4H와 6H SiC의 차이는 무엇입니까?



A: 4H와 6H 실리콘 탄화수소의 주요 차이점은 그들의 결정 구조입니다. 4H는 네모각의 여섯모각 혼합 결정이고 6H는 순수한 여섯모각 결정입니다.
