12인치 시크 싱글 크리스탈 실리콘 탄화물 기판 대용량 고순도 직경 300mm 제품 등급 5G 통신

제품 상세정보

원래 장소: 중국

브랜드 이름: ZMSH

인증: rohs

모델 번호: 크리스탈 sic

지불 및 배송 조건

최소 주문 수량: 10%

가격: by case

포장 세부 사항: 맞춤형 플라스틱 상자

배달 시간: 30 일 만에

지불 조건: T/T

공급 능력: 1000개 pc / 달

최상의 가격을 얻으세요
강조하다:

단일 크리스탈 실리콘 카바이드 기판

,

큰 크기의 실리콘 탄화물 기판

,

300mm 단일 크리스탈 실리콘 탄화물 기판

폴리타입:
4h 엔
직경:
300mm
Sursurface 마감:
DSP, CMP/MP
표면 배향:
4 °에서 <11-20> ± 0.5 °
포장:
단일 독립 무균 포장, 청결 레벨 100
적용:
전원 장치, 새로운 에너지, 5G 통신
폴리타입:
4h 엔
직경:
300mm
Sursurface 마감:
DSP, CMP/MP
표면 배향:
4 °에서 <11-20> ± 0.5 °
포장:
단일 독립 무균 포장, 청결 레벨 100
적용:
전원 장치, 새로운 에너지, 5G 통신
12인치 시크 싱글 크리스탈 실리콘 탄화물 기판 대용량 고순도 직경 300mm 제품 등급 5G 통신

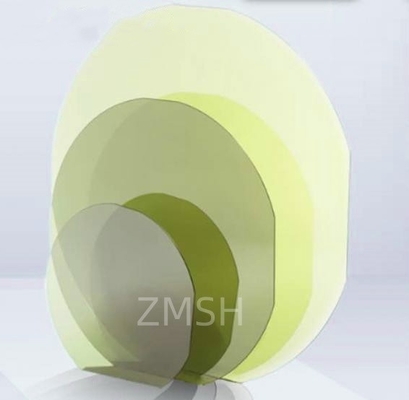

제품 설명:12인치 시크 싱글 크리스탈 실리콘 탄화물 기판 대용량 고순도 직경 300mm 제품 등급 5G 통신 0



12인치 시크 싱글 크리스탈 실리콘 탄화물 기판 대용량 고순도 직경 300mm 제품 등급 5G 통신









12인치 실리콘 카바이드 기판은 반도체 산업에서 중요한 혁신이며, 300mm까지의 크기가 있으며, 전통적인 6 또는 8인치 기판보다 훨씬 크다.크기의 증가 는 하나의 웨이퍼 에서 더 많은 칩 을 만들 수 있다는 의미, 생산 효율성을 크게 높이고 단위 비용을 줄입니다.









12인치 실리콘 카바이드 (SiC) 기판은 광대역 간격 반도체 재료의 중요한 기판이며 상당한 물리적 및 화학적 특성을 가지고 있습니다.고열전도성 및 강한 분해 전기장 강도, 그것은 높은 온도, 고압 및 고 주파수 환경에서 잘 수행합니다.12인치 실리콘 카바이드 기판은 칩 제조 효율을 향상시키고 단일 웨이퍼 영역을 확장함으로써 단위 비용을 줄입니다., 대규모 응용을 가능하게 합니다.

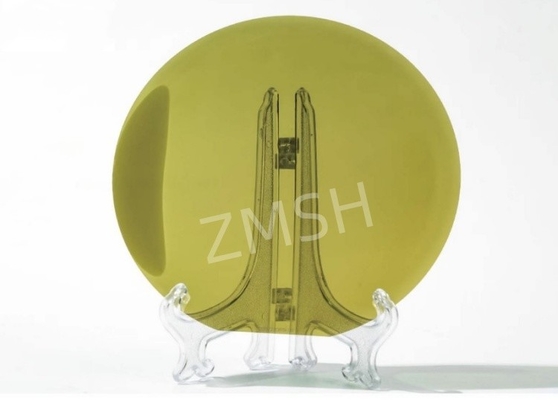

특징:12인치 시크 싱글 크리스탈 실리콘 탄화물 기판 대용량 고순도 직경 300mm 제품 등급 5G 통신 1



물리적 특성:



  • 넓은 대역격 특성:실리콘 탄화물은 폭이 넓고, 약 3.26 eV (4H-SiC) 또는 3.02 eV (6H-SiC) 로 실리콘의 1.1 eV보다 훨씬 높습니다.이것은 실리콘 카바이드가 매우 높은 전기장 강도에서 작동하고 큰 열에 견딜 수있게합니다., 그리고 열 붕괴 또는 파열에 취약하지 않습니다.





  • 고분열 전기장:실리콘카바이드의 고분열 전기장은 실리콘의 10배 정도입니다. 그래서 높은 전압에서 안정적으로 작동할 수 있습니다.고전력 밀도 및 고효율의 전력 전자 시스템에 적합합니다..



  • 고온 저항성:실리콘 카바이드 (SiC) 는 높은 열전도성과 높은 온도 저항성을 가지고 있으며, 작동 온도 범위는 600°C 이상까지 도달할 수 있습니다.극한 환경에서 작동하는 장치에 이상적입니다..



  • 고주파 성능:비록 실리콘 카바이드의 전자 이동성은 실리콘보다 낮지만 여전히 고주파 응용 프로그램을 지원하기에 충분하며 무선 통신, 레이더,고주파 전력 증폭기.



  • 방사능 저항성:실리콘 카바이드 (silicon carbide) 는 강한 방사능 저항성을 가지고 있으며 물질 특성의 현저한 감소 없이 외부 방사능의 간섭을 견딜 수 있습니다.항공우주장치 및 핵전자용 용도로 장점이 있는.

- 네

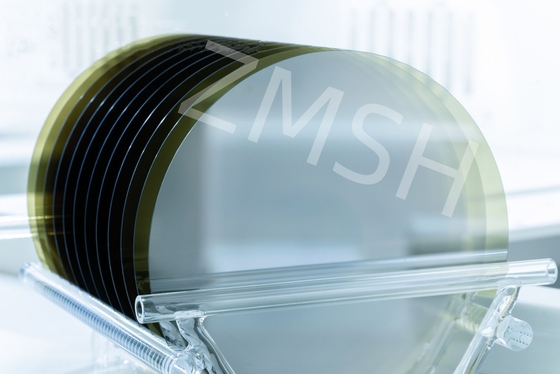

제조 특성:12인치 시크 싱글 크리스탈 실리콘 탄화물 기판 대용량 고순도 직경 300mm 제품 등급 5G 통신 2



  • 크리스탈 성장 기술:화학 증기 퇴적 (CVD) 과 물리적 증기 퇴적 (PVD) 이 결합되어 균일한 필름을 보장합니다.



  • 표면 품질 관리:기계적 화학 닦기 및 레이저 화학 에칭을 통해 표면 품질을 최적화합니다.



  • 결함 관리:낮은 결함 밀도와 제로 레이어 결함 설계, 장치 성능을 향상시킵니다.





경제:



  • 크기가 큰 장점:12인치 웨이퍼의 면적은 8인치 웨이퍼보다 약 118% 더 많으며 단위 비용이 감소합니다.



  • 출력을 높여:칩 절단 수를 줄이고, 생산량을 향상시킵니다.










기술 매개 변수



소재: SiC 단결 결정
크기: 12인치
직경: 300mm
종류: 4H-N
표면 마감: DSP, CMP/MP
표면 방향: 4° <11-20>±0.5°
포장: 단일 독립적인 무성 포장, 청결 수준 100
적용: 전력장치, 새로운 에너지, 5G 통신








응용 프로그램:

12인치 시크 싱글 크리스탈 실리콘 탄화물 기판 대용량 고순도 직경 300mm 제품 등급 5G 통신 3


1.전력전자 및 전력반도체 장치:



12인치 실리콘 카바이드 기판은 MOSFET, IGBT 및 쇼트키 다이오드와 같은 전력 반도체 장치에 널리 사용됩니다. 이러한 장치들은 고효율 전력 관리에 널리 사용됩니다.산업용 전원 공급 장치, 주파수 변환기, 전기 차량12인치 실리콘 카바이드 기판은 전기 구동 시스템의 에너지 효율을 향상시키고 배터리의 충전 속도와 내구성을 향상시킬 수 있습니다..



2.새로운 에너지 및 전기 차량:



실리콘 탄화물 재료가 고전압과 고주파 신호를 효과적으로 처리할 수 있기 때문에,또한 전기차 충전소의 고속 충전 장비에 필수적인 응용을 가지고 있습니다..




3.5G 통신 및 고주파 전자:



12인치 실리콘 카바이드 기판은 뛰어난 고주파 성능으로 5G 베이스 스테이션 및 고주파 RF 장치에서 널리 사용됩니다.신호 전송 효율을 크게 향상시킬 수 있습니다., 신호 손실을 줄이고 5G 네트워크의 고속 데이터 전송을 지원합니다.




4.에너지 필드:



태양광 인버터와 풍력 발전과 같은 재생 에너지 분야에서실리콘 카바이드 기판은 에너지 소비를 줄이고 전력망의 안정성과 신뢰성을 향상시킬 수 있습니다.12인치 시크 싱글 크리스탈 실리콘 탄화물 기판 대용량 고순도 직경 300mm 제품 등급 5G 통신 4에너지 변환 효율을 향상시키는 장비.




5.산업 자동화 및 고전압 전력망:



산업 자동화 장비 및 고전압 전력망의 효율적인 운영을 지원합니다.




6.항공우주 및 극한 환경:



극한 환경에 적응하기 위해 고온 센서와 압력 센서에 사용됩니다.






사용자 정의:12인치 시크 싱글 크리스탈 실리콘 탄화물 기판 대용량 고순도 직경 300mm 제품 등급 5G 통신 5









ZMSH는 12인치 실리콘 카비드 기판 서비스를 제공합니다. 개인 요구에 맞는 정밀 주문 가공,그리고 12인치 실리콘 카바이드 기판의 고품질 공급을 보장하기 위한 정밀 포장.
















FAQ:



1Q: 12인치 실리콘 카바이드 기판을 어떻게 커스터마이즈할까요?
A: 고객은 도핑 농도, 결정 지향 등과 같은 특정 필요에 따라 사용자 정의 요청을 할 수 있습니다.ZMSH는 고객의 개별 요구를 충족시키는 제품을 보장하기 위해 요구 사항에 따라 전문적인 설계 및 생산을 수행합니다..





2Q: 12인치 실리콘 카바이드 기판의 포장 및 배송 과정은 무엇입니까?
A: ZMSH는 배송 전에 12인치 실리콘 카바이드 기판의 엄격한 품질 검사를 수행합니다.ZMSH는 충격 및 습기에 저항하는 전문 포장 재료로 포장됩니다., 그리고 고객 요구 배달 시간 및 주소에 따라 배송.
