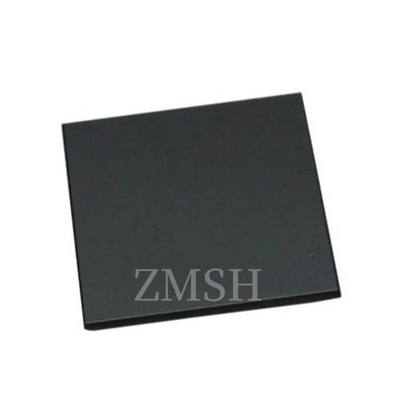

시크 실리콘 탄화물 기판 5.0*5.0mm 제곱 6H-P 타입 두께 350μm 제로 등급 덤미 등급

Name: 시크 실리콘 탄화물 기판 5.0*5.0mm 제곱 6H-P 타입 두께 350μm 제로 등급 덤미 등급
Brand: SHANGHAI FAMOUS TRADE CO.,LTD
SKU: 6H-P SiC
Price: 315.00 USD
Availability: InStock

제품 상세정보

원래 장소: 중국

브랜드 이름: ZMSH

인증: rohs

모델 번호: 6H-P SiC

지불 및 배송 조건

최소 주문 수량: 10%

가격: by case

포장 세부 사항: 맞춤형 플라스틱 상자

배달 시간: 30 일 만에

지불 조건: T/T

공급 능력: 1000개 pc / 달

최상의 가격을 얻으세요

제품 상세정보

제품 설명

강조하다:
                                                                                                                                                                                                                                                                                                                제로급 시크리콘 카바이드 기판, 350μm Sic 실리콘 카비드 기판, 5.0*5.0mm Sic 실리콘 탄화물 기판


표면 경화:	HV0.3>2500	밀도:	3.21G/cm3
열팽창 계수:	4.5 Ｘ 10-6/K	유전체 상수:	9.7
팽창 강도:	>400MPa	소재:	SiC 단결정
크기:	5.0*5.0mm	항복 전압:	5.5MV/센티미터

표면 경화:	HV0.3>2500
밀도:	3.21G/cm3
열팽창 계수:	4.5 Ｘ 10-6/K
유전체 상수:	9.7
팽창 강도:	>400MPa
소재:	SiC 단결정
크기:	5.0*5.0mm
항복 전압:	5.5MV/센티미터

시크 실리콘 탄화물 기판 5.0*5.0mm 제곱 6H-P 타입 두께 350μm 제로 등급 덤미 등급

제품 설명:

시크 실리콘 탄화물 기판 5.0*5.0mm 제곱 6H-P 타입 두께 350μm 제로 등급 덤미 등급

6H-SiC (Hexagonal Silicon Carbide) 는 열전도와 고온 저항성을 갖춘 넓은 대역 반도체 물질입니다.고전력 및 고주파 전자 장치에서 널리 사용됩니다.P형 도핑은 알루미늄 (Al) 과 같은 요소를 도입함으로써 달성되며, 이는 물질을 전자기성으로 만들고 특정 전자 장치 설계에 적합합니다. 대역 간격은 약 3.0 eV입니다.고온 및 고전압 환경에서 작동하기에 적합한. 열 전도성은 많은 전통적인 반도체 재료보다 우월하며 장치의 효율성을 향상시키는 데 도움이됩니다. 기계적 강도: 좋은 기계적 강도, 높은 전력 응용 프로그램에 적합.

전력 전자 분야에서는 MOSFET 및 IGBT와 같은 고효율 전력 장치를 제조하는 데 사용할 수 있습니다.고주파 애플리케이션에서 우수한 성능을 가지고 있으며 통신 장비에 널리 사용됩니다.LED 기술 분야에서, 그것은 파란색과 자외선 LED 장치의 기본 재료로 사용될 수 있습니다.

특징:

·광대역 간격: 광대역 간격은 약 3.0 eV이며, 고온, 고전압 및 고주파 애플리케이션에 적합합니다.

·탁월한 열전도: 좋은 열전도, 열 분비를 돕고 장치 성능과 신뢰성을 향상시킵니다.

·높은 강도와 단단함: 높은 기계적 강도, 파편화 방지 및 마모 방지, 가혹한 환경에서 사용하기에 적합합니다.

·전자 이동성: P형 도핑은 여전히 상대적으로 높은 운반자 이동성을 유지하고 효율적인 전자 장치를 지원합니다.

·광학적 특성: 독보적인 광학적 특성을 가지고 있으며, LED 및 레이저와 같은 광전자 분야에 적합합니다.

·화학적 안정성: 화학적 부패에 대한 좋은 저항성, 가혹한 작업 환경에 적합합니다.

·강한 적응력: 다양한 기판 재료와 결합 할 수 있으며 다양한 응용 시나리오에 적합합니다.

기술 매개 변수:

응용 프로그램:

·전력 전자: MOSFET 및 IGBT와 같은 고효율 전력 장치를 제조하는 데 사용됩니다. 주파수 변환기, 전력 관리 및 전기 차량에 널리 사용됩니다.
·RF 및 마이크로 웨브 장비: 통신 및 레이더 시스템에 적합한 고 주파수 증폭기, RF 전력 증폭기에서 사용됩니다.

·광전자: 특히 파란색과 자외선 응용 분야에서 LED 및 레이저의 기판으로 사용됩니다.

·고온 센서: 좋은 열 안정성으로 인해 고온 센서 및 모니터링 장비에 적합합니다.

·태양광 에너지 및 에너지 시스템: 태양광 인버터 및 다른 재생 에너지 응용 프로그램에서 에너지 변환 효율을 향상시키기 위해 사용됩니다.

·자동차 전자기기: 전기차와 하이브리드 차량의 전력 시스템에서 성능 최적화 및 에너지 절감

·산업용 전기 장비: 에너지 효율과 신뢰성을 향상시키기 위해 광범위한 산업 자동화 장비와 기계에 대한 전력 모듈.

사용자 정의:

우리의 SiC 기판은 6H-P 유형에서 사용할 수 있으며 RoHS 인증을 받았습니다. 최소 주문 양은 10pc이며 가격은 경우에 따라입니다. 포장 세부 사항은 사용자 정의 플라스틱 상자입니다.배달 시간은 30 일 이내에이며 우리는 T / T 지불 조건을 받아들이고. 우리의 공급 능력은 1000pc / 월입니다.5.0*5.0mm중국이 원산지입니다.

우리의 서비스:

1공장 직접 생산 및 판매.

2빠르고 정확한 인용구

324시간 이내에 답변합니다

4ODM: 맞춤형 디자인은 가능합니다.

5빠른 배송과 값비싼 배송

FAQ

Q1. 귀하의 회사는 공장 또는 무역 회사입니까?

우리는 공장이고, 우리는 또한 우리 자신을 수출 할 수 있습니다.

Q2.당신의 회사는 어디에 위치하고 있습니까?
우리 회사는 중국 상하이에 있습니다.

Q3. 제품을 얻기 위해 얼마나 걸릴까요?
일반적으로 3 ~ 4 주가 걸릴 것입니다. 그것은 제품과 크기에 달려 있습니다.
