6인치 시크 실리콘 탄화수소 기판 통신 및 레이더 시스템용 6H-P 타입 직경 150mm Prime Grade

제품 상세정보

원래 장소: 중국

브랜드 이름: ZMSH

인증: rohs

모델 번호: 6H-P SiC

지불 및 배송 조건

최소 주문 수량: 10%

가격: by case

포장 세부 사항: 맞춤형 플라스틱 상자

배달 시간: 30 일 만에

지불 조건: T/T

공급 능력: 1000개 pc / 달

최상의 가격을 얻으세요
강조하다:

시크리콘 카바이드 기판

,

150mm Sic 실리콘 탄화물 기판

,

6인치 시크 실리콘 탄화물 기판

표면 경화:
HV0.3>2500
밀도:
3.21G/cm3
열팽창 계수:
4.5 X 10-6/K
유전체 상수:
9.7
팽창 강도:
>400MPa
소재:
SiC 단결정
크기:
6인치
항복 전압:
5.5MV/센티미터
표면 경화:
HV0.3>2500
밀도:
3.21G/cm3
열팽창 계수:
4.5 X 10-6/K
유전체 상수:
9.7
팽창 강도:
>400MPa
소재:
SiC 단결정
크기:
6인치
항복 전압:
5.5MV/센티미터
6인치 시크 실리콘 탄화수소 기판 통신 및 레이더 시스템용 6H-P 타입 직경 150mm Prime Grade

제품 설명:



6인치 시크 실리콘 탄화물 기판 6H-P 타입 통신 및 레이더 시스템 용 직경 150mm Prime Grade


6H-SiC (Hexagonal Silicon Carbide) 는 열전도와 고온 저항성을 가진 넓은 반구 반도체 물질입니다.고전력 및 고주파 전자 장치에서 널리 사용됩니다.P형 도핑은 알루미늄 (Al) 과 같은 요소를 도입함으로써 달성되며, 이는 물질을 전자기성으로 만들고 특정 전자 장치 설계에 적합합니다. 대역 간격은 약 3.0 eV입니다.고온 및 고전압 환경에서 작동하기에 적합한. 열 전도성은 많은 전통적인 반도체 재료보다 우월하며 장치의 효율성을 향상시키는 데 도움이됩니다. 기계적 강도: 좋은 기계적 강도, 높은 전력 응용 프로그램에 적합.



전력 전자 분야에서는 MOSFET 및 IGBT와 같은 고효율 전력 장치를 제조하는 데 사용할 수 있습니다.고주파 애플리케이션에서 우수한 성능을 가지고 있으며 통신 장비에 널리 사용됩니다.LED 기술 분야에서, 그것은 파란색과 자외선 LED 장치의 기본 재료로 사용될 수 있습니다.

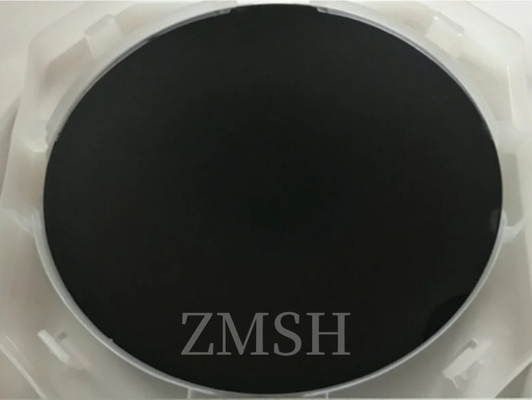

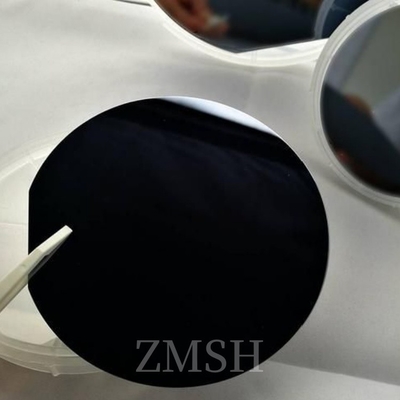

6인치 시크 실리콘 탄화수소 기판 통신 및 레이더 시스템용 6H-P 타입 직경 150mm Prime Grade 06인치 시크 실리콘 탄화수소 기판 통신 및 레이더 시스템용 6H-P 타입 직경 150mm Prime Grade 1




특징:



· 광대역 간격:대역 간격은 약 3.0 eV로 고온, 고전압 및 고주파 애플리케이션에 적합합니다.



· 우수한 열전도성:좋은 열 전도성으로 열 분비를 돕고 장치 성능과 신뢰성을 향상시킵니다.



· 높은 강도와 경직성:높은 기계적 강도, 파편화 방지 및 마모 방지, 가혹한 환경에서 사용하기에 적합합니다.



· 전자 이동성:P형 도핑은 여전히 상대적으로 높은 운반자 이동성을 유지하고 효율적인 전자 장치를 지원합니다.



· 광학적 특성:독보적인 광학적 특성을 가지고 있으며, LED 및 레이저와 같은 광전자 분야에 적합합니다.



· 화학적 안정성:화학적 부패에 대한 좋은 저항성, 가혹한 작업 환경에 적합합니다.



· 강한 적응력:다양한 기판 재료와 결합할 수 있으며 다양한 응용 시나리오에 적합합니다.

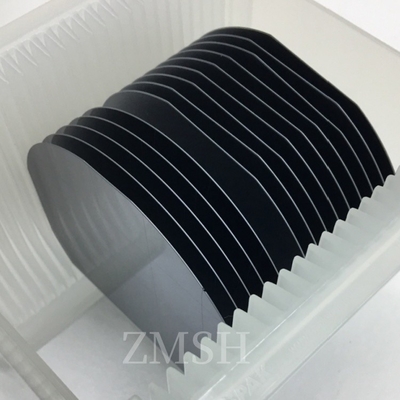

6인치 시크 실리콘 탄화수소 기판 통신 및 레이더 시스템용 6H-P 타입 직경 150mm Prime Grade 2






기술 매개 변수:





6인치 200mm N형 SiC 기판 사양
재산 P-MOS 등급 P-SBD급 D급
크리스탈 사양
크리스탈 형태 4H
폴리 타입 영역 허용되지 않습니다. 면적≤5%
(MPD) a ≤0.2/cm2 ≤0.5 /cm2 ≤5 /cm2
헥스 플릿 허용되지 않습니다. 면적≤5%
헥사고널 폴리 크리스탈 허용되지 않습니다.
포함 a 면적≤0.05% 면적≤0.05% 제1호
저항성 0.015Ω•cm ∙0.025Ω•cm 0.015Ω•cm ∙0.025Ω•cm 0.014Ω•cm ∙0.028Ω•cm
(EPD) a ≤4000/cm2 ≤8000/cm2 제1호
(TED) a ≤3000/cm2 ≤6000/cm2 제1호
(BPD) a ≤1000/cm2 ≤2000/cm2 제1호
(TSD) a ≤600/cm2 ≤1000/cm2 제1호
(충전 오류) ≤0.5% 면적 ≤ 1% 면적 제1호
표면 금속 오염 (Al, Cr, Fe, Ni, Cu, Zn, Pb, Na, K, Ti, Ca,V, Mn) ≤1E11cm-2
기계적 사양
직경 150.0mm +0mm/-0.2mm
표면 방향 원동자: 4° <11-20>±0.5°
기본 평면 길이 47.5mm ± 1.5mm
2차 평면 길이 부차 아파트
기본 평면 방향 <11-20>±1°
2차 평면 지향 제1호
정사각형 오진 방향 ±5.0°
표면 마감 C-Face: 광학 롤러, Si-Face: CMP
웨이퍼 엣지 비벨링
표면 거칠성
(10μm × 10μm)
Si 얼굴 Ra≤0.20 nm; C 얼굴 Ra≤0.50 nm
두께 a 3500.0μm± 25.0μm
LTV ((10mm×10mm) a ≤2μm ≤3μm
(TTV) a ≤6μm ≤ 10μm
(BOW) a ≤15μm ≤ 25μm ≤ 40μm
(Warp) a ≤ 25μm ≤ 40μm ≤ 60μm
표면 사양
칩/인드 아무 것도 허용되지 않음 ≥0.5mm 너비와 깊이 Qty.2 ≤1.0 mm 너비와 깊이
긁어
(Si Face,CS8520)
≤5 및 누적 길이 ≤0.5 × 웨이퍼 지름 ≤5 및 누적 길이 ≤1.5× 웨이퍼 지름
TUA ((2mm*2mm) ≥98% ≥95% 제1호
균열 허용되지 않습니다.
오염 허용되지 않습니다.
가장자리 제외 3mm




응용 프로그램:



· 전력 전자:MOSFET 및 IGBT와 같은 고효율의 전력 장치를 제조하는 데 사용됩니다. 주파수 변환기, 전력 관리 및 전기 차량에 널리 사용됩니다.


· RF 및 마이크로 웨브 장비:고주파 증폭기, RF 전력 증폭기, 통신 및 레이더 시스템에 적합.


· 광전자:LED 및 레이저의 기판으로 사용되며 특히 파란색과 자외선 응용 프로그램에서 사용됩니다.



· 고온 센서:좋은 열 안정성으로 인해 고온 센서 및 모니터링 장비에 적합합니다.



· 태양 에너지 및 에너지 시스템:태양광 인버터 및 다른 재생 에너지 응용 프로그램에서 에너지 변환 효율을 향상시키기 위해 사용됩니다.



· 자동차 전자기기:전기차와 하이브리드 차량의 전력 시스템에서의 성능 최적화 및 에너지 절감



· 산업용 전기 장비:에너지 효율과 신뢰성을 향상시키기 위한 광범위한 산업 자동화 장비와 기계에 대한 전력 모듈.

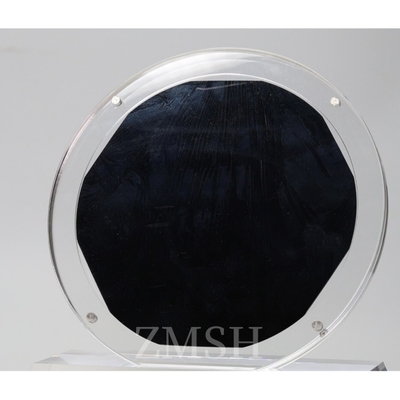

6인치 시크 실리콘 탄화수소 기판 통신 및 레이더 시스템용 6H-P 타입 직경 150mm Prime Grade 3


사용자 정의:



우리의 SiC 기판은 6H-P 유형에서 사용할 수 있으며 RoHS 인증을 받았습니다. 최소 주문 양은 10pc이며 가격은 경우에 따라입니다. 포장 세부 사항은 사용자 정의 플라스틱 상자입니다.배달 시간은 30 일 이내에이며 우리는 T / T 지불 조건을 받아들이고. 우리의 공급 능력은 1000pc / 월입니다. SiC 기판 크기는 지름 150mm 두께 350μm입니다. 원산지는 중국입니다.

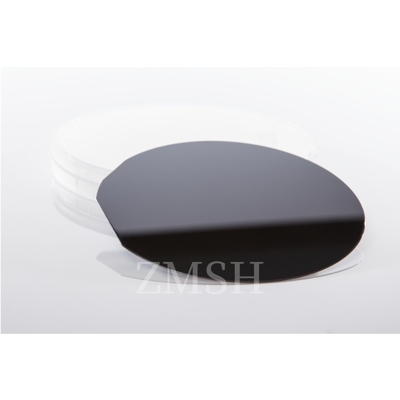

6인치 시크 실리콘 탄화수소 기판 통신 및 레이더 시스템용 6H-P 타입 직경 150mm Prime Grade 4




FAQ:



1Q: 6인치 실리콘 카바이드 기판 6H-P 타입은 무엇입니까?
A: 6인치 실리콘 카바이드 기판 6H-P 타입은 기판으로 만든 6H 결정성 P 타입 (허리 타입) 실리콘 카바이드 물질을 사용하여 6인치 (약 150mm) 의 지름을 의미합니다.6H는 특정 결정 배열과 특성을 가진 실리콘 카바이드의 다형 구조를 나타냅니다., P형은 알루미늄 (Al) 과 같은 도핑 원소로 형성되어 구멍 전도성을 부여합니다.



2질문: 6H-P 6 "SIC 기판에 대해 어떤 서비스를 제공합니까?
A: 우리 회사는 고품질 원자재 선택, 정밀 웨이퍼 성장, 전문적인 절단 및 밀링을 포함하여 6인치 실리콘 카바이드 기판 6H-P 사용자 정의 서비스를 제공합니다.엄격한 품질 테스트각 기판이 고객의 특정 요구 사항과 응용 시나리오를 충족시킬 수 있도록





태그: #6인치 실리콘 카바이드 기판, #Sic 6H-P 타입, #MOS 등급,SBD 등급,D급
