6H-P 실리콘 탄화물 SiC 기판 6인치 SIC 웨이퍼 4H-P 광전자 장치

제품 상세정보

원래 장소: 중국

브랜드 이름: ZMSH

모델 번호: SiC 기판

지불 및 배송 조건

배달 시간: 4-6 주

지불 조건: T/T

최상의 가격을 얻으세요
강조하다:

6 인치 실리콘 탄화물 SiC 기판

,

6H-P 실리콘 카비드 SiC 기판

,

4H-P 실리콘 카비드 SiC 기판

소재:
SiC 단결정
종류:
4H-P / 6H-P
크기:
4 인치
등급:
프라임/더미
맞춤형:
지원받습니다
색상:
검은색
소재:
SiC 단결정
종류:
4H-P / 6H-P
크기:
4 인치
등급:
프라임/더미
맞춤형:
지원받습니다
색상:
검은색
6H-P 실리콘 탄화물 SiC 기판 6인치 SIC 웨이퍼 4H-P 광전자 장치

SiC 서브스트레이트, 실리콘 카바이드 서브스트레이트, SiC 원료 서브스트레이트, 실리콘 카바이드 원료 서브스트레이트, 프라임 등급, 덤미 등급, 4H-P SiC 서브스트레이트, 6H-P SiC 서브스트레이트, 3C-N SiC 2인치 SiC, 4인치 SiC, 6인치 SiC,8인치 SiC, 12인치 SiC, 4H-N, 4H-SEMI, 6H-N, HPSI 타입


P형 SiC 기판에 대해

- 디자인 아트워크와 맞춤형을 지원

- 육각형 결정 (4H SiC), SiC 단결 결정으로 만들어집니다.

- 높은 강도, 모스 강도는 9에 도달합니다.2다이아몬드 다음으로

- 높은 온도 환경에 적합한 우수한 열 전도성

- 높은 주파수, 높은 전력 전자 장치에 적합한 넓은 대역격 특성.


P형 SiC 기체의 설명

6H-P SiC (hexagonal polycrystalline silicon carbide) 는 중요한 반도체 물질로 고온에서 널리 사용됩니다.높은 주파수 및 높은 전력 전자 장치의 뛰어난 열 안정성과 전기적 특성으로 인해그 독특한 육각형 결정 구조는 6H-P SiC가 극한 조건 하에서 좋은 전도성과 기계적 강도를 유지할 수 있습니다.높은 분산 전압과 우수한 열전도성, 그래서 전력 전자 장치, 태양 전지 및 LED에서 큰 응용 잠재력을 보여줍니다.

N형 SiC와 비교했을 때, 6H-P SiC는 도핑 유형과 전도성 메커니즘에서 명백한 차이를 나타냅니다.N형 SiC는 통신기 농도를 높이기 위해 전자 기증자 (질소 또는 인산화 등) 를 추가하여 전도도를 증가시킵니다.반면, 6H-P SiC의 운반자 유형과 농도는 도핑 요소의 선택과 분포에 달려 있습니다. N형 SiC는 일반적으로 전자 이동성이 높고 저항성이 낮습니다.이는 고주파 애플리케이션에서 잘 작동하도록 합니다., 6H-P SiC는 구조적 특성으로 인해 고온 및 고전력 환경에서 안정성을 유지할 수 있습니다.전력 전자제품 및 고온 센서와 같은 애플리케이션에 적합합니다..

6H-P SiC의 생산 과정은 상대적으로 성숙하고 있으며, 주로 화학 증기 퇴적 (CVD) 및 녹기 성장으로 준비됩니다.우수한 기계적 강도와 부식 저항성으로 인해, 6H-P SiC는 특히 가혹한 환경에서 응용을위한 전통적인 실리콘 재료를 대체하는 이상적인 선택으로 간주됩니다.

고효율 장치에 대한 수요가 증가함에 따라 6H-P SiC의 연구 및 개발은 지속적으로 진행되고 있으며 새로운 에너지 차량, 스마트 그리드에서 더 큰 역할을 할 것으로 예상됩니다.,이 둘은 각자의 장점을 가지고 있으며, 선택은 특정 애플리케이션 요구 사항에 따라 포괄적으로 고려되어야 합니다.


P형 SiC 기판에 대한 세부 정보

소유물

P형 4H-SiC, 단일 결정 P형 6H-SiC, 단일 결정
레이시 매개 변수 a=3.082 Å c=10.092 Å

a=3.09 Å

c=15.084 Å

겹치기 순서 ABCB ACBABC
모스 강도 ≈92 ≈92
밀도 3.23g/cm3 30.0g/cm3
열 확장 계수 4.3×10-6/K (?? Caxis) 4.7×10-6/K (?? Caxis) 4.3×10-6/K (?? Caxis) 4.7×10-6/K (?? Caxis)
반열 지수 @750nm no = 2.621 ne = 2671 no=2.612 ne=2.651
다이렉트릭 상수 c~9.66 c~9.66

열전도성

3~5W/cm·K@298K

3~5W/cm·K@298K

밴드 간격 3.26 eV 30.02 eV
전기장 붕괴 2-5×106V/cm 2-5×106V/cm

포화 유동 속도

2.0×105m/s 2.0×105m/s

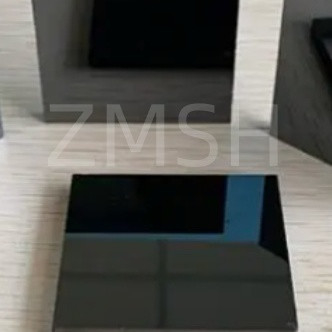

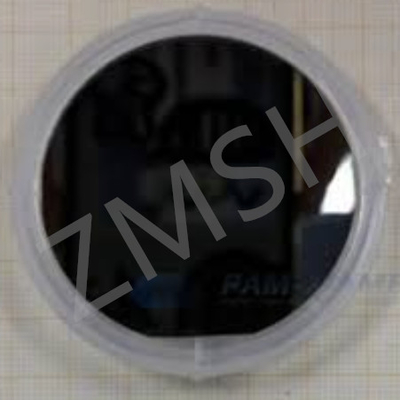

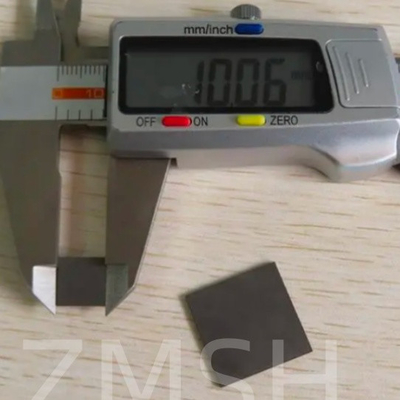

P형 SiC 기판 샘플

6H-P 실리콘 탄화물 SiC 기판 6인치 SIC 웨이퍼 4H-P 광전자 장치 06H-P 실리콘 탄화물 SiC 기판 6인치 SIC 웨이퍼 4H-P 광전자 장치 1

6H-P 실리콘 탄화물 SiC 기판 6인치 SIC 웨이퍼 4H-P 광전자 장치 2


우리에 대해
우리 기업인 ZMSH는 반도체 기판과 광 결정 물질의 연구, 생산, 가공 및 판매에 전문적입니다.
우리는 경험이 많은 엔지니어링 팀, 관리 전문 지식, 정밀 처리 장비,비표준 제품을 처리하는 데 매우 강력한 능력을 제공.
우리는 고객의 필요에 따라 다양한 새로운 제품을 연구, 개발 및 설계 할 수 있습니다.
회사는 "고객 중심, 품질 기반"의 원칙을 준수하고 광전자 재료 분야에서 최상위 수준의 첨단 기술 기업이 되도록 노력할 것입니다.

비슷한 제품 추천

1.4H-SEMI 실리콘 탄화물 SiC 기판 2 인치 두께 350um 500um P 등급 D 등급 SiC 웨이퍼

6H-P 실리콘 탄화물 SiC 기판 6인치 SIC 웨이퍼 4H-P 광전자 장치 3

2. 2" 3" FZ SiO2 싱글 크리스탈 IC 칩 100um 200um 건조 젖은 산화층 100nm 300nm

6H-P 실리콘 탄화물 SiC 기판 6인치 SIC 웨이퍼 4H-P 광전자 장치 4


FAQ

1Q: N-Type와 비교하면 P-Type는 어떨까요?

답: 알루미늄과 같은 3가지 성능의 원소로 도핑된 P형 4H-SiC 기판은 구멍을 가지고 있으며, 높은 온도에서 좋은 전도성과 안정성을 제공합니다.N형 기판, 광스포스와 같은 반효성 원소로 도핑되어, 전자가 대다수 운반자로 있으며, 이는 일반적으로 더 높은 전자 이동성과 낮은 저항성을 초래합니다.

2Q: P-Type SiC 시장 전망은 무엇입니까?
A: P형 SiC 시장 전망은 매우 긍정적입니다. 전기차, 재생 에너지 시스템에서 고성능 전력 전자 장치에 대한 수요 증가로 인해그리고 첨단 산업용.
