N-GaAs 기판 VCSEL 에피와퍼 6인치 GaAs 오리엔테이션 100 111 기가비트 이더넷용 파장 940nm

제품 상세정보

원래 장소: 중국

브랜드 이름: ZMSH

인증: ROHS

지불 및 배송 조건

배달 시간: 2-4weeks

Payment Terms: T/T

최상의 가격을 얻으세요
강조하다:

6인치 GaAs VCSEL 에피와퍼

,

940nm VCSEL 에피와퍼

,

100 111 VCSEL 에피와퍼

Cavity mode Tolerance:
Within3%
캐비티 모드 균일성:
<= 1%
Dopinglevel tolerance:
Within ±30 %
도핑 수준 균일성:
<= 10%
PL Wavelength uniformity:
Std. Dev better than 2nm @inner 140mm
Thickness uniformity:
Better than ±3% @inner 140mm
Mole fraction x tolerance:
Within ±0.03
Mole fraction x Uniformity:
<= 0.03
Cavity mode Tolerance:
Within3%
캐비티 모드 균일성:
<= 1%
Dopinglevel tolerance:
Within ±30 %
도핑 수준 균일성:
<= 10%
PL Wavelength uniformity:
Std. Dev better than 2nm @inner 140mm
Thickness uniformity:
Better than ±3% @inner 140mm
Mole fraction x tolerance:
Within ±0.03
Mole fraction x Uniformity:
<= 0.03
N-GaAs 기판 VCSEL 에피와퍼 6인치 GaAs 오리엔테이션 100 111 기가비트 이더넷용 파장 940nm

N-GaAs 기판 VCSEL 에피와퍼 6인치 GaAs 오리엔테이션 100 111 기가비트 이더넷용 파장 940nm

N-GaAs 서브스트라트 VCSEL 에피 와이퍼

N-GaAs (n형 갈륨 아르세나이드) 기판 VCSEL 에피와퍼수직공간 표면 방출 레이저 (VCSEL) 의 제조에 사용되는 중요한 구성 요소입니다. VCSEL은 고속 광 통신, 3D 센싱 및 LIDAR과 같은 응용 프로그램에서 핵심입니다.웨이퍼는 N형 GaAs 기판에 만들어졌습니다., 이것은 우수한 전기 전도성을 제공하고 부피층 성장에 적합한 기반을 제공합니다.

일반적으로 다양한 복합 반도체로 구성된 부피층은 레이저의 활성 영역을 형성하기 위해 기판에 성장합니다. 이 구조는 수직적으로 빛을 방출 할 수 있습니다.높은 효율성과 배열에 쉽게 통합웨이퍼는 일반적으로 파장의 방출을 지원850 nm 또는 940 nm, 광섬유 통신 및 3D 센싱의 응용에 이상적입니다.

N-GaAs 기판은결함 밀도가 낮습니다., 고성능 장치에 필수적이며고온 가공기계적 안정성 및 열전도성으로 인해 고전력 및 고속 애플리케이션에 적합합니다. 이 웨이퍼는 일반적으로데이터 센터,소비자 전자제품(예: 스마트폰의 얼굴 인식)자동차 시스템LIDAR처럼,비용 효율성그리고확장성생산


N-GaAs 기판 VCSEL 에피와퍼의 구조

N-GaAs 기판 VCSEL 에피와퍼 6인치 GaAs 오리엔테이션 100 111 기가비트 이더넷용 파장 940nm 0


N-GaAs 서브스트라트 VCSEL 에피와퍼의 데이터 시트ZMSH VCSEL EPIWAFER.pdf)

N-GaAs 기판 VCSEL 에피와퍼 6인치 GaAs 오리엔테이션 100 111 기가비트 이더넷용 파장 940nm 1

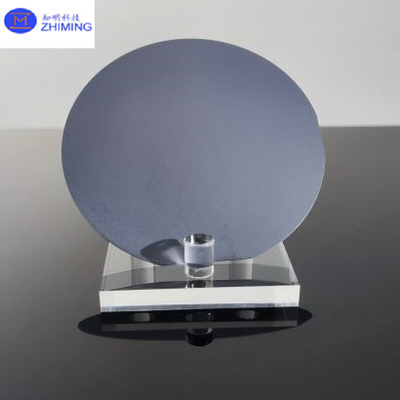

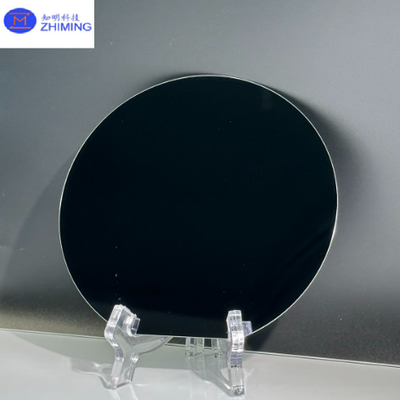

N-GaAs 기판 VCSEL 에피와퍼의 사진

N-GaAs 기판 VCSEL 에피와퍼 6인치 GaAs 오리엔테이션 100 111 기가비트 이더넷용 파장 940nm 2N-GaAs 기판 VCSEL 에피와퍼 6인치 GaAs 오리엔테이션 100 111 기가비트 이더넷용 파장 940nm 3


N-GaAs 기판 VCSEL 에피와퍼의 응용

N-GaAs 기판 VCSEL 에피와퍼다양한 첨단 기술 응용 프로그램에서 널리 사용됩니다. 효율적인 수직 빛 방출, 확장성 및 성능 장점으로 인해 주요 응용 분야는 다음을 포함합니다.

광통신:

  • N-GaAs 기판에 있는 VCSEL는광섬유 통신시스템,기가비트 이더넷그리고데이터 센터, 높은 에너지 효율으로 짧은 거리에 고속 데이터 전송을 지원합니다.

3D 센싱:

  • 들어와소비자 전자제품스마트 폰과 태블릿과 같은 VCSEL는3D 센싱응용 프로그램,얼굴 인식(얼굴 식별)몸짓 인식, 그리고증강현실(AR) 시스템입니다. 그들의 콤팩트한 디자인과 에너지 효율은 모바일 장치에 이상적입니다.

LIDAR (광 탐지 및 범위):

  • VCSEL는LIDAR 시스템에 대해자율주행 차량,드론, 그리고로봇 공학940nm 파장은 LIDAR에서 특히 유용합니다. 야외 조건에서 잘 수행 할 수있는 능력 때문입니다.

레이저 마우스와 프린터:

  • VCSEL 에피와퍼는레이저 마우스정밀한 모션 추적 및레이저 프린터고속, 고해상도 인쇄용

의료 및 산업용 센서:

  • 의료 진단 및 산업 자동화에서 VCSEL는 다음과 같이 사용됩니다.근접 감지,생체 측정 스캔, 그리고위치 설정 시스템정확성과 신뢰성 때문에

N-GaAs 기판 VCSEL 에피와퍼 6인치 GaAs 오리엔테이션 100 111 기가비트 이더넷용 파장 940nm 4N-GaAs 기판 VCSEL 에피와퍼 6인치 GaAs 오리엔테이션 100 111 기가비트 이더넷용 파장 940nm 5N-GaAs 기판 VCSEL 에피와퍼 6인치 GaAs 오리엔테이션 100 111 기가비트 이더넷용 파장 940nm 6

N-GaAs 기판 VCSEL 에피와퍼 6인치 GaAs 오리엔테이션 100 111 기가비트 이더넷용 파장 940nm 7N-GaAs 기판 VCSEL 에피와퍼 6인치 GaAs 오리엔테이션 100 111 기가비트 이더넷용 파장 940nm 8

이러한 응용 프로그램은 현대 기술에서 N-GaAs 기판 VCSEL의 다양성과 중요성을 강조합니다.


N-GaAs 기판 VCSEL 에피와퍼의 특성

N-GaAs 기판 VCSEL 에피와퍼첨단 광전자 애플리케이션, 특히 고속 통신 및 센싱 기술에서 이상적으로 사용할 수있는 몇 가지 중요한 특성을 가지고 있습니다. 주요 특성은 다음을 포함합니다.

높은 전기 전도성:

  • n형 GaAs 기판우수한 전기 전도성을 가지고 있으며, VCSEL의 활성 영역에 효율적으로 운반자를 주입할 수 있습니다.

결함 밀도가 낮다:

  • GaAs 기판은 일반적으로저변화 밀도, 이는 고성능 장치에 매우 중요하며, VCSEL 배열의 균일성과 신뢰성을 보장합니다.

높은 열전도성:

  • 가아스 (GaAs) 는좋은 열전도성, 고전력 작동 중 효율적인 열 분비를 허용하여 연속 및 고속 응용 프로그램에 적합합니다.

파장 튜네이블리티:

  • N-GaAs 기판에 자라는 VCSEL 에피와퍼는 일반적으로 특정 파장의 빛을 방출하도록 조정 할 수 있습니다.850 nm그리고940 nm, 광섬유 통신과 3D 센싱에 최적입니다.

수직 방출:

  • 수직 구덩이 구조VCSEL의 경우 웨이퍼 표면에 수직으로 빛 방출이 가능하며, 화면에 효율적인 통합을 가능하게 하며, 이 웨이퍼는 컴팩트하고 고밀도 광 장치에 이상적입니다.

확장성:

  • N-GaAs 기판은대용량, 저렴한 생산, 소비자 전자제품, 자동차 및 통신 산업에 매력적인 선택입니다.

온도 안정성:

  • GaAs 기판에 있는 VCSEL는다양한 온도에서 안정적인 성능, 데이터 센터와 자율주행 차량과 같은 까다로운 환경에서 안정적인 작동을 보장합니다.

이러한 특성은 N-GaAs VCSEL 에피와퍼를 고속, 효율적이고 신뢰할 수있는 광전자 성능을 요구하는 응용 프로그램에 이상적으로 만듭니다.


ZMSH에서 N-GaAs 기판 VCSEL 에피와퍼

N-GaAs (n형 갈륨 아르세나이드) 기판 VCSEL 에피와퍼VCSEL의 제조에 필수적인 구성 요소입니다.광통신,3D 센싱, 그리고LIDARN-GaAs로 만들어진 웨이퍼는전기 전도성그리고 높은 효율의 수직 빛 방출을 가능케 하는850 nm그리고940 nm.

ZMSH이 고품질 웨이퍼를 공급하고 첨단 테스트 방법을 통해 제품의 신뢰성을 보장합니다.PL 매핑,F-P 매핑, 그리고캐비티 모드이러한 테스트는 고성능 애플리케이션에 필수적인 낮은 결함 밀도를 유지하고 웨이퍼의 균일성을 보장합니다.파장및 구성, 예를 들어940nm 단절 VCSEL, 다양한 산업적 요구를 충족합니다.

ZMSH의 상세한 품질 관리와 확장성으로, 이러한 웨이퍼는데이터 센터,소비자 전자제품(예: 얼굴 인식), 그리고자동차 시스템, 제공비용 효율성그리고신뢰성해결책.
