제품 상세정보
원래 장소: 중국
브랜드 이름: ZMSH
인증: rohs
모델 번호: 6/8/12INCH GaN ON 실리콘
지불 및 배송 조건
최소 주문 수량: 1PCS
가격: by case

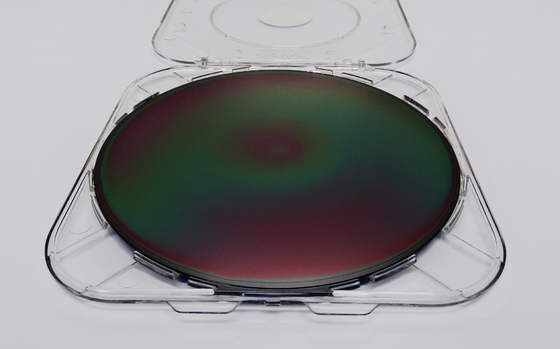

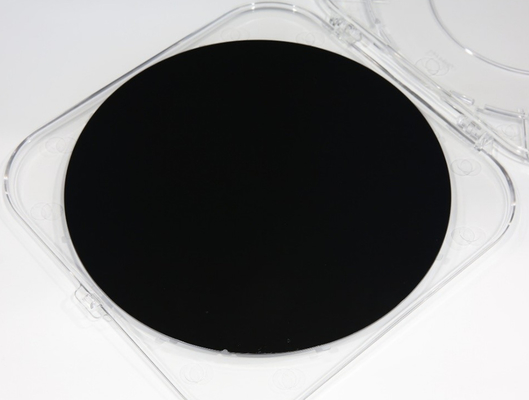

포장 세부 사항: 매엽 컨테이너 또는 25 PC 카세틀 박스
배달 시간: 2-4weeks
지불 조건: 전신환, 웨스턴 유니온
공급 능력: 100 PC
순수성: |
99.9% |
적용: |
낮은 온도 합금 |
어떤 EINECS.: |
247-129-0 |
등급기준: |
공업적 등급 |
MF: |
GaN |
CAS 번호: |
25617-97-4 |
순수성: |
99.9% |
적용: |
낮은 온도 합금 |
어떤 EINECS.: |
247-129-0 |
등급기준: |
공업적 등급 |
MF: |
GaN |
CAS 번호: |
25617-97-4 |

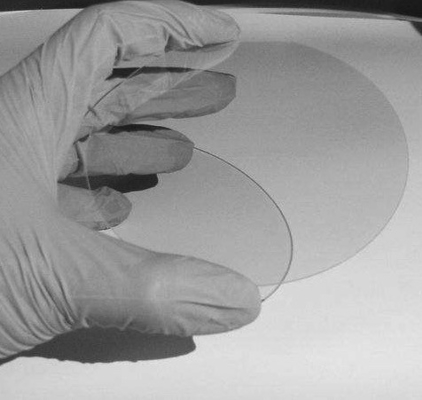

8인치 12인치 6인치 GAN-ON-SI EPI-WAFERS
GaN 에피타시얼 웨이퍼 (GaN EPI on Silicon)

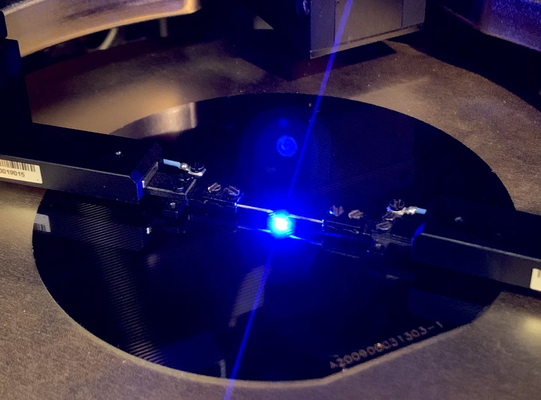

ZMSH는 상하이에서 GaN-on-Si 대동성 웨이퍼의 에이전트입니다. 갈륨 질산화 (GaN) 는 넓은 에너지 격차로 인해 전력 장치 및 파란색 발광 다이오드에서 널리 사용되었습니다.
소개
에너지 절감과 정보통신 시스템의 발전에 대한 필요성이 증가하고 있습니다.우리는 차세대 반도체 재료로 갈륨 나트라이드 (GaN) 를 가진 넓은 대역 반도체 기판을 개발했습니다..
컨셉: 실리콘 기판에 단일 결정 GaN 얇은 필름을 재배함으로써 다음 세대의 장치에 대용하고 저렴한 반도체 기판을 생산할 수 있습니다.
.
대상: 가전용품용: 수백 개의 고장 전압을 가진 스위치 기기 및 인버터. 휴대 전화 기지 스테이션용: 고전력 및 고주파 트랜지스터.
장점: 우리의 실리콘 기판은 다른 실리콘 탄화물 또는 사파이어 기판보다 GaN를 재배하는 것이 저렴하며 고객의 요구 사항에 맞춘 GaN 장치를 제공할 수 있습니다.
어휘 목록
광대역 간격
Band gap refers to the energy field formed by the band structure in a crystal that does not contain electrons (semiconductor materials with a band gap larger than silicon are often referred to as wide band gap semiconductors)광학 투명성과 높은 전기 분해 전압을 가진 넓은 대역 물질
헤테로 융합
다양한 재료의 스택입니다. 일반적으로 반도체 분야에서 서로 다른 성분을 가진 반도체 재료의 비교적 얇은 필름이 쌓여 있습니다.혼합 결정의 경우, 원자적으로 매끄러운 인터페이스와 좋은 인터페이스 특성을 가진 헤테로 융합이 발생합니다. 이러한 인터페이스로 인해 높은 전자 이동성을 가진 2 차원 전자 가스 층이 생성됩니다.
