RF 애플리케이션을 위한 4Inch 6INCH GaN ON 상태 실리콘 간-온-식 epi 웨이퍼
  • RF 애플리케이션을 위한 4Inch 6INCH GaN ON 상태 실리콘 간-온-식 epi 웨이퍼
  • RF 애플리케이션을 위한 4Inch 6INCH GaN ON 상태 실리콘 간-온-식 epi 웨이퍼
  • RF 애플리케이션을 위한 4Inch 6INCH GaN ON 상태 실리콘 간-온-식 epi 웨이퍼
  • RF 애플리케이션을 위한 4Inch 6INCH GaN ON 상태 실리콘 간-온-식 epi 웨이퍼

RF 애플리케이션을 위한 4Inch 6INCH GaN ON 상태 실리콘 간-온-식 epi 웨이퍼

원래 장소 중국
브랜드 이름 ZMSH
인증 rohs
모델 번호 6/8/12INCH GaN ON 실리콘
제품 상세정보
재료:
실리콘 기판
에피층 두께:
2-7um
소재:
갈륨산화 웨이퍼
전통적인 제조업:
분자 빔 표본 분석
MOQ:
1pcs
크기:
4인치/6인치/8인치/12인치
적용:
마이크로 LED 응용 프로그램
전자 사용:
전자공학, 고속 스위칭 회로, 적외선 회로
하이 라이트:

GaN 실리콘 기판

,

4 인치 비화 갈륨 웨이퍼

,

RF 애플리케이션을 위한 반도체 기판

제품 설명

8인치 12인치 6인치 GAN-ON-SI EPI-WAFERS

8인치 100mm 150mm 200mm 300mm GAN-ON-SI EPI 와퍼



GaN 에피타시얼 웨이퍼 (GaN EPI on Silicon)
ZMSH는 상하이에서 GaN-on-Si 대동성 웨이퍼의 에이전트입니다. 갈륨 질산화 (GaN) 는 넓은 에너지 격차로 인해 전력 장치 및 파란색 발광 다이오드에서 널리 사용되었습니다.


소개
에너지 절감과 정보통신 시스템의 발전에 대한 필요성이 증가하고 있습니다.우리는 차세대 반도체 재료로 갈륨 나트라이드 (GaN) 를 가진 넓은 대역 반도체 기판을 개발했습니다..
컨셉: 실리콘 기판에 단일 결정 GaN 얇은 필름을 재배함으로써 다음 세대의 장치에 대용하고 저렴한 반도체 기판을 생산할 수 있습니다.

.
대상: 가전용품용: 수백 개의 고장 전압을 가진 스위치 기기 및 인버터. 휴대 전화 기지 스테이션용: 고전력 및 고주파 트랜지스터.
장점: 우리의 실리콘 기판은 다른 실리콘 탄화물 또는 사파이어 기판보다 GaN를 재배하는 것이 저렴하며 고객의 요구 사항에 맞춘 GaN 장치를 제공할 수 있습니다.


어휘 목록
광대역 간격
Band gap refers to the energy field formed by the band structure in a crystal that does not contain electrons (semiconductor materials with a band gap larger than silicon are often referred to as wide band gap semiconductors)광학 투명성과 높은 전기 분해 전압을 가진 넓은 대역 물질


헤테로 융합
다양한 재료의 스택입니다. 일반적으로 반도체 분야에서 서로 다른 성분을 가진 반도체 재료의 비교적 얇은 필름이 쌓여 있습니다.혼합 결정의 경우, 원자적으로 매끄러운 인터페이스와 좋은 인터페이스 특성을 가진 헤테로 융합이 발생합니다. 이러한 인터페이스로 인해 높은 전자 이동성을 가진 2 차원 전자 가스 층이 생성됩니다.



GaN-on-Si 전력 애플리케이션 에피 웨이퍼의 사양

제품 사양
부문 가치/범위
기질 Si
웨이퍼 지름 100mm, 150mm, 200mm, 300mm
에피층 두께 2-7μm
웨이퍼 아우 <30μm, 전형적인
표면 형태 RMS < 0.5nm 5×5 μm2
막장 AlXGa1-XN, 0
캡 레이어 인시투 SiN 또는 GaN (D 모드); p GaN (E 모드)
2DEG 밀도 > 9E12/cm2 (20nm Al0.25GaN, 150mm)
전자 이동성 > 1800cm2 /Vs (20nm Al0.25GaN, 150mm)

FGaN-on-Si RF 애플리케이션 에피 웨이퍼의 사양적용ems 값/범위
하반기 HR_Si / SiC
웨이퍼 지름 100mm, SiC 150mm,
100mm, 150mm, 200mm HR_Si
에피층 두께 2-3μm
웨이퍼 아우 <30μm, 전형적인
표면 형태 RMS < 0.5nm 5×5 μm2
장벽 AlGaN 또는 AlN 또는 InAlN
캡 레이어 인시투 SiN 또는 GaN

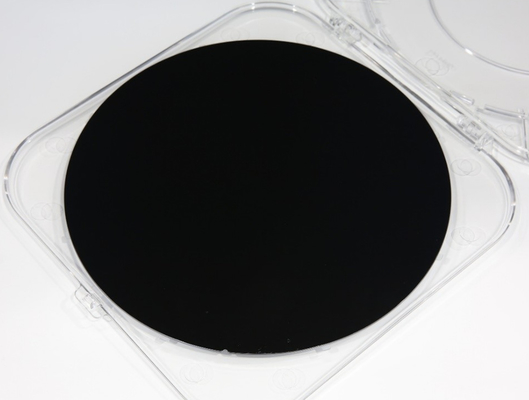

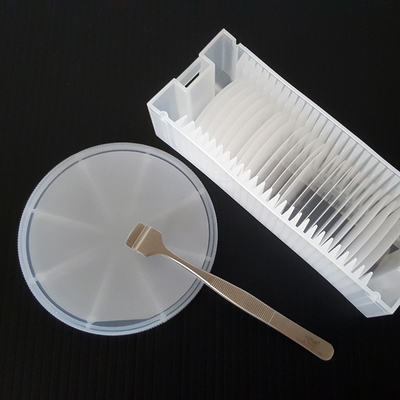

RF 애플리케이션을 위한 4Inch 6INCH GaN ON 상태 실리콘 간-온-식 epi 웨이퍼 0

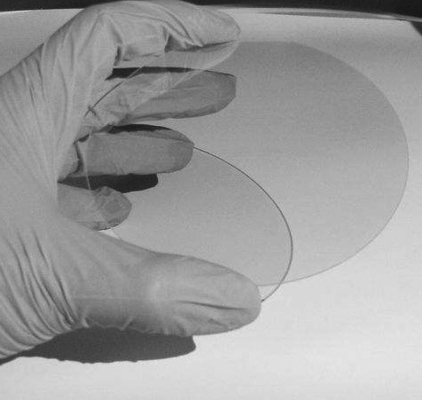

RF 애플리케이션을 위한 4Inch 6INCH GaN ON 상태 실리콘 간-온-식 epi 웨이퍼 1

• 핵심 기술 팀 구성원은 모두 GaN에서 10 년 이상의 경험을 가지고 있습니다.
용량
• 3300m2 1000급 청정실
• 150mm GaN 에피와퍼에 대해 연간 200k pcs
제품
다양성
• GaN-on-Si (최고 300mm)
• GaN-on-SiC (최고 150mm)
• GaN-on-HR_Si (최고 200mm)
• 가안-나-사피어 (최고 150mm)
• GaN에 GaN
지적재산권 및 품질 • 중국, 미국, 일본 등에서 ~400건의 특허 출원
>100만원
• imec로부터 ~ 80개의 특허의 라이선스
• 설계 및 설계에 대한 ISO9001:2015 인증서
가안 에피 물질 제조


FAQ:



Q: MOQ는 얼마인가요?

A: (1) 재고를 위해, MOQ는 1pcs입니다.

(2) 맞춤형 제품에 대한 MOQ는 5pcs입니다.



Q: 배송 방법과 비용은?

A: ((1) 우리는 DHL, FEDEX, EMS 등을 받아 들인다.

(2) 자신의 익스프레스 계좌를 가지고 있다면, 그것은 훌륭합니다. 그렇지 않으면, 우리는 당신이 그들을 배송 도울 수 있습니다.

화물 운송은 실제 결제와 일치합니다.



Q: 배송시간은 얼마인가요?

재고: 배달은 주문 후 5 일입니다.

맞춤형 제품: 배송은 주문 후 2 ~ 3 주입니다.



Q: 표준 제품이 있나요?

A: 우리의 표준 제품은 4인치 0.65mm,0.5mm 닦은 웨이퍼

질문: 어떻게 지불하나요?

A:50% 보증금, 배달 전에 남아 T / T,

Q: 내 필요에 따라 제품을 사용자 정의 할 수 있습니까?

A: 예, 우리는 당신의 광학에 대 한 재료, 사양 및 광학 코팅을 사용자 정의 할 수 있습니다

당신의 필요에 따라 구성 요소.
