제품 상세정보
원래 장소: 중국
브랜드 이름: ZMSH
모델 번호: GaN-on-Si 웨이퍼
지불 및 배송 조건
배달 시간: 2-4 주
지불 조건: T/T
소재: |
sI 서브스트레이트에 있는 GaN 층 |
크기: |
4인치, 6인치 8인치 |
배향: |
<111> |
두께: |
500um/ 650um |
단단함: |
9.0 모스 |
사용자 정의: |
지원 |
소재: |
sI 서브스트레이트에 있는 GaN 층 |
크기: |
4인치, 6인치 8인치 |
배향: |
<111> |
두께: |
500um/ 650um |
단단함: |
9.0 모스 |
사용자 정의: |
지원 |
가이온 (GaN) 은 Si 복합 웨이퍼, Si 복합 웨이퍼, 실리콘 웨이퍼, 복합 웨이퍼, 가이온 (GaN) 은 Si 기판, 실리콘 카비드 기판, 4인치, 6인치, 8인치, 실리콘 (Si) 기판에 갈륨 질소 (GaN) 층
Si 웨이퍼에 있는 GaN의 특성
시 와이퍼에 있는 GaN에 대한 더 많은 정보
GaN-on-Si는 갈륨나이트라이드 (GaN) 와 실리콘 (Si) 의 장점을 결합한 반도체 물질이다.
GaN은 넓은 대역 간격, 높은 전자 이동성 및 높은 온도 저항의 특성을 가지고 있으며, 이는 고주파 및 고전력 응용 분야에서 상당한 이점을 갖습니다.
그러나 전통적인 GaN 장치는 일반적으로 사피르 또는 실리콘 카바이드와 같은 비싼 기판 재료를 기반으로합니다.
이와는 달리, GaN-on-Si는 더 저렴하고 더 큰 실리콘 웨이퍼를 기판으로 사용하여 생산 비용을 크게 줄이고 기존 실리콘 기반 공정과의 호환성을 향상시킵니다.
이 물질은 전력 전자제품, RF 장치 및 광 전자제품에 널리 사용됩니다.
예를 들어, GaN-on-Si 장치는 전력 관리, 무선 통신 및 고체 조명 분야에서 우수한 성능을 보여주었습니다.
또한 제조 기술의 발전으로 GaN-on-Si는 전통적인 실리콘 기반 장치를 더 다양한 응용 분야에서 대체 할 것으로 예상됩니다.전자 기기의 더 많은 소형화와 효율성을 촉진하는 것.
기타 자세한 사항GaN on Si웨이퍼
| 매개 변수 범주 | 매개 변수 | 가치/범위 | 언급 |
| 재료 특성 | GaN 대역 간격 너비 | 3.4 eV | 넓은 대역 간격 반도체, 고온, 고전압 및 고주파 애플리케이션에 적합 |
| 실리콘 (Si) 반구 너비 | 1.12 eV | 기판 재료로 실리콘은 더 나은 비용 효율성을 제공합니다. | |
| 열전도성 | 130~170W/m·K | GaN 층과 실리콘 기판의 열 전도도는 약 149 W/m·K입니다. | |
| 전자 이동성 | 1000~2000cm2/V·s | GaN 층의 전자 이동성은 실리콘보다 높습니다. | |
| 다이렉트릭 상수 | 9.5 (GaN), 11.9 (Si) | GaN와 실리콘의 변전 | |
| 열 확장 계수 | 5.6ppm/°C (GaN), 2.6ppm/°C (Si) | GaN와 실리콘의 열 팽창 계수는 일치하지 않아 스트레스가 발생할 수 있습니다. | |
| 라티스 상수 | 3.189 Å (GaN), 5.431 Å (Si) | GaN와 Si의 격자 상수는 일치하지 않아 변동이 발생할 수 있습니다. | |
| 위장 밀도 | 108-109cm−2 | 에피타시얼 성장 과정에 따라 GaN 계층의 전형적인 굴절 밀도 | |
| 기계적 경직성 | 9 모스 | 갈리엄 질산의 기계적 경직성 은 착용 저항성 과 내구성 을 제공한다 | |
| 웨이퍼 사양 | 웨이퍼 지름 | 2인치, 4인치, 6인치, 8인치 | 일반적인 GaN-on-Si 웨이퍼 크기 |
| GaN층 두께 | 1~10μm | 특정 애플리케이션 요구 사항에 따라 달라집니다. | |
| 기판 두께 | 500~725μm | 기계적 강도를 지원하는 실리콘 기판의 전형적인 두께 | |
| 표면 거칠성 | < 1 nm RMS | 닦은 후 표면의 거칠기는 고품질의 대두성 성장을 보장합니다. | |
| 계단 높이 | < 2 nm | GaN 계층의 단계 높이는 장치 성능에 영향을 미칩니다. | |
| 워크페이지 | < 50μm | 웨이퍼의 굽은 면은 제조 과정의 호환성에 영향을 미칩니다. | |
| 전기적 특성 | 전자 농도 | 1016~1019cm-3 | GaN 층의 n형 또는 p형 도핑 농도 |
| 저항성 | 10−3-10−2 Ω·cm | GaN 층의 전형적인 저항성 | |
| 전기장 붕괴 | 3 MV/cm | GaN 계층의 높은 분해 전기장 강도는 고전압 장치에 적합합니다. | |
| 광학 성능 | 방출 파장 | 365~405 nm (UV/블루 라이트) | LED 및 레이저와 같은 광 전자 장치에서 사용되는 GaN 물질의 방출 파장 |
| 흡수 계수 | ~104cm-1 | 가시광선 범위에서 GaN 물질의 흡수 계수 | |
| 열 특성 | 열전도성 | 130~170W/m·K | GaN 층과 실리콘 기판의 열 전도도는 약 149 W/m·K입니다. |
| 열 확장 계수 | 5.6ppm/°C (GaN), 2.6ppm/°C (Si) | GaN와 실리콘의 열 팽창 계수는 일치하지 않아 스트레스가 발생할 수 있습니다. | |
| 화학적 성질 | 화학적 안정성 | 높은 | 갈륨 나이트라이드는 좋은 부식 저항성을 가지고 있으며 혹독한 환경에 적합합니다. |
| 표면 처리 | 먼지와 오염이 없는 | GaN 웨이퍼 표면의 청결성 요구 사항 | |
| 기계적 특성 | 기계적 경직성 | 9 모스 | 갈리엄 질산의 기계적 경직성 은 착용 저항성 과 내구성 을 제공한다 |
| 영의 모듈 | 350 GPa (GaN), 130 GPa (Si) | 장치의 기계적 특성에 영향을 미치는 GaN와 실리콘의 영 모듈 | |
| 생산 매개 변수 | 부근성장 방법 | MOCVD, HVPE, MBE | GaN 층의 대각선 성장에 대한 일반적인 방법 |
| 수익률 | 프로세스 제어와 웨이퍼 크기에 따라 달라집니다. | 이산율은 굴절 밀도와 warpage와 같은 요인에 의해 영향을 받는다 | |
| 성장 온도 | 1000~1200°C | GaN 층의 대각선 성장의 전형적인 온도 | |
| 냉각 속도 | 제어 냉각 | 열압력 과 변형 을 방지 하기 위해, 냉각 속도 는 보통 조절 됩니다 |

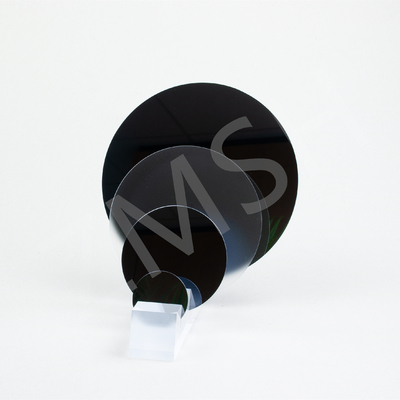

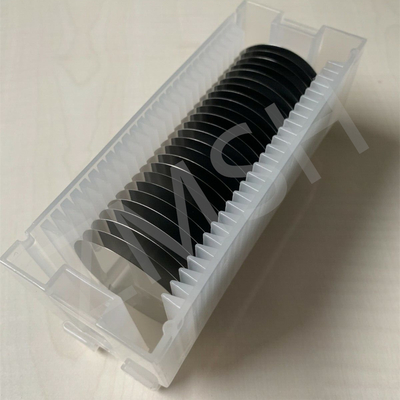

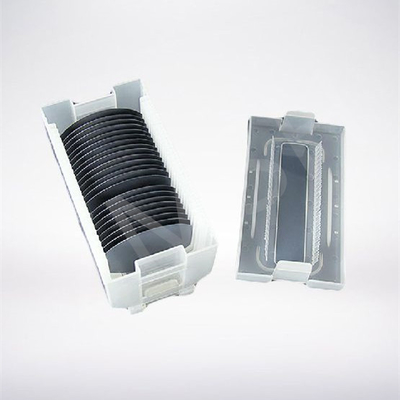

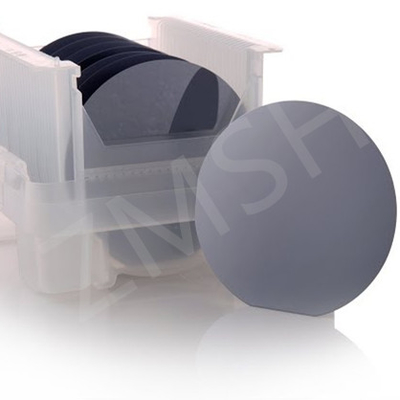

표본GaN on Si웨이퍼
*간간, 당신은 추가 요구 사항이 있다면, 한 개인화하기 위해 저희에게 연락하십시오.
비슷한 제품 추천
1.4인치 6인치 GaN-on-Si GaN-on-SiC 에피 웨이퍼 RF 적용
2.2" 3" FZ SiO2 싱글 크리스탈 IC 칩 100um 200um 건조 젖은 산화층 100nm 300nm
FAQ
1. 질문: 다른 웨이퍼에 비해 Si 웨이퍼에 GaN의 비용은 어떻게 될까요?
A: 실리콘 탄화물 (SiC) 또는 사파이어 (Al2O3) 와 같은 다른 기판 재료와 비교하면 실리콘 기반의 GaN 웨이퍼는 특히 큰 크기의 웨이퍼 제조에서 명백한 비용 이점을 가지고 있습니다..
2질문: 시 와이퍼에 가안의 미래 전망은 어떨까요?
A: GaN on Si 웨이퍼는 우수한 전자 성능과 비용 효율성으로 인해 점차 전통적인 실리콘 기반 기술을 대체하고 있습니다.그리고 위의 많은 분야에서 점점 더 중요한 역할을 하고 있습니다..
