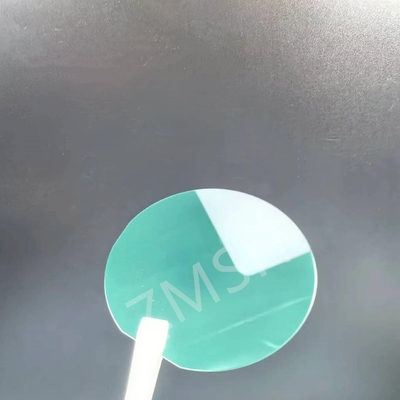

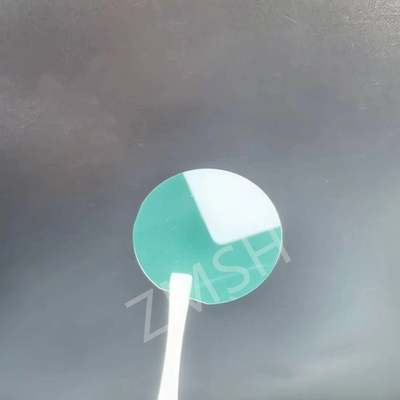

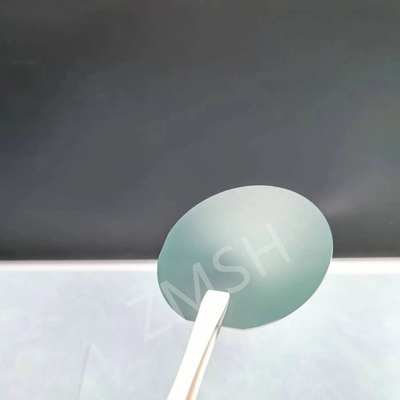

2인치 시크 기판 6H-N 타입 두께 350um 650um 시크 웨이퍼

제품 상세정보

원래 장소: 중국

브랜드 이름: ZMSH

Model Number: 6H-N SiC

지불 및 배송 조건

배달 시간: 2-4 주

Payment Terms: T/T

최상의 가격을 얻으세요
강조하다:

650um Sic 기판

,

2인치 시크 서브스트라트

,

6H-N 시크 기판

소재:
SiC 단결정
종류:
6H-N
크기:
2인치
두께:
350mm 또는 650mm
등급:
P급 또는 D급
단단함:
≈ 9.2 (Mohs)
소재:
SiC 단결정
종류:
6H-N
크기:
2인치
두께:
350mm 또는 650mm
등급:
P급 또는 D급
단단함:
≈ 9.2 (Mohs)
2인치 시크 기판 6H-N 타입 두께 350um 650um 시크 웨이퍼

6H n형 실리콘 탄화물 (SiC) 단일 결정 기판은 고전력, 고주파 및 고온 전자 응용 분야에서 널리 사용되는 필수 반도체 재료입니다.헥사고널 결정 구조로 유명합니다., 6H-N SiC는 넓은 대역 간격과 높은 열 전도성을 제공하여 까다로운 환경에 이상적입니다.

이 물질의 높은 분해 전기장과 전자 이동성은 효율적인 전력 전자 장치의 개발을 가능하게합니다.전통적인 실리콘으로 만든 것보다 더 높은 전압과 온도에서 작동할 수 있습니다.그것의 우수한 열 전도성은 높은 전력 응용 프로그램에서 성능과 신뢰성을 유지하는 데 중요한 효과적인 열 분비를 보장합니다.

라디오 주파수 (RF) 응용 프로그램에서 6H-N SiC의 특성은 향상된 효율과 함께 더 높은 주파수에서 작동 할 수있는 장치의 창조를 지원합니다.화학적 안정성 과 방사선 에 대한 저항성 은 또한 그 가 혹독 한 환경 에서 사용 될 수 있도록 적합 하게 한다항공우주 및 국방 분야를 포함한.

또한 6H-N SiC 기체는 자외선 광 탐지기와 같은 광 전자 장치의 필수 요소이며 넓은 대역 간격으로 효율적인 자외선 검출이 가능합니다.이 성질의 조합은 6H n형 SiC를 현대 전자 및 광 전자 기술의 발전에 다재다능하고 필수적인 재료로 만듭니다..

2인치 시크 기판 6H-N 타입 두께 350um 650um 시크 웨이퍼 0

SiC 웨이퍼특징:

  • 제품 이름:SiC하위먹었다
  • 육각형 구조: 고유한 전자적 특성
  • 높은 전자 이동성: ~ 600cm2/V·s
  • 화학적 안정성: 부식 저항성
  • 방사능 저항성: 가혹한 환경에 적합합니다.
  • 낮은 내성 운반자 농도: 높은 온도에서 효율적입니다.
  • 내구성: 강한 기계적 특성
  • 광전자 능력: 효과적인 자외선 검출

SiC 웨이퍼기술 매개 변수:

재산 4H-SiC, 단일 결정 6H-SiC, 단일 결정
레이시 매개 변수 a=3.076 Å c=10.053 Å a=3.073 Å c=15.117 Å
겹치기 순서 ABCB ABCACB
모스 강도 ≈92 ≈92
밀도 3.21g/cm3 3.21g/cm3
열 확장 계수 4-5×10-6/K 4-5×10-6/K
반열 지수 @750nm no = 2 입니다.61 no = 2 입니다.60
ne = 266 ne = 265
다이 일렉트릭 상수 c~9.66 c~9.66

열전도성

(N형, 0.02 오름.cm)

a~4.2 W/cm·K@298K
c~3.7 W/cm·K@298K

열전도성

(반 단열)

a~4.9 W/cm·K@298K a~4.6 W/cm·K@298K
c~3.9 W/cm·K@298K c~3.2 W/cm·K@298K
밴드 간격 3.23 eV 30.02 eV
전기장 붕괴 3~5×106V/cm 3~5×106V/cm
포화 유동 속도 2.0×105m/s 2.0×105m/s

2인치 시크 기판 6H-N 타입 두께 350um 650um 시크 웨이퍼 1

SiC 웨이퍼응용 프로그램:

SiC (실리콘 탄화물) 기판은 높은 열전도, 높은 전기장 강도 및 넓은 대역 간격과 같은 고유한 특성으로 인해 다양한 고성능 응용 분야에서 사용됩니다.몇 가지 응용 프로그램:

  • 전력전자:

    • 고전압 MOSFET
    • IGBT (insulate gate bipolar transistors)
    • 스콧키 다이오드
    • 전력 인버터
  • 고주파 장치:

    • RF (라디오 주파수) 증폭기
    • 마이크로파 트랜지스터
    • 밀리미터파 장치
  • 고온 전자제품:

    • 가혹한 환경용 센서 및 회로
    • 항공우주 전자제품
    • 자동차 전자제품 (예를 들어, 엔진 제어 장치)
  • 광전자:

    • 자외선 (UV) 광탐지장
    • 광발광 다이오드 (LED)
    • 레이저 다이오드
  • 재생 에너지 시스템:

    • 태양광 인버터
    • 풍력 터빈 변환기
    • 전기차의 파워트레인
  • 산업 및 방위:

    • 레이더 시스템
    • 위성 통신
    • 원자력 원자로 장비

SiC 웨이퍼사용자 정의:

우리는 귀하의 특정 요구 사항을 충족시키기 위해 SiC 기판의 크기를 사용자 정의 할 수 있습니다. 우리는 또한 10x10mm 또는 5x5mm 크기의 4H-Semi HPSI SiC 웨이퍼를 제공합니다.

가격은 케이스에 따라 결정되며 포장 세부 사항은 귀하의 취향에 따라 사용자 정의 할 수 있습니다.

배송시간은 2-4주 안에입니다. 우리는 T/T로 지불을 받아요.

SiC 웨이퍼지원 및 서비스:

우리의 SiC 기판 제품은 최적의 성능과 고객 만족을 보장하기 위해 포괄적인 기술 지원과 서비스를 제공합니다.

저희 전문가 팀은 제품 선택, 설치 및 문제 해결에 도움을 줄 수 있습니다.

우리는 고객들이 투자를 극대화할 수 있도록 제품 사용과 유지보수에 대한 교육과 교육을 제공합니다.

또한, 우리는 지속적인 제품 업데이트와 개선 사항을 제공하여 고객이 항상 최신 기술에 액세스 할 수 있도록합니다.

SiC 웨이퍼FAQ:

Q: 모든 종류의 반도체 장치에 2인치 6H-N SiC 기판을 사용할 수 있습니까?

A: 2인치 6H-N SiC 기판은 다재다능하지만, 특히 고전력 및 고주파 장치에 적합합니다.

그들은 모든 종류의 반도체 장치, 특히 SiC의 독특한 특성을 필요로하지 않는 장치에 이상적이지 않을 수 있습니다.

Q: 2인치 6H-N SiC 기판의 전형적인 차원과 사양은 무엇입니까?

A: 전형적인 크기는 지름 2 인치 (50.8 mm), 두께 약 300-500 마이크로미터, 특정 표면 품질 및 평면성 요구 사항을 포함합니다.

정확한 사양은 제조업체와 의도된 용도에 따라 다를 수 있습니다.

Q: 2인치 6H-N SiC 기판을 어떻게 처리하고 보관합니까?

A: SiC 기판은 부서지기 쉽기 때문에 청결실 장갑과 적절한 처리 도구를 사용하여 조심스럽게 다루어야 합니다.

오염 및 손상을 피하기 위해 통제 된 환경에서 보관해야합니다.
