실리콘 탄화물 웨이퍼 2인치 4인치 6인치 8인치 산업용

제품 상세정보

원래 장소: 샹하이 중국

브랜드 이름: ZMSH

인증: ROHS

모델 번호: 탄화 규소 웨이퍼

지불 및 배송 조건

배달 시간: 30 일 만에

지불 조건: T/T

최상의 가격을 얻으세요
강조하다:

6 인치 탄화 규소 웨이퍼

,

8Inch 탄화 규소 웨이퍼

,

4 인치 탄화 규소 웨이퍼

등급:
Production/ Research/ 가상
도핑됩니다:
실리콘은 도핑된 / 도프하지 않은 / 아연에게 도핑했습니다
직경:
150.0mm +/- 0.2mm
종류:
4h 엔
입자:
무료로 / 저입자
전기저항률(Ω-cm):
0.015~0.025
등급:
Production/ Research/ 가상
도핑됩니다:
실리콘은 도핑된 / 도프하지 않은 / 아연에게 도핑했습니다
직경:
150.0mm +/- 0.2mm
종류:
4h 엔
입자:
무료로 / 저입자
전기저항률(Ω-cm):
0.015~0.025
실리콘 탄화물 웨이퍼 2인치 4인치 6인치 8인치 산업용

실리콘 탄화물 웨이퍼 2인치 4인치 6인치 8인치 산업용

제품 설명

ZMSH는 SiC (실리콘 카비드) 기판 웨이퍼의 주요 제조업체 및 공급업체로 부상했습니다.우리는 2인치와 3인치 연구 등급 SiC 기판 웨이퍼를 시장에서 가장 경쟁력 있는 가격을 제공하는 것을 자랑스럽게 생각합니다., 고객에게 특별한 가치를 제공합니다.

SiC 기판 웨이퍼는 광범위한 전자 장치 설계, 특히 높은 전력 및 높은 주파수 기능을 필요로하는 제품에서 응용 프로그램을 찾습니다.이 웨이퍼들은 진보적이고 효율적인 전자 시스템의 개발에 결정적인 역할을 합니다..

또한 SiC 기판 웨이퍼는 LED (광 발광 다이오드) 기술 분야에서 광범위하게 사용됩니다.LED는 전자와 구멍을 결합하여 에너지 효율적이고 낮은 열의 빛을 생성하는 반도체 장치입니다.. SiC 기판 웨이퍼는 LED의 성능과 신뢰성에 크게 기여하여 LED 산업의 필수 구성 요소가됩니다.

ZMSH에서는 다양한 산업의 다양한 고객의 요구를 충족시키는 최고의 가격으로 최고 품질의 SiC 기판 웨이퍼를 제공하기 위해 최선을 다하고 있습니다.

제품 매개 변수

매개 변수 가치
제품 이름 실리콘 카비드 기판
성장 방법 MOCVD
결정 구조 6H, 4H
겹치기 순서 6H: ABCACB, 4H: ABCB
등급 생산급, 연구급, 가짜급
전도성 유형 N형 또는 반 단열
밴드 간격 3.23 eV
단단함 9.2 (Mohs)
열전도 @300K 3.2~4.9 W/cm.K
다이렉트릭 상수 e(11)=e(22)=9.66, e(33)=10.33
저항성 4H-SiC-N: 0.01500.028 Ω·cm, 6H-SiC-N: 0.020.1 Ω·cm, 4H/6H-SiC-SI: >1E7 Ω·cm
포장 100급 청정 가방, 1000급 청정실

제품 사용

실리콘 카바이드 웨이퍼 (SiC 웨이퍼) 는 자동차 전자제품, 광전자 장치 및 산업용 용도로 적합하기 때문에 매우 많이 찾습니다.이 웨이퍼는 4H-N 타입 SiC 기판과 반 단열 SiC 기판을 모두 포함합니다., 그것은 광범위한 장치의 중요한 구성 요소로 사용됩니다.

4H-N형 SiC 기판은 전자제품에서 효율적인 전력 전환을 가능하게 하는 넓은 대역 간격을 포함하여 예외적인 특성을 가지고 있습니다.그들은 기계적 마모와 화학 산화에 탁월한 저항을 나타냅니다., 높은 온도 작동과 낮은 전력 손실을 요구하는 애플리케이션에 이상적입니다.

반 단열 SiC 기판은 우수한 안정성과 열 저항성을 제공하여 다양한 광 전자 응용 프로그램에 적합합니다.고전력 장치 에서 안정성 을 유지 할 수 있는 능력 은 특히 귀중 하다또한 반 단열 SiC 기판은 결합 웨이퍼로 사용될 수 있으며, 고성능 마이크로 전자 장치의 개발에 중요한 역할을 합니다.

SiC 웨이퍼의 독특한 특징은 자동차, 광전자 및 산업 분야에서 특히 주목되는 광범위한 응용 분야에 매우 다재다능합니다.SiC 웨이퍼는 오늘날의 기술 풍경에서 필수 요소이며 다양한 산업에서 인기를 얻고 있습니다..

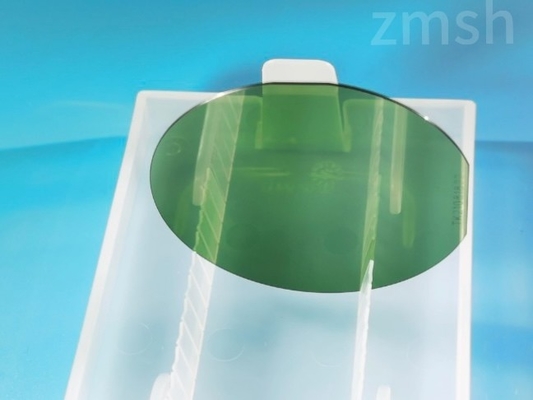

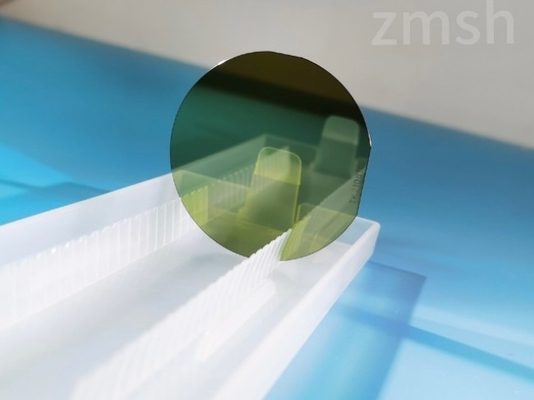

실리콘 탄화물 웨이퍼 2인치 4인치 6인치 8인치 산업용 0실리콘 탄화물 웨이퍼 2인치 4인치 6인치 8인치 산업용 1

FAQ

SiC 기판은 뭐죠?

실리콘 카바이드 (SiC) 웨이퍼와 기판은 무엇입니까?

실리콘 카비드 (SiC) 웨이퍼와 기판은 높은 열전도력으로 알려진 성분인 실리콘 카비드 (silicon carbide) 로 만들어진 반도체 기술에 사용되는 전문 재료입니다.우수한 기계 강도, 그리고 넓은 밴드gap.

SiC 기판 또는 실리콘 카바이드 기판은 반도체 장치를 제조하는 기초 또는 기본으로 사용되는 결정 물질입니다.그것은 결정 격자 구조에 배치 된 실리콘과 탄소 원자로 구성됩니다, 일반적으로 육각형 또는 큐브 결정 구조를 나타냅니다. SiC 기판은 특정 전기, 열,전자 및 광전자 응용 분야에 매우 적합하게 만드는 기계적 특성.

SiC 기체는 실리콘 (Si) 과 같은 전통적인 반도체 재료에 비해 다음과 같은 여러 장점을 제공합니다.

넓은 대역 간격: SiC는 일반적으로 2.9 ~ 3.3 전자 볼트 (eV) 를 중심으로 넓은 대역 간격을 가지고 있으며, 이는 고전력, 고온 및 고주파 장치의 제조를 허용합니다.이 넓은 간격은 누출 전류를 최소화하면서 장치가 더 높은 온도와 전압에서 효율적으로 작동 할 수 있도록합니다..
높은 열전도: SiC 기체는 뛰어난 열전도를 가지고 있으며 장치 작동 중에 생성되는 열을 효율적으로 분산 할 수 있습니다.이 속성은 장치의 신뢰성 및 성능을 유지하는 데 중요합니다., 특히 고 전력 및 고 온도 응용 프로그램에서.
화학적 안정성: SiC는 화학적으로 안정적이며 부식 저항성으로 가혹한 환경과 반응성 화학 공정에서 사용하기에 적합합니다.이 안정성은 다양한 운영 조건에서 장시간 장치의 신뢰성과 안정성을 보장합니다..
기계적 경화: SiC 기판은 기계적 마모와 변형에 대한 저항과 함께 높은 기계적 경화와 경화력을 나타냅니다.이 특성은 SiC 기판에서 제조 된 장치의 내구성과 수명을 촉진합니다..
높은 분해 전압: SiC 장치는 실리콘 기반 장치에 비해 더 높은 분해 전압을 견딜 수 있습니다.더 견고하고 신뢰할 수 있는 전력 전자 장치 및 고전압 장치의 설계를 허용합니다..
높은 전자 이동성: SiC 기체는 높은 전자 이동성을 가지고 있으며, 이는 전자 장치에서 더 빠른 전자 운송과 더 높은 스위칭 속도를 초래합니다.이 특성은 고 주파수 작동과 빠른 전환 속도를 필요로 하는 응용 프로그램에 유리합니다..

전체적으로, SiC 기판은 전력 전자, 전파 통신 (RF), 광 전자,고온 전자제품, 그리고 가혹한 환경 감지, 다른 사람들.그리고 기계적 특성은 다양한 산업에서 다음 세대의 전자 및 광학 시스템을 가능하게 하는 데 필수적입니다..
