광전자 반도체 재료에 사용되는 SiC 기판 4H-N 두께 350um

광전자 반도체 재료에 사용되는 SiC 기판 4H-N 두께 350um

제품 설명

SiC 기판은 반도체 기술 분야에서 중요한 재료이며 독특한 특성과 유망한 응용 프로그램을 제공합니다.실리콘 카바이드 (SiC) 는 뛰어난 전기적 성능으로 알려진 넓은 대역 반도체 물질입니다., 열 및 기계적 특성

4H-N SiC 기판은 일반적으로 n형 반도체로 질소 (N) 도판이 과도한 전자를 결정 격자에 도입합니다.전자의 전도성을 필요로 하는 애플리케이션에 적합하게 만드는이 기판은 높은 전자 이동성 및 낮은 전압 저항으로 인해 전력 전자, 고 주파수 장치 및 광 전자 분야에서 응용 프로그램을 찾습니다.

다른 한편, SiC 기판은 반 단열 행동을 보일 수 있으며, 고전력 및 고온 애플리케이션에 이상적입니다.반열성 특성은 내재 결함 또는 심층 불순물로 의도적인 도핑으로 발생합니다.이 기판은 고전력 전파 (RF) 장치, 마이크로파 전자제품 및 열악한 환경 센서에서 널리 사용됩니다.

고품질의 SiC 기판의 제조에는 물리적 증기 운송 (PVT), 화학 증기 퇴적 (CVD), 또는 수비마션 에피택시와 같은 고급 성장 기술이 포함됩니다.이 기술 들 은 물질 의 결정 구조 를 정확하게 제어 할 수 있게 한다, 순수성, 도판트 농도, 우수한 전기적 및 구조적 특성을 가진 기판을 생성합니다.다양한 반도체 용도로 매우 가치있는 SiC 기판을 만듭니다..

제품 매개 변수

제품 특성

4H-N SiC 기체는 질소 도판의 존재로 인해 n 타입 전도성을 나타내며, 전자 전도에 필요한 전자를 공급합니다.
SiC 기판은 높은 저항성과 최소한의 전자 전도성이 특징인 반 단열적 행동을 나타냅니다. 이는 특정 전자 및 광 전자 응용 프로그램에 필수적입니다.

• 대역 간격: SiC 기체는 일반적으로 3.0 eV 정도의 넓은 대역 간격을 가지고 있으며, 고전력 및 고주파 장치 및 광전자 응용 프로그램에서 사용할 수 있습니다.
• 열전도성:SiC 기판은 높은 열전도를 가지고 있으며 장치 작동 중에 발생하는 열을 효율적으로 분산시킬 수 있습니다.이 특성은 장치의 신뢰성 및 성능을 유지하는 데 결정적입니다, 특히 고전력 및 고온 애플리케이션에서.
• 기계적 특성:SiC 기판은 높은 경화, 경직성 및 화학적 관성 등 우수한 기계적 특성을 나타냅니다.이 특성 들 은 기계적 마모 와 부식 에 저항 하게 한다, 가혹한 운영 조건에서 장기적인 장치 신뢰성을 보장합니다.
• 크리스탈 구조: SiC 기판은 전자 특성 및 장치 성능에 영향을 미치는 육각형 크리스탈 구조 (4H 폴리 타입) 를 가지고 있습니다.4H 결정 구조는 다양한 반도체 장치에 적합한 특정 전자 대역 정렬 및 캐리어 이동성을 제공합니다..
• 표면 형태:SiC 기판은 일반적으로 낮은 결함 밀도로 부드러운 표면 형태를 가지고 있습니다.고품질의 부피층의 성장과 고성능 장치의 제조를 촉진하는 것.
• 화학적 안정성: SiC 기판은 높은 화학적 안정성을 나타내며 부식성 환경이나 반응성 화학 물질에 노출되면 분해에 저항합니다.이 특성은 장시간 장치 신뢰성 및 안정성을 필요로 하는 응용 프로그램에 유리합니다..

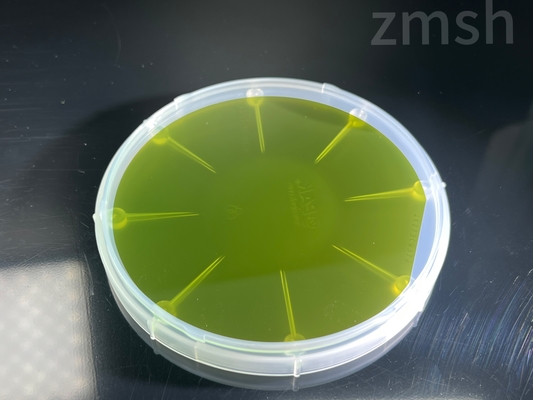

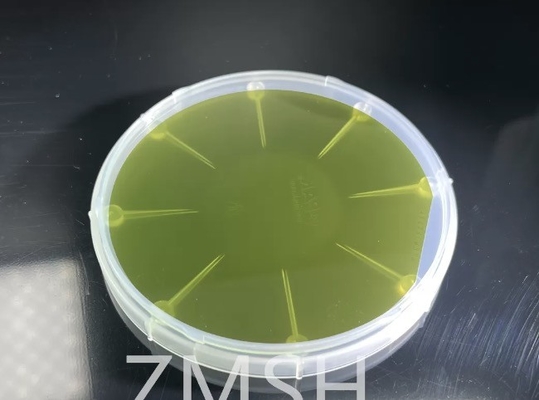

제품 표시

질문 및 답변
4H-SiC와 6H-SiC의 차이는 무엇일까요?

다른 모든 SiC 폴리 타입은 아연 혼합물과 뷔르츠이트 결합의 혼합물이다. 4H-SiC는 ABCB의 쌓기 염기서열과 같은 수의 큐브 및 육각형 결합으로 구성된다.6H-SiC는 3분의 2의 3분의 2의 3분의 1의 6각형 결합으로 구성되어 있으며 ABCACB의 스파킹 염기서열을 가지고 있습니다..
