고주파용 장치를 위한 8 인치 6 인치 4H-N 타입 SiC 기판 웨이퍼 생산 등급

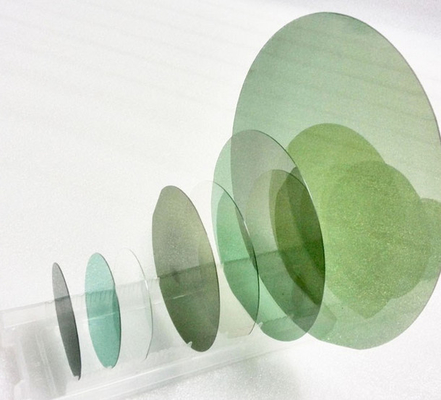

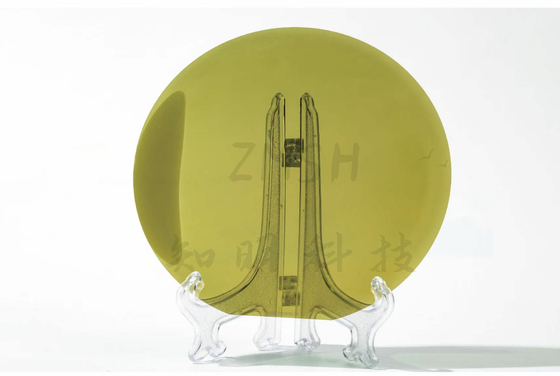

  • 고주파용 장치를 위한 8 인치 6 인치 4H-N 타입 SiC 기판 웨이퍼 생산 등급
  • 고주파용 장치를 위한 8 인치 6 인치 4H-N 타입 SiC 기판 웨이퍼 생산 등급
  • 고주파용 장치를 위한 8 인치 6 인치 4H-N 타입 SiC 기판 웨이퍼 생산 등급

고주파용 장치를 위한 8 인치 6 인치 4H-N 타입 SiC 기판 웨이퍼 생산 등급

원래 장소 중국
브랜드 이름 tankblue
인증 CE
모델 번호 4시-n
제품 상세정보
재료:
SiC 크리스털
타입:
4h 엔
순도:
99.9995%
저항률:
0.015~0.028ohm.cm
사이즈:
0 인치, 3 인치, 4inch,6inch,8inch
두께:
350 um 또는 주문 제작됩니다
MPD:
《2cm-2
애플리케이션:
SBD, MOS 장치를 위해
TTV:
《15um
활:
《25um
경사:
《45um
서피스:
Si 면 CMP, c-표면 MP
하이 라이트:

6 인치 SiC 기판

,

SBD MOS 장치 SiC 기판

,

4H-N 실리콘 카바이드 기판

제품 설명



4 인치 6 인치 8 인치 4H-N은 원문대로 SBD MOS 장치를 위해 가짜 중요한 제작 등급을 웨이퍼로 만들며, 고주파용 장치를 위해 8 인치 6 인치 4H-N 타입 SiC 기판 웨이퍼 생산 등급





SiC 특징

SiC (탄화규소)은 혼합 물질이 실리콘 (Si)와 높은 견고성과 열저항성을 가지고 있는 탄소 (C)로 구성된다는 것 이고 그것이 화학적으로 안정적입니다.
그것이 광대역갭을 가지고 있는 것처럼, 반도체 물질에 대한 적용은 승진하고 있습니다.

우리의 단면 연마기의 고정밀도와 높은 엄격한 연마 가공 시스템과 함께, 부드러운 피니쉬는 물질을 줄이기가 어려운 SIC 웨이퍼에도 불구하고 달성될 수 있습니다.



3세대 반도체 물질의 비교

SiC 크리스털은 저동력, 소형화, 고전압과 고주파수 애플리케이션 시나리오에서 큰 장점을 가지고 있는 3세대 반도체 물질입니다. 3세대 반도체 물질은 탄화규소와 갈륨 나이트라이드에 의해 대표됩니다. 비교된 채 반도체 물질의 이전 2개 세대와 함께, 가장 큰 장점은 그것의 넓은 밴드 프리 폭이며, 그것이 그것이 더 높은 전계 강도를 관통할 수 있고, 고전압과 고주파 전원 장치로 준비하는데 적합하다는 것을 보증합니다.



분류

탄화규소 SiC 기판은 2가지 범주로 분할될 수 있습니다 : 높은 저항성 (레지스토리비티 ≥107Ω·cm)와 반 절연한 (고순도 유엔 -도프드와 V-도핑된 4H 세미) 실리콘 카바이드 기판과 저 저항 (저항성 범위가 15-30mΩ·cm입니다)과 전도성 실리콘 카바이드 기질.

고주파용 장치를 위한 8 인치 6 인치 4H-N 타입 SiC 기판 웨이퍼 생산 등급 0고주파용 장치를 위한 8 인치 6 인치 4H-N 타입 SiC 기판 웨이퍼 생산 등급 1고주파용 장치를 위한 8 인치 6 인치 4H-N 타입 SiC 기판 웨이퍼 생산 등급 2





애플리케이션

고주파용 장치를 위한 8 인치 6 인치 4H-N 타입 SiC 기판 웨이퍼 생산 등급 3







8 인치 4H-N SIC 웨이퍼를 위한 상술 .(2inch, 3inch 4는 조금씩 움직입니다, 8inch SIC 웨이퍼가 또한 있습니다 이용할 수 있는)

  • 분류하세요 : 8 인치 ;
  • 지름 : 200mm±0.2 ;
  • 두께 : 500um±25 ;
  • 표면 배향 : [11-20]±0.5'을 향한 4 ;
  • 노치 방향 :[1-100]±1' ;
  • 노치 깊이 : 1±0.25mm ;
  • 마이크로파이프 : <1cm2>
  • 마법 플레이트 : 어떤 것도 허락하지 않았습니다 ;
  • 저항률 : 0.015~0.028Ω;
  • EPD :<8000cm2>
  • 테드 :<6000cm2>
  • BPD :<2000cm2>
  • TSD :<1000cm2>
  • SF : 지역<1>
  • TTV≤15um ;
  • Warp≤40um ;
  • Bow≤25um ;
  • 폴리 지역 : ≤5%;
  • 긁으세요 : <5 and="" Cumulative="" Length="">
  • 칩 / 상품 주문 : 어떤 것도 D>0.5mm 폭과 깊이를 허용하지 않습니다 ;
  • 결함 : 아무것도 ;
  • 얼룩지세요 : 어떤 것
  • 웨이퍼 에지 : 챔퍼 ;
  • 표면가공도 : 양측 사이드 니스, si 면 CMP ;
  • 포장되는 것 : 멀티 웨이퍼 카세트 또는 매엽 컨테이너 ;
  •

산업적 체인

탄화규소 SiC 산업적 체인은 기판 재료 준비, 에피택셜 층 성장, 장치 제작과 하류 앱으로 분할됩니다. 탄화규소 단결정은 보통 물리적 증기 전달 (PVT 방법)에 의해 준비되고 그리고 나서 에피 시트가 기판에 화학적 증기 증착 (CVD 방법)에 의해 발생되고 관련 장치가 마침내 만들어집니다. SiC 장치의 산업적 체인에서, 기판 제조 기술의 어려움 때문에, 산업적 체인의 가치는 주로 상류 기판 링크에 집중됩니다.



관련 상품

고주파용 장치를 위한 8 인치 6 인치 4H-N 타입 SiC 기판 웨이퍼 생산 등급 4고주파용 장치를 위한 8 인치 6 인치 4H-N 타입 SiC 기판 웨이퍼 생산 등급 5



ZMSH 회사를 선택합니다

  1. 잘리는 것으로부터 마지막 세정과 포장에 생산 체인을 완료하세요.
  2. 지름 4-inch-12-inch와 웨이퍼를 교정하기 위한 역량.
  3. 웨이퍼링의 20년 경험과 단일결정 전자 재료의 회수

ZMSH 기술은 뱃치에서 고객들에게 전도성 있는 수입되고 국내 하이-퀄이티, 2-6inch 반 절연과 HPSI (고순도 반 절연) SiC 기판을 제공할 수 있습니다 ; 게다가 그것은 고객들에게 동질적이고 이질적 탄화규소 에피 시트를 제공할 수 있고, 또한 어떤 최소 명령량 없이, 고객들의 특정 필요에 따라 맞춤화될 수 있습니다.
