제품 상세정보
원래 장소: 중국
브랜드 이름: zmkj
인증: rohs
모델 번호: 4h 엔
지불 및 배송 조건
최소 주문 수량: 1 PC
가격: by qty
포장 세부 사항: 한 개의 웨이퍼 컨테이너의 카세트에서, 수업 100 클린 룸 환경에서 패키징됩니다
배달 시간: 45 일 만에
지불 조건: 전신환, 웨스턴 유니온
공급 능력: 50 PC / 달
재료: |
SiC 크리스털 |
산업: |
반도체 웨이퍼 |
애플리케이션: |
주도한 반도체, 장치, 전력 electronics,5G |
색깔: |
푸르고 녹색이고 하얗습니다 |
타입: |
4h 엔 |
등급: |
생산 / 조사 / 가짜 등급 |
두께: |
500 um |
서피스: |
DSP |
재료: |
SiC 크리스털 |
산업: |
반도체 웨이퍼 |
애플리케이션: |
주도한 반도체, 장치, 전력 electronics,5G |
색깔: |
푸르고 녹색이고 하얗습니다 |
타입: |
4h 엔 |
등급: |
생산 / 조사 / 가짜 등급 |
두께: |
500 um |
서피스: |
DSP |

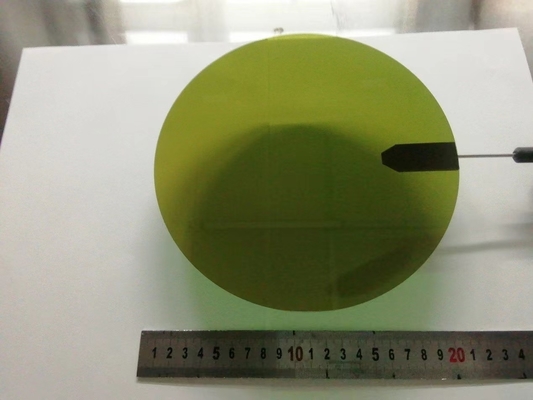

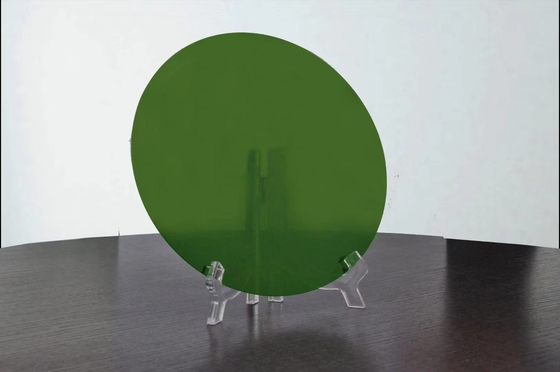

가짜 등급 SiC가 웨이퍼로 만드는 8 인치 dia200mm 4H-N 생산 등급
생산 등급 가상 등급 SiC 기판, 반도체 디바이스를 위한 실리콘 카바이드 기판,
적용 분야
1 고주파와 고전력 전자 장치 쇼트키 다이오드,
접합형 전기 분해 효과 트랜지스터, BJT, 핀, 다이오드, IGBT, MOSFET
2개의 광 전자 장치 : 주로 GaN/SiC 청색 LED 기판 물질 (GaN/SiC) LED에 사용했습니다
아드밴티지먼트
오우 낮은 격자 부정합
오우 고열 전도성
오우 저 전력 소모
오우 우수한 과도 특성
오우 하이 밴드 갭
탄화규소 실리콘 탄소 결정 기판 웨이퍼 탄화규소
탄화규소 물질 특성
상품 이름 : | 탄화규소 (SiC) 결정 기판 | ||||||||||||||||||||||||
제품 설명 : | 2-6inch | ||||||||||||||||||||||||
기술적인 매개 변수 : |
|
||||||||||||||||||||||||
상술 : | dia2 x0.33mm, dia2 x0.43mm,dia2"x1mmt, 10x5mm 단일 행정 또는 이중 드로우인 10x10mm, Ra를 반 절연하는 6H n형 4H n형 <10a> | ||||||||||||||||||||||||
표준 패키징 : | 1000년은 방, 100개의 깨끗한 가방 또는 단일 박스 패키징을 청소합니다 |
2. 표준의 기판 사이즈
8 인치 직경 탄화규소 (SiC) 기판 상술 |
|||||||||
등급 | 생산 등급 | 조사 등급 | 가짜 등급 | ||||||
지름 | 200.0 mm±0.5 밀리미터 | ||||||||
두께 | 500 μm±25μm (또는 1000개의 um 두께가 또한 커스텀지드 제품일 수 있습니다) | ||||||||
웨이퍼 방향 | 축 이탈 : 4H-N을 위한 4.0' ±0.5를 향하여 <1120> ' | ||||||||
마이크로파이프 비중 | ≤2 cm-2 | ≤10cm-2 | ≤50 cm-2 | ||||||
저항률 | 4H-N | 0.015~0.028 Ωocm | |||||||
1차 플래트와 길이 | {1-100}±5.0', 눈금 | ||||||||
2차 플래트 길이 | 아무것도 | ||||||||
2차 플래트 배향 | 어떤 것 | ||||||||
에지 배제 | 3 밀리미터 | ||||||||
TTV / 활 /Warp | ≤10μm /≤25μm /≤30μm// ≤15μm /≤45μm /≤50μm// ≤20μm /≤65μm /≤70μm | ||||||||
거칠기 | CMP Ra≤0.5 nm, Ra≤5 nm을 닦습니다 | ||||||||
고강도 빛에 의한 결함 | 어떤 것 | 1 허락된, ≤2 밀리미터 | 이용 불가능 | ||||||
고강도 빛에 의한 마법 플레이트 | 누적 면적 ≤1% | 누적 면적 ≤1% | 누적 면적 ≤3% | ||||||
고강도 빛에 의한 폴리타입 지역 | 어떤 것 | 누적 면적 ≤10% | 누적 면적 ≤30% | ||||||
고강도 빛에 의한 스크래치 | 1×wafer 지름 점진적 길이에 대한 3 스크래치 | 1×wafer 지름 점진적 길이에 대한 5 스크래치 | 1×wafer 지름 점진적 길이에 대한 5 스크래치 | ||||||
가장 자리 칩 | 어떤 것 | 각각 3 허락된, ≤0.5 밀리미터 | 각각 5 허락된, ≤1 밀리미터 | ||||||
고강도 빛에 의한 오염 | 어떤 것 |
SIC 웨이퍼와 잉곳 2-6inch와 다른 주문 제작된 사이즈 또한 제공될 수 있습니다.

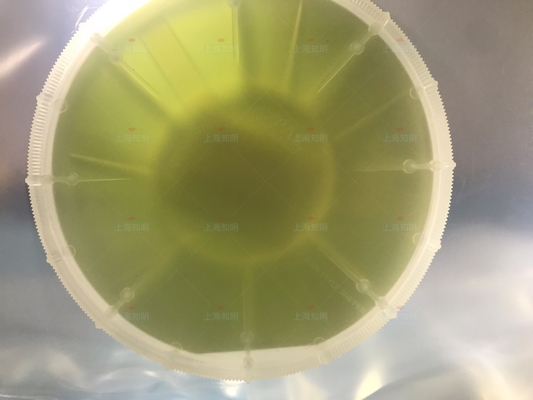

3.전에 택배 물의 그림
한 :반도체 웨이퍼와 광학렌즈, 거울, 기간, 필터, 프리즘
한 : 맞춘 제조하는 optics.except 주식 것 또는 약간의 특별한 광학을 위한 한 달이 유치 우편 시간에 있습니다.
한 : 맞춘 제조 샘플이 자유롭지 않은 반면에, 당신의 요구로서 주가 광학을 가지고 있다면 우리가 무료샘플을 제공할 수 있습니다.
MOQ가 당신이 큰 다이멘션에서 요소를 필요로 하면 단지 한 조각일 수 있었던 반면에, MOQ가 대부분의 웨이퍼 또는 렌즈를 위한 10 PC입니다.
T/T,L/C,VISA,Paypal,Alipay 또는 협상.
