강조하다:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                가짜 등급 SiC 기판, 4 인치 SiC 기판, 4H-N 질화 실리콘 기판


소재:	SiC 크리스털	산업:	반도체 웨이퍼 광학렌즈
적용:	주도한 반도체, 장치, 전력 electronics,5G	색상:	녹색이고 하얗습니다
종류:	도프하지 않는 4H-N과 4H-세미	크기:	6 인치 (또한 이용 가능한 2-4inch)
두께:	350 um 또는 500 um	용인성:	±25um
등급:	Zero/ 생산 / 조사 / 가상	TTV:	<15um>
활:	<20um>	날실:	《30um
커스텀지드 서비스:	이용할 수 있는	소재:	탄화규소 (SiC)
원료:	중국

소재:	SiC 크리스털
산업:	반도체 웨이퍼 광학렌즈
적용:	주도한 반도체, 장치, 전력 electronics,5G
색상:	녹색이고 하얗습니다
종류:	도프하지 않는 4H-N과 4H-세미
크기:	6 인치 (또한 이용 가능한 2-4inch)
두께:	350 um 또는 500 um
용인성:	±25um
등급:	Zero/ 생산 / 조사 / 가상
TTV:	<15um>
활:	<20um>
날실:	《30um
커스텀지드 서비스:	이용할 수 있는
소재:	탄화규소 (SiC)
원료:	중국

4H-N 4 인치 실리콘 질화물 SiC 기판은 고출력 장치를 위한 학년 SiC 기판을 더미를 만듭니다

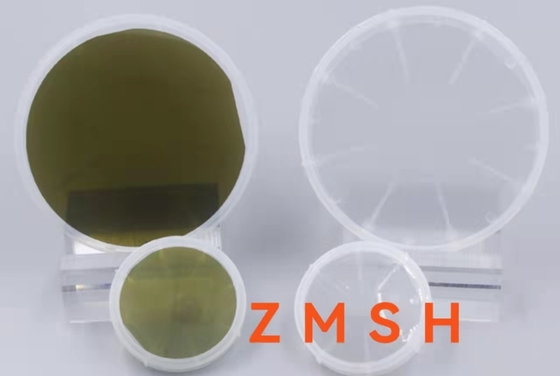

4H-N 4H-SEMI 2인치 3인치 4인치 6인치 SiC 기판

H 고순도 실리콘카바이드 기판, 고순도 4인치 SiC 기판, 4인치 실리콘카바이드 기판 반도체, 실리콘카바이드 기판 반도체,보석에 대한 시크 린고트

응용 분야

1 고 주파수 및 고 전력 전자 장치 Schottky 다이오드, JFET, BJT, PiN, 다이오드, IGBT, MOSFET

2 광전자 장치: 주로 GaN/SiC 파란색 LED 기판 물질 (GaN/SiC) LED에서 사용됩니다.

장점

• 낮은 격자 불일치
• 높은 열전도성
• 낮은 전력 소비
• 우수한 일시적 특성
• 높은 대역 격차

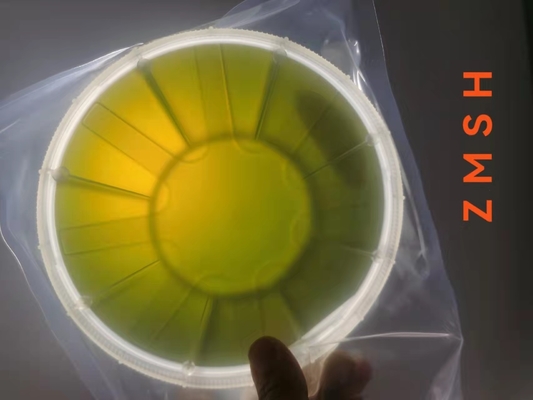

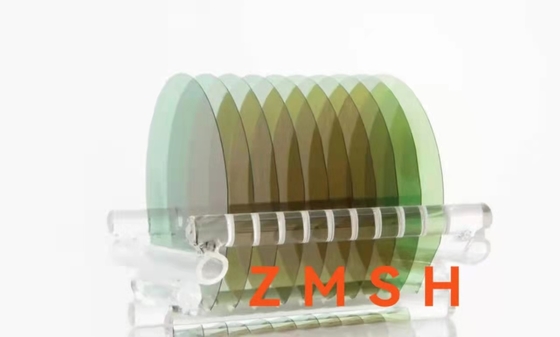

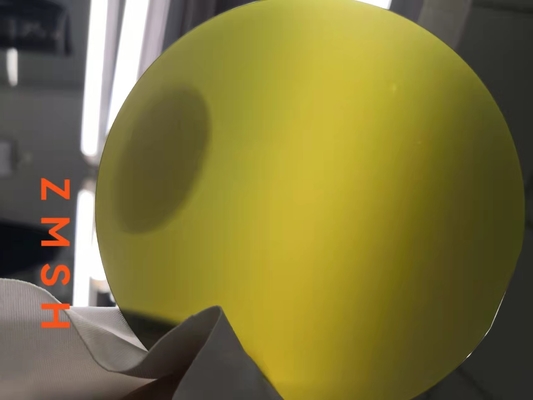

실리콘 카비드 SiC 결정 기판 웨이퍼 카보룬드

4H-N 및 4H-SEMI SiC (실리콘 카비드) 기판, 직경 범위에서 제공되는 2 인치, 3 인치, 4 인치 및 6 인치,고전력 장치의 제조에 널리 사용됩니다.이 SiC 기판의 주요 특성은 다음과 같습니다.

넓은 대역 간격: 4H-SiC는 약 3.26 eV의 넓은 대역 간격을 가지고 있으며, 이는 실리콘과 같은 전통적인 반도체 물질에 비해 더 높은 온도, 전압 및 주파수에서 효율적으로 작동 할 수 있습니다.
고분열 전기장: SiC의 높은 분해 전기장 (최고 2.8 MV/cm) 은 장치가 고전압을 분해없이 처리 할 수있게하여 MOSFET 및 IGBT와 같은 전력 전자 장치에 필수적입니다.
탁월 한 열 전도성: SiC는 3.7 W/cm·K 정도의 열전도성을 가지고 있으며, 실리콘보다 훨씬 높으며 더 효과적으로 열을 분산 할 수 있습니다. 이것은 고온 환경에서 장치에 매우 중요합니다.
높은 포화 전자 속도: SiC는 레이더 시스템 및 5G 통신과 같은 응용 프로그램에서 사용되는 고주파 장치의 성능을 향상시키는 높은 전자 포화 속도를 제공합니다.
기계적 강도 와 딱딱함: SiC 기판의 단단함과 견고함은 극한의 작동 조건에서도 장기간 내구성을 보장하여 산업용 장치에 매우 적합합니다.
결함 밀도가 낮다: 생산급의 SiC 기체는 낮은 결함 밀도가 특징이며, 최적의 장치 성능을 보장하지만, 가짜급 기체는 더 높은 결함 밀도를 가질 수 있습니다.시험 및 장비 캘리브레이션 용도로 적합합니다..

이러한 특성은 4H-N 및 4H-SEMI SiC 기판을 전기차, 재생 에너지 시스템,항공 및 우주용품.

실리콘 탄화물 재료의 특성

재산	4H-SiC, 단일 결정	6H-SiC, 단일 결정
레이시 매개 변수	a=3.076 Å c=10.053 Å	a=3.073 Å c=15.117 Å
겹치기 순서	ABCB	ABCACB
모스 강도	≈92	≈92
밀도	3.21g/cm3	3.21g/cm3
열 확장 계수	4-5×10-6/K	4-5×10-6/K
반열 지수 @750nm	no = 2 입니다.61 ne = 266	no = 2 입니다.60 ne = 265
다이 일렉트릭 상수	c~9.66	c~9.66
열전도성 (N형, 0.02오hm.cm)	a~4.2 W/cm·K@298K c~3.7 W/cm·K@298K
열전도성 (반 단열)	a~4.9 W/cm·K@298K c~3.9 W/cm·K@298K	a~4.6 W/cm·K@298K c~3.2 W/cm·K@298K
밴드 간격	3.23 eV	30.02 eV
전기장 붕괴	3~5×106V/cm	3~5×106V/cm
포화 유동 속도	2.0×105m/s	2.0×105m/s

2. 6인치에 대한 기본 기판 크기

6 인치 지름 4H-N & 반 실리콘 탄화물 기판 사양
기판 속성	0등급	생산급	연구등급	덤비 등급

직경	150mm-0.05mm

표면 방향	비축: 4H-N의 경우 <11-20> ± 0.5° 축에서: 4H-SI의 경우 <0001>±0.5°

기본 평면 방향	{10-10} 4H-N에 ±5.0°/ 4H-Semi에 Notch

기본 평면 길이	47.5mm ± 2.5mm

두께 4H-N	STD 350±25mm 또는 500±25mm

두께 4H-SEMI	500±25mm의 성병

웨이퍼 엣지	샴퍼

4H-N의 마이크로 파이프 밀도	<0.5 마이크로 파이프/cm2	≤2마이크로 파이프/cm2	≤10 마이크로 파이프/cm2	≤15 마이크로 파이프/cm2

4H-SEMI의 마이크로 파이프 밀도	< 1 마이크로 파이프/cm2	≤5마이크로 파이프/cm2	≤10 마이크로 파이프/cm2	≤20 마이크로 파이프/cm2
고 강도 빛에 의한 다형 영역	허용되지 않습니다.			면적 ≤10%

4H-N에 대한 저항성	00.015 Ω·cm~0.028 Ω·cm			(면적 75%) 0.015Ω·cm~0.028Ω·cm

4H-SEMI에 대한 저항성	≥1E9 Ω·cm

LTV/TTV/BOW/WARP	≤3μm/≤6μm/≤30μm/≤40μm			≤5μm/≤15 μm/≤40 μm/≤60μm

고 강도 빛에 의해 헥스 판	누적 면적 ≤0.05%			누적 면적 ≤0.1%

S일리콘 표면고 강도 빛 으로 인한 오염	1개
