프라임 2" 3" 4" 6" 4h-Semi 4H-N Insulating Sic 기판 Silicon Carbide sic 웨이퍼

Name: 프라임 2" 3" 4" 6" 4h-Semi 4H-N Insulating Sic 기판 Silicon Carbide sic 웨이퍼
Brand: SHANGHAI FAMOUS TRADE CO.,LTD
SKU: 고순도는 4h 세미를 도프하지 않았습니다
Price: 315.00 USD
Availability: InStock

제품 상세정보

원래 장소: 중국

브랜드 이름: zmkj

모델 번호: 고순도는 4h 세미를 도프하지 않았습니다

지불 및 배송 조건

최소 주문 수량: 3PCS

가격: by required

포장 세부 사항: 한 개의 웨이퍼 컨테이너의 카세트에서, 수업 100 클린 룸 환경에서 패키징됩니다

배달 시간: 10-20days

공급 능력: 100 PC / 달

최상의 가격을 얻으세요

제품 상세정보

제품 설명

강조하다:
                                                                                                                                                                                                                                                                                                                원문대로 격리하는 0.5 밀리미터 세미, 원문대로 격리하는 6 각형 엑스새미, SIC 탄화 규소 웨이퍼


재료:	탄화규소 결정	크기:	3인치 또는 4인치
애플리케이션:	광학	저항:	>1E7
유형:	4H-세미	두께:	0.5mm
표면:	DSP	정위:	c-축에서 0°

재료:	탄화규소 결정
크기:	3인치 또는 4인치
애플리케이션:	광학
저항:	>1E7
유형:	4H-세미
두께:	0.5mm
표면:	DSP
정위:	c-축에서 0°

프라임 2" 3" 4" 6" 4h-Semi 4H-N Insulating Sic 기판 Silicon Carbide sic 웨이퍼

탄화규소 SiC 크리스탈 기판 웨이퍼 카보런덤

실리콘 카바이드 재료 속성

상품명:

탄화규소(SiC) 결정 기판

제품 설명:

2-6인치

기술적인 매개변수:

세포 구조	육각형
격자 상수	a = 3.08Å c = 15.08Å
우선순위	ABCABC (6H)
성장 방법	MOCVD
방향	성장축 또는 부분(0001) 3.5°
세련	Si 표면 연마
밴드갭	2.93eV(간접)
전도도 유형	N 또는 seimi의 고순도
비저항	0.076옴-cm
유전율	e(11) = e(22) = 9.66 e(33) = 10.33
열전도율 @ 300K	5W/cm.케이
경도	9.2 모스

명세서:

6H N형 4H N형 반절연 dia2 "x0.33mm, dia2" x0.43mm,dia2''x1mmt, 10x10mm, 10x5mm 단일 스로우 또는 이중 스로우, Ra <10A

표준 포장:

1000 클린 룸, 100 클린 백 또는 단일 상자 포장

전력소자 산업에서의 탄화규소 적용

성능 단위 실리콘 Si 실리콘 카바이드 SiC 갈륨 질화물 GaN
밴드갭 eV 1.12 3.26 3.41
항복 전계 MV/cm 0.23 2.2 3.3
전자 이동도 cm^2/Vs 1400 950 1500
드리프트 속도 10^7 cm/s 1 2.7 2.5
열전도율 W/cmK 1.5 3.8 1.3

실리콘(Si) 장치와 비교할 때 실리콘 카바이드(SiC) 전력 장치는 전력 전자 시스템의 고효율, 소형화 및 경량화를 효과적으로 달성할 수 있습니다.탄화규소 파워 디바이스의 에너지 손실은 Si 디바이스의 50%에 불과하고, 발열은 실리콘 디바이스의 50%에 불과하며 전류 밀도가 더 높습니다.동일한 전력 수준에서 탄화규소 전력 모듈의 부피는 실리콘 전력 모듈의 부피보다 훨씬 작습니다.지능형 전력 모듈 IPM을 예로 들면 탄화규소 전력 장치를 사용하여 모듈 볼륨을 실리콘 전력 모듈의 1/3에서 2/3로 줄일 수 있습니다.

탄화규소 전력 다이오드에는 쇼트키 다이오드(SBD), PIN 다이오드 및 접합 장벽 제어 쇼트키 다이오드(JBS)의 3가지 유형이 있습니다.쇼트키 장벽으로 인해 SBD는 접합 장벽 높이가 낮으므로 SBD는 순방향 전압이 낮은 장점이 있습니다.탄화규소 SBD의 등장으로 SBD의 적용 범위가 250V에서 1200V로 늘어났습니다.동시에 고온 특성이 좋으며 실온에서 175 ° C까지 쉘에 의해 제한되며 역 누설 전류는 거의 증가하지 않습니다.3kV 이상의 정류기 응용 분야에서 실리콘 카바이드 PiN 및 실리콘 카바이드 JBS 다이오드는 실리콘 정류기보다 높은 항복 전압, 빠른 스위칭 속도, 더 작은 부피 및 가벼운 무게로 인해 주목을 받았습니다.

SiC 결정은 중요한 와이드 밴드갭 반도체 재료입니다.높은 열전도율, 높은 전자 드리프트율, 높은 항복 전계 강도 및 안정적인 물리적 및 화학적 특성으로 인해 고온, 고주파 및 고전력 전자 장치에 널리 사용됩니다.지금까지 발견된 SiC 결정의 종류는 200가지가 넘습니다.그 중 4H- 및 6H-SiC 결정이 상업적으로 공급되고 있습니다.그것들은 모두 6mm 포인트 그룹에 속하며 2차 비선형 광학 효과가 있습니다.반절연 SiC 결정은 눈에 보이고 중간입니다.적외선 대역은 투과율이 더 높습니다.따라서 SiC 결정을 기반으로 하는 광전자 장치는 고온 및 고압과 같은 극한 환경의 응용 분야에 매우 적합합니다.반 절연 4H-SiC 결정은 새로운 유형의 중적외선 비선형 광학 결정임이 입증되었습니다.일반적으로 사용되는 중적외선 비선형 광학 결정과 비교하여 SiC 결정은 결정으로 인해 넓은 밴드 갭(3.2eV)을 갖습니다., 높은 열전도율(490W/m·K)과 Si-C 사이의 큰 결합 에너지(5eV)로 인해 SiC 결정은 높은 레이저 손상 임계값을 갖습니다.따라서 비선형 주파수 변환 결정인 반절연 4H-SiC 결정은 고출력 중적외선 레이저를 출력하는 데 분명한 이점이 있습니다.따라서 고출력 레이저 분야에서 SiC 결정은 광범위한 응용 전망을 가진 비선형 광학 결정입니다.그러나 SiC 결정의 비선형 특성 및 관련 응용 분야에 기반한 현재 연구는 아직 완료되지 않았습니다.이 연구는 4H- 및 6H-SiC 결정의 비선형 광학 특성을 주요 연구 내용으로 취하고 비선형 광학 특성 측면에서 SiC 결정의 몇 가지 기본 문제를 해결하여 현장에서 SiC 결정의 응용을 촉진하는 것을 목표로 합니다. 비선형 광학의.일련의 관련 작업이 이론적, 실험적으로 수행되었습니다.주요 연구 결과는 다음과 같다. 첫째, SiC 결정의 기본적인 비선형 광학적 특성을 연구한다.가시광선 및 중적외선 대역(404.7nm~2325.4nm)에서 4H- 및 6H-SiC 결정의 가변 온도 굴절을 테스트하고 가변 온도 굴절률의 Sellmier 방정식을 맞추었습니다.단일 발진기 모델 이론은 열광학 계수의 분산을 계산하는 데 사용되었습니다.이론적 설명이 제공됩니다.4H- 및 6H-SiC 결정의 위상 정합에 대한 열광학 효과의 영향을 연구합니다.결과는 4H-SiC 결정의 위상 정합이 온도의 영향을 받지 않는 반면 6H-SiC 결정은 여전히 온도 위상 정합을 달성할 수 없음을 보여줍니다.상태.또한, 반절연 4H-SiC 결정의 주파수 배율을 Maker fringe 방법으로 시험하였다.둘째, 4H-SiC 결정의 펨토초 광학 파라미터 생성 및 증폭 성능을 연구합니다.800nm 펨토초 레이저로 펌핑된 4H-SiC 결정의 위상 정합, 그룹 속도 정합, 최고의 비공선 각도 및 최고의 결정 길이를 이론적으로 분석합니다.Ti:Sapphire 레이저에 의해 출력되는 파장 800nm의 펨토초 레이저를 펌프 소스로 사용하고 2단계 광파라메트릭 증폭 기술을 사용하여 3.1mm 두께의 반절연 4H-SiC 결정을 비선형 광학 결정으로 사용하고, 90° 위상 정합에서 처음으로 중심 파장이 3750nm이고 단일 펄스 에너지가 최대 17μJ이고 펄스 폭이 70fs인 중적외선 레이저가 실험적으로 얻어졌습니다.532nm 펨토초 레이저는 펌프 광으로 사용되며 SiC 크리스탈은 90° 위상 정합되어 광학 매개변수를 통해 출력 중심 파장이 603nm인 신호광을 생성합니다.셋째, 비선형 광매질로서 반절연성 4H-SiC 결정의 스펙트럼 확장 성능을 연구한다.실험 결과는 확대된 스펙트럼의 최대 반치폭이 결정 길이와 결정에 입사하는 레이저 출력 밀도에 따라 증가함을 보여줍니다.선형 증가는 자기 위상 변조의 원리로 설명할 수 있으며, 이는 주로 입사광의 세기에 따른 결정의 굴절률 차이에 의해 발생합니다.동시에 펨토초 시간 척도에서 SiC 결정의 비선형 굴절률은 주로 결정의 결합 전자와 전도대의 자유 전자에 기인하는 것으로 분석됩니다.z-scan 기술은 532nm 레이저에서 SiC 결정을 예비 연구하는 데 사용됩니다.비선형 흡수 및 비선형 굴절률 성능.

2. 기준의 기질 크기

4인치 직경의 탄화규소(SiC) 기판 사양
등급		제로 MPD 등급	생산 등급	연구 등급	더미 등급
지름		76.2mm±0.3mm 또는 100±0.5mm;
두께		500±25um
웨이퍼 방향		0° 오프(0001)축
마이크로파이프 밀도		≤1cm-2	≤5cm-2	≤15cm-2	≤50cm-2
비저항	4H-N	0.015~0.028Ω•cm
	6H-N	0.02~0.1Ω•cm
	4/6H-SI	≥1E7 Ω·cm
기본 평면 및 길이		{10-10}±5.0°, 32.5mm±2.0mm
보조 플랫 길이		18.0mm±2.0mm
2차 평면 방향		실리콘 앞면: 90° CW.프라임 플랫에서 ±5.0°
에지 제외		3mm
TTV/활/워프		≤15μm /≤25μm /≤40μm
거칠기		폴란드어 Ra≤1 nm, CMP Ra≤0.5 nm
고휘도 빛에 의한 균열		없음		1개 허용, ≤2mm	누적 길이 ≤ 10mm, 단일 length≤2mm

고강도 조명에 의한 육각 플레이트		누적 면적 ≤1%		누적 면적 ≤1%	누적 면적 ≤3%
고휘도 조명에 의한 폴리타입 영역		없음		누적 면적 ≤2%	누적 면적 ≤5%

Sic 웨이퍼 및 잉곳 2-6inch 및 기타 맞춤형 크기도 제공될 수 있습니다.

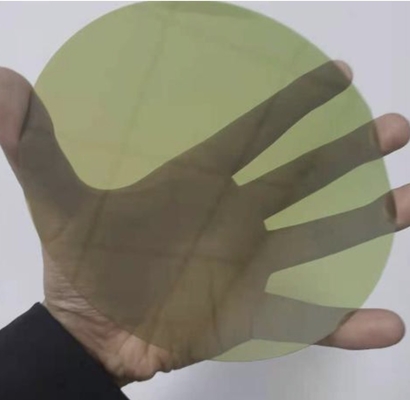

3. 제품 세부 정보 표시

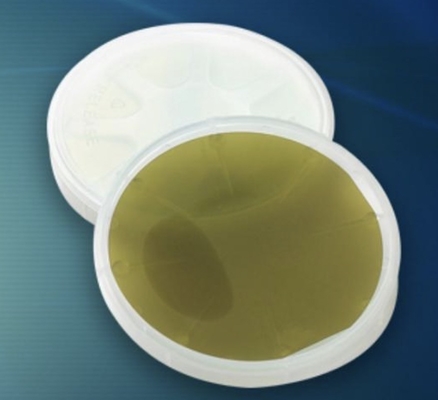

배송 및 패키지

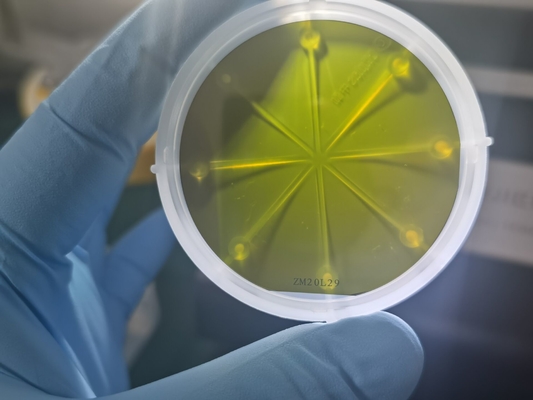

프라임 2" 3" 4" 6" 4h-Semi 4H-N Insulating Sic 기판 Silicon Carbide sic 웨이퍼 3

자주하는 질문

Q1.귀하의 회사는 공장 또는 무역 회사입니까?
우리는 공장이고 우리는 또한 스스로를 수출할 수 있습니다.
Q2.직업만 하는 회사인가요?
예;그러나 우리는 자체적으로 sic 크리스탈을 성장시키지 않습니다.
Q3.샘플을 공급할 수 있습니까?
예, 고객의 요구 사항에 따라 사파이어 샘플을 공급할 수 있습니다.
Q4.sic 웨이퍼 재고가 있습니까?
우리는 일반적으로 재고가 있는 2-6인치 웨이퍼의 일부 표준 크기 sic 웨이퍼를 유지합니다.
Q5.귀하의 회사는 어디에 있습니까?
상해, 중국에 있는 우리 회사.
Q6.제품을 받는 데 얼마나 걸립니까?
일반적으로 처리하는 데 3~4주가 소요됩니다. 제품 및 크기에 따라 다릅니다.
