제품 상세정보
원래 장소: 중국
브랜드 이름: zmsh
모델 번호: 모양이라고 주문을 받아서 만드는
지불 및 배송 조건
최소 주문 수량: 10pcs
가격: by case
포장 세부 사항: 단 하나 웨이퍼 콘테이너의 카세트에서
배달 시간: 15days 안에
공급 능력: 1000pcs
소재: |
SiC 단결정 |
산업: |
반도체 웨이퍼, |
신청서: |
장치, 에피 레디 웨이퍼, 5G, 전력 전자, 검출기, |
색상: |
녹색, 파란색, 흰색 |
맞춤형: |
좋아요 |
종류: |
4H-N,6H-N |
소재: |
SiC 단결정 |
산업: |
반도체 웨이퍼, |
신청서: |
장치, 에피 레디 웨이퍼, 5G, 전력 전자, 검출기, |
색상: |
녹색, 파란색, 흰색 |
맞춤형: |
좋아요 |
종류: |
4H-N,6H-N |
10x10mm 5x5mm 맞춤형 사각형 시크 기판, 1인치 시크 웨이퍼, 시크 크리스탈 칩, 시크 반도체 기판, 6H-N SIC 웨이퍼, 고순도 실리콘 카바이드 웨이퍼
- - - - - - - - -
우리는 반도체 소재를 제공하고 있습니다. 특히 SiC 웨이퍼, SiC 서브 스테이트의 폴리 타입 4H와 6H를 위해 연구자와 산업 제조업체에 다양한 품질 등급으로 제공합니다.우리는 SiC 크리스탈 성장 공장과 좋은 관계를 가지고 있습니다,우리는 또한 SiC 웨이퍼 처리 기술을 가지고, 제조 SiC 기판과 SiC 웨이퍼 생산 라인을 구축.첨단 고기술 재료 연구 및 국가 연구소 및 중국의 반도체 연구소 분야의 선도 제조업체에 의해 투자 된 전문 회사로서, 우리는 지속적으로 SiC 웨이퍼의 품질을 개선, 현재 하위 및 큰 사이즈 하위 개발에 헌신합니다.
응용 분야
1 고 주파수 및 고 전력 전자 장치 Schottky 다이오드, JFET, BJT, PiN,
다이오드, IGBT, MOSFET
2 광전자 장치: 주로 GaN/SiC 파란색 LED 기판 물질 (GaN/SiC) LED에서 사용됩니다.
장점
• 낮은 격자 불일치• 높은 열전도성
• 낮은 전력 소비
• 우수한 일시적 특성
• 높은 대역 격차
맞춤형 실리콘 카바이드 (SiC) 기판과 부품, 모스 척도에서 9.4의 놀라운 경화 등급으로 알려져 있습니다.다양한 산업 및 과학 용도로 사용되는데 큰 호응을 얻고 있습니다.그들의 특별한 기계적, 열적, 화학적 특성은 그들이 극단적인 조건에서 내구성과 성능이 중요한 환경에 이상적입니다.
반도체 제조: SiC 기판은 MOSFET, Schottky 다이오드 및 전력 인버터와 같은 고 전력, 고 온도 반도체의 생산에 널리 사용됩니다.맞춤형 크기의 SiC 기체는 재생 에너지 (태양 인버터) 와 같은 산업의 특정 장치 요구 사항에 특히 유용합니다., 자동차 (전기차) 및 항공 우주 (항공기).

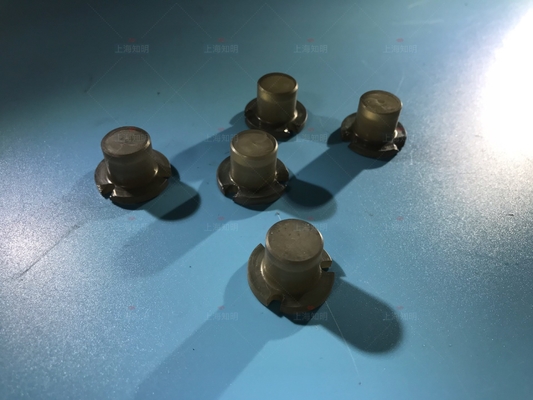

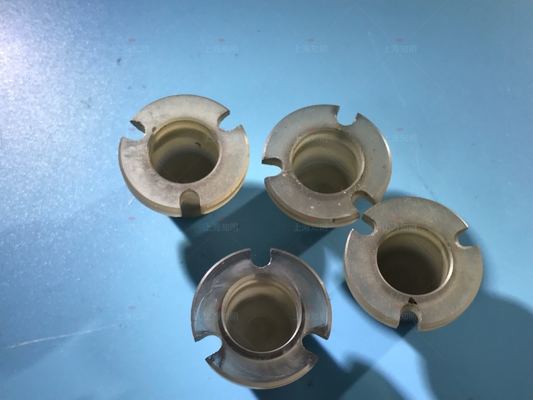

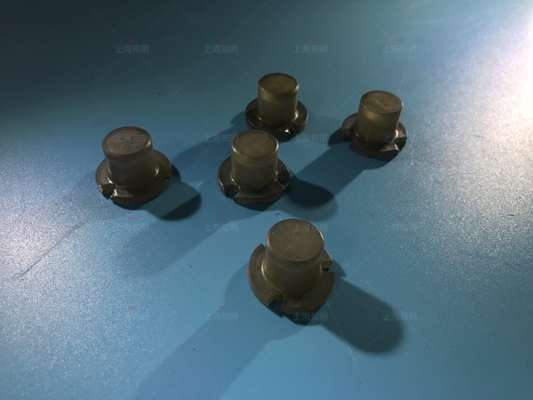

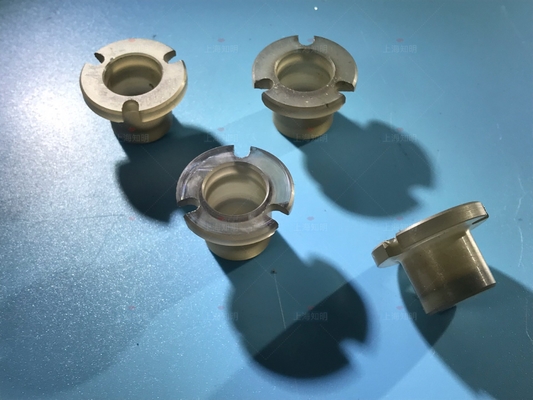

장비 부품: SiC의 단단함과 마모 저항성은 기계와 산업 장비에 사용되는 맞춤형 부품의 생산에 탁월한 재료로 만듭니다.높은 스트레스 환경에 견딜 수 있어야 합니다., 극심 한 열, 그리고 부식 물질, SiC의 내구성 및 열 충격에 대한 저항을 필수적으로 만듭니다.
광학 및 광학: SiC는 또한 고정밀 장비의 광학 부품 및 거울의 생산에 특히 고온 환경에서 사용됩니다.그 열 안정성 은 과학 기구 에서 신뢰성 있는 성능 을 보장 합니다, 레이저, 그리고 다른 민감한 응용 프로그램.
요약하자면, 맞춤형 SiC 기판과 부품은 타의 추종을 불허하는 강도, 열 저항성 및 화학적 무력성을 제공하며 다양한 첨단 산업에서 귀중합니다.
2인치 크기의 시크 기판을 시작
| 2인치 지름의 실리콘 탄화물 (SiC) 기판 사양 | ||||||||||
| 등급 | 0 MPD 등급 | 생산급 | 연구등급 | 덤비 등급 | ||||||
| 직경 | 500.8mm±0.2mm | |||||||||
| 두께 | 330μm±25μm 또는 430±25um 또는 1000μm±25um | |||||||||
| 웨이퍼 방향 | 축 외면: 4H-N/4H-SI를 위해 <1120> ±0.5°: 6H-N/6H-SI를 위해 <0001> ±0.5° | |||||||||
| 마이크로 파이프 밀도 | ≤0cm-2 | ≤5cm-2 | ≤15cm-2 | ≤100cm-2 | ||||||
| 저항성 | 4H-N | 00.015~0.028 Ω•cm | ||||||||
| 6H-N | 00.02~0.1 Ω•cm | |||||||||
| 4/6H-SI | ≥1E5 Ω·cm | |||||||||
| 주요 아파트 | {10-10} ± 5.0° | |||||||||
| 기본 평면 길이 | 18.5mm±2.0mm | |||||||||
| 2차 평면 길이 | 100.0mm±2.0mm | |||||||||
| 2차 평면 지향 | 실리콘 위면: 90° CW. 프라임 평면에서 ±5.0° | |||||||||
| 가장자리 배제 | 1mm | |||||||||
| TTV/Bow/Warp | ≤10μm /≤10μm /≤15μm | |||||||||
| 경직성 | 폴란드 Ra≤1 nm | |||||||||
| CMP Ra≤0.5 nm | ||||||||||
| 고 강도 빛에 의한 균열 | 아무 것도 | 1 허용, ≤2mm | 누적 길이 ≤ 10mm, 단일 길이 ≤ 2mm | |||||||
| 고 강도 빛에 의해 헥스 판 | 누적 면적 ≤1% | 누적 면적 ≤1% | 누적 면적 ≤3% | |||||||
| 고 강도 빛에 의한 다형 영역 | 아무 것도 | 누적 면적 ≤2% | 누적 면적 ≤5% | |||||||
| 고 강도 빛에 의한 긁힘 | 1 × 와이퍼 지름의 누적 길이에 3 개의 긁힘 | 5개의 스크래치로 1×와이퍼 지름의 누적 길이 | 5개의 스크래치로 1×와이퍼 지름의 누적 길이 | |||||||
| 엣지 칩 | 아무 것도 | 3개 허용, 각각 ≤0.5mm | 5개 허용, 각각 ≤1mm | |||||||
사진 크기: 10x10x0.5mmt
용도:±0.03mm
매치 깊이 × 너비: 0.4mmx0.5mm
타입:4H 반
표면: 닦은 (ssp 또는 dsp)
라:0.5nm
1질문: 당신의 패키지는 무엇입니까? 그들은 안전합니까?
A: 우리는 패키지로 자동 흡수 필름 상자를 제공합니다.
2질문: 지불 기간은 얼마인가요?
A: 우리의 지불 기간은 T / T 50% 사전, 배달 전에 50%입니다.
3Q: 어떻게 샘플을 얻을 수 있나요?
A:Becauce 사용자 정의 모양 제품, 우리는 당신이 샘플로 min 많은 주문 할 수 있기를 바랍니다.
4.Q:샘플은 얼마나 걸릴까요?
A: 샘플은 확인 후 10~25일 후에 보내죠
5Q: 당신의 공장은 품질 통제에 대해 어떻게합니까?
A: 품질은 우리의 모토입니다. 노동자들은 항상 품질 통제에 큰 중요성을 부여합니다.
처음부터 끝까지
