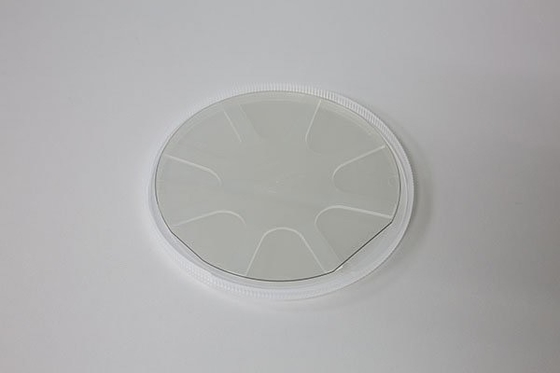

2inch HVPE 방법 갈륨 질화물 GaN 웨이퍼, LED applicaion를 위한 GaN 자유로운 서 있는 기질, 10x10mm 크기 GaN 칩, HVPE GaN 웨이퍼
GaN 특징에 관하여 소개하십시오
고속의, 고열과 높은 힘 취급 기능을 위한 성장 수요는 madethe 반도체 기업을 반도체로 이용된 자료 선정을 재고해 달라고 합니다. 예를 들면,
각종 더 빠르고 더 작은 계산 장치가 발생하는 때, 실리콘의 사용에 의하여 Moore의 법률을 지탱하 것을 어려운 하고 있습니다. 또한 파워일렉트로닉스, 그래서 GaN 반도체 웨이퍼에서 필요를 위해 밖으로 성장됩니다.
그것의 유일한 특성 (높은 최대 현재, 높은 고장 전압 및 높은 전환 빈도) 때문이, 갈륨 질화물 GaN 미래의 에너지 문제를 해결하는 선택의 유일한 물자는. GaN에는 체계의 있어 고성능 효율성이 기초를 두어, 따라서 환원력 손실은 더 높은 빈도에, 전환해, 따라서 크기와 무게를 감소시키.
GaN 기술은 산업의 소비자 및 서버 전력 공급, 태양, AC 드라이브 및 UPS 변환장치 및 잡종과 전차와 같은 수많은 높 힘 신청에서 사용됩니다. 게다가,
GaN는 세포질 기지국 레이다 및 유선 텔레비전과 같은 RF 신청을 위해 이상적으로 적응됩니다
그것의 높은 고장 힘에게 네트워킹에 있는 기반, 항공 우주와 방위 분야, 감사, 저잡음 숫자 및 높은 선형성.
신청
GaN 기질 LED 급료를 위한 명세
|
2" GaN 기질 | |
품목 | GaN FS N | |
차원 | Ф 50.8mm ± 1mm | |
Marco 결점 조밀도 | ||
C 수준 | > 2 cm-2 | |
간격 | 330 ± 25 µm | |
오리엔테이션 | C 축선 (0001) ± 0.5° | |
편평한 오리엔테이션 | (1-100) ± 0.5°의 16.0 ± 1.0mm | |
편평한 이차 오리엔테이션 | (11-20) ± 3°의 8.0 ± 1.0mm | |
TTV (총 간격 변이) | ≤15 µm | |
활 | ≤20 µm | |
유도 유형 | N 유형 | |
저항력 (300K) | < 0=""> | |
탈구 조밀도 | 5x106 cm-2 보다는 더 적은 | |
쓸모 있는 표면 | > 90% | |
폴란드어 | 정면 표면: ra < 0=""> | |
뒤 표면: 정밀한 배경 | ||

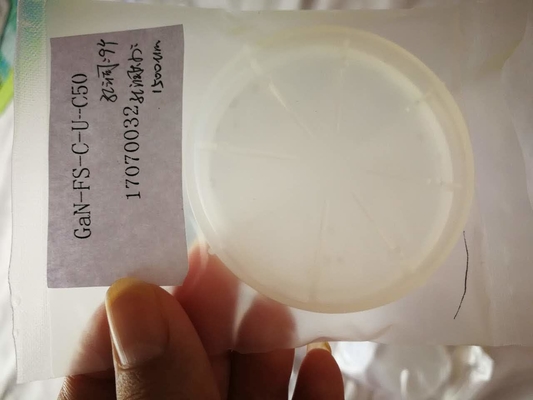

포장 | , 단 하나 웨이퍼 콘테이너에서, 질소 대기권의 밑에 종류 100 청정실 환경에서 포장하는. |
큰 결점 quanlity는입니다 LED 급료 웨이퍼 commen (15-30pcs)를 위한 <30pcs
우리의 서비스
1. 공장 직접적인 제조 및 인기 상품.
2. 빠르고, 정확한 따옴표.
3. 24 근무 시간 이내에 당신 대답.
4. ODM: 주문을 받아서 만들어진 디자인은 유효합니다.
5. 속도와 귀중한 납품.
FAQ
Q: 어떤 주식 또는 표준 제품 있습니까?
A: 그렇습니다, commen는 주식에서 like2inch 0.3mm 표준 크기로 항상 치수를 잽니다.
Q: 어때요 표본 정책은?
A: 당신이 시험을 위한 약 10x10mm 크기 뒤를 첫번째로 살 수 있다는 것을 유감스러운, 그러나 건의하십시오.
Q: 나가 지금 주문하는 경우에, 나가 납품을 얻기 전에 얼마나 일ㅂ니까 것입니다?
A: 1weeks에 있는 주식에 있는 표준 크기는 지불 후에 표현될 수 있습니다.
그리고 우리의 지불 기간은 50% 예금이고 납품의 앞에 떠났습니다.
