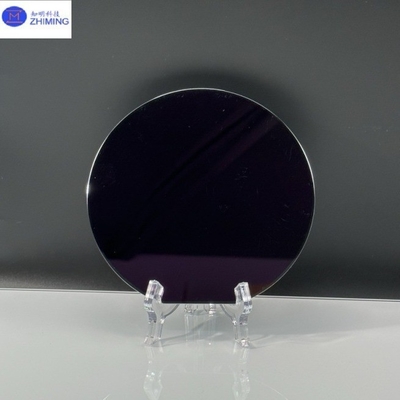

Name: Si 실리콘 웨이퍼 8 인치 지름 200mm 두께 700um P 타입 N 타입 싱글 폴리싱 더블 폴리싱
Brand: SHANGHAI FAMOUS TRADE CO.,LTD
SKU: si-8인치
Price: 협상 가능 USD
Availability: InStock

제품 상세정보

원래 장소: 중국

브랜드 이름: zmkj

모델 번호: si-8인치

지불 및 배송 조건

최소 주문 수량: 25pcs

가격: by case

포장 세부 사항: 100 급료 청정실에 있는 25pcs casstle

배달 시간: 5 30DAYS

최상의 가격을 얻으세요

제품 상세정보

제품 설명

강조하다:
                                                                                                                                                                                                                                                                                실리콘 기판, 닦은 실리콘 박편


소재:	시 단일 결정	산업:	IC반도체 웨이퍼,솔로,광학유리
적용:	IC, 솔라웨이퍼, 광학렌즈,	크기:	직경200mm
방법:	Cz, Fz	종류:	도펀트: P(B), N(P)
등급:	최고등급/시험등급

소재:	시 단일 결정
산업:	IC반도체 웨이퍼,솔로,광학유리
적용:	IC, 솔라웨이퍼, 광학렌즈,
크기:	직경200mm
방법:	Cz, Fz
종류:	도펀트: P(B), N(P)
등급:	최고등급/시험등급

Si 실리콘 웨이퍼 8 인치 지름 200mm <111> 두께 700um P 타입 N 타입 싱글 폴리싱 더블 폴리싱

제품 설명

Si 실리콘 웨이퍼 8인치 지름 200mm 두께 700um P 타입 N 타입 싱글 폴리싱 더블 폴리싱

실리콘 웨이퍼는 일반적으로 고순도 일결성 실리콘 막대에서 잘라집니다. 고순도 일결성 실리콘 막대는 Czochralski 프로세스 또는 플로트존 프로세스로 준비됩니다.그리고 그 다음을 잘라서 닦아서 실리콘 웨이퍼를 만듭니다.일반적인 실리콘 웨이퍼 지름은 3 인치, 4 인치, 6 인치, 8 인치, 12 인치 등이 있습니다. 웨이퍼 두께는 일반적으로 0.5-0.7 mm 사이입니다.실리콘 웨이퍼는 다른 불순물 요소 (e예를 들어, 광소, 붕) 는 n형 또는 p형 실리콘 물질을 만들기 위해 전기적 특성을 조정합니다.이것은 다양한 통합 회로와 반도체 장치의 제조에 중요합니다.실리콘 웨이퍼의 표면은 표면 결함 및 오염을 제거하고 웨이퍼의 표면이 평평하고 매끄럽다는 것을 보장하기 위해 닦아, 청소 및 기타 치료가 필요합니다.

특징

1.크리스탈 구조:실리콘은 정규 다이아몬드 결정 구조와 원자의 질서있는 배열을 가진 전형적인 원소 반도체로 전자 특성에 대한 좋은 기초를 제공합니다.

2.전자적 특성:실리콘의 대역 간격은 약 1.12 eV입니다. 이 단열기와 전도기 사이에 있고, 외부 전기장의 작용으로 전자 구멍 쌍을 생성하고 재조합할 수 있습니다.따라서 반도체 특성이 좋아.

3.도핑:실리콘은 conductivity 유형과 저항성을 조정하기 위해 그룹 III (예를 들어, B) 또는 V (예를 들어, P, As) 불순물 요소를 통합하여 조정할 수 있습니다.각종 반도체 장치를 제조할 수 있도록 하는 것.

4.산화성:실리콘은 높은 온도에서 산소와 화학적으로 반응하여 밀도가 높고 균일한 실리콘 이산화 (SiO2) 필름을 형성할 수 있으며 실리콘 기반의 통합 회로 프로세스의 기초를 마련합니다.

5.기계적 성질:실리콘은 높은 강도, 강도 및 화학적 안정성을 가지고 있으며, 이는 후속 절단, 닦기 및 기타 처리 프로세스에 도움이 됩니다.

6.크기와 크기:웨이퍼는 2인치에서 12인치 지름의 디스크로 준비하여 다양한 프로세스의 요구를 충족시킬 수 있습니다.

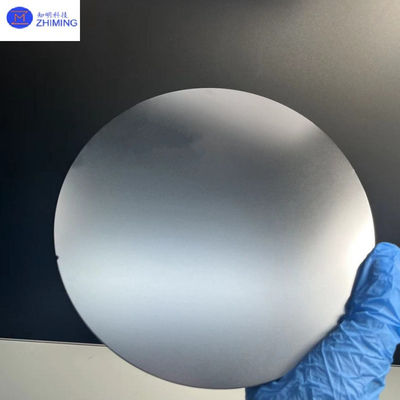

Si 실리콘 웨이퍼 8 인치 지름 200mm <111> 두께 700um P 타입 N 타입 싱글 폴리싱 더블 폴리싱 1

기술 매개 변수

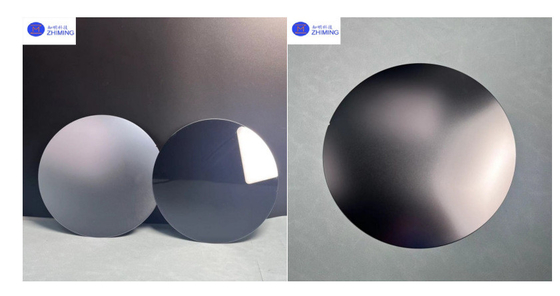

Si 실리콘 웨이퍼 8 인치 지름 200mm <111> 두께 700um P 타입 N 타입 싱글 폴리싱 더블 폴리싱 2

신청서

1.통합 회로:실리콘 웨이퍼는 다양한 디지털 통합 회로 (CPU, 메모리 등) 및 아날로그 통합 회로 (운영용 증폭기 및 센서 등) 의 제조에 대한 핵심 운반자입니다.

2.태양 전지:실리콘 웨이퍼는 태양전지 모듈로 만들어지며 분산형 태양광 발전 및 전력 공급에 널리 사용됩니다.

3.마이크로 전자 기계 시스템 (MEMS):마이크로 액추에이터와 센서와 같은 MEMS 장치는 실리콘 재료의 기계적 특성과 마이크로 제조 기술을 사용하여 제조됩니다.

3.전력전자:다양한 전력 반도체 장치를 제조합니다. 실리콘 기반의 고온 내성이고 높은 전력 운반 능력을 사용합니다.

4.센서:실리콘 기반 센서는 전자 장비, 산업 제어, 자동차 전자 및 압력 센서, 가속 센서 등 다른 분야에서 널리 사용됩니다.

우리의 서비스

1공장 직접 생산 및 판매.

2빠르고 정확한 인용구

324시간 이내에 답변합니다

4ODM: 맞춤형 디자인은 가능합니다.

5빠른 배송과 값비싼 배송

FAQ

1.Q: 배송시간은 얼마인가요?
A: (1) 표준 제품
재고: 배달은 주문 후 5 일입니다.
맞춤형 제품: 배송은 주문 후 2 ~ 3 주입니다.
(2) 특수 모양의 제품, 배송은 주문 후 4 작업 주입니다.

2.Q: 내 필요에 따라 제품을 사용자 정의 할 수 있습니까?
A: 예, 우리는 당신의 광학 구성 요소에 대한 재료, 사양을 사용자 정의 할 수 있습니다
당신의 필요에 따라
