Si 금으로 접힌 실리콘 웨이퍼 2인치 4인치 6인치 8인치 금속 코팅 재료 Au

Si Gold Plated Silicon Wafers 2inch 4inch 6inch 8inch Metal Coating Materials Au
Si Gold Plated Silicon Wafers 2inch 4inch 6inch 8inch Metal Coating Materials Au Si Gold Plated Silicon Wafers 2inch 4inch 6inch 8inch Metal Coating Materials Au Si Gold Plated Silicon Wafers 2inch 4inch 6inch 8inch Metal Coating Materials Au

큰 이미지 :  Si 금으로 접힌 실리콘 웨이퍼 2인치 4인치 6인치 8인치 금속 코팅 재료 Au

제품 상세 정보:
원래 장소: 중국
브랜드 이름: zmsh
모델 번호: 금도금 실리콘 웨이퍼
결제 및 배송 조건:
배달 시간: 2-4 주
지불 조건: T/T
접촉
상세 제품 설명
소재: Au, 실리콘 웨이퍼 크기: 맞춤형
두께: 맞춤형 결정 단계: 110/111/100
과정: 마그네트론 스프터링/열기 증발/전자 접착 등 구조 :: 기재 + 접착층 + 도금;
적용: 나노물질의 성장,주사전자현미경(SEM)
강조하다:

4인치 실리콘 웨이퍼

,

8인치 실리콘 웨이퍼

,

6인치 실리콘 웨이퍼

제품 설명

Si 금으로 접힌 실리콘 웨이퍼 2인치 4인치 6인치 8인치 금속 코팅 재료 Au 진공 전자 빔 마그네트론 스프터링 열 저항 증발 코팅

금으로 접힌 실리콘 웨이퍼는 금속 금의 산화 후 얻은 분자를 결합 물질과 다른 첨가물을 포함하는 수분 용액에 균등하게 분산시킵니다.그리고 수분 용액에 실리콘 웨이퍼를 담아, 화학 반응 후 금속 금은 실리콘 웨이퍼와 밀접하게 결합하여 금속 금 표면 접착 실리콘 웨이퍼의 층을 형성합니다.

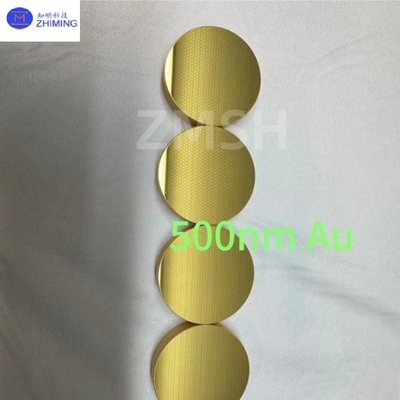

Si 금으로 접힌 실리콘 웨이퍼 2인치 4인치 6인치 8인치 금속 코팅 재료 Au 0

특징

- 우수한 전도성:금속 코팅은 실리콘 웨이퍼의 전도성을 향상시키고 전자 신호를 더 원활하게 흐르게 할 수 있습니다.
- 강한 경식 저항성:금속 코팅은 실리콘 웨이퍼가 화학 물질에 의해 공격되는 것을 방지하고 실리콘 웨이퍼의 수명을 연장할 수 있습니다.
- 보호:금속 코팅은 실리콘 웨이퍼의 표면을 손상으로부터 보호하고 실리콘 웨이퍼의 내부 구성 요소가 손상되는 것을 방지 할 수 있습니다.

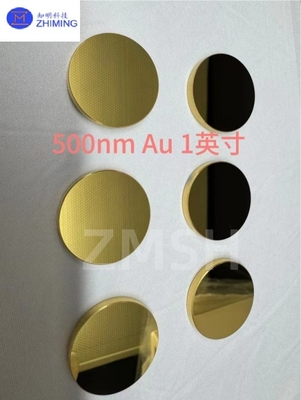

Si 금으로 접힌 실리콘 웨이퍼 2인치 4인치 6인치 8인치 금속 코팅 재료 Au 1

기술 매개 변수

크기: 2, 4, 6, 8 인치, 다른 사용자 정의 할 수 있습니다;
프로세스: 마그네트론 스프터링/열기 증발/전자 접착 등
구조: 기판 + 접착층 + 접착
기판 재료: 실리콘 웨이퍼, 쿼츠, BF33 유리 등
금속 필름의 종류: 금 Au, 플래티넘 Pt, 알루미늄 Al, 구리 Cu, 니켈 Ni, 은 Ag 및 기타 금속 필름
금속 필름 두께: 10nm-10um; 일반적인 두께: 100nm, 300nm, 500nm
균일성은 1%보다 낫습니다.

신청서

1전자장치:커넥터 및 전도성 금속 전극 재료로서 전자 부품의 전도성과 안정성을 향상시킵니다.
2융합 회로:트랜지스터의 소스 및 배수 재료로서, 그들은 트랜지스터의 성능과 수명을 향상시킵니다.
3광전기장:태양전지 전극을 만드는 데 사용되며 광전력 변환 효율과 안정성을 향상시킵니다.
4표시 장치:카토드 재료로, 디스플레이 효과를 향상시킵니다.
5화학 센서:민감한 재료로서 산소와 독성 기체와 같은 화학 물질을 빠르게 감지하고 감지하는 데 사용됩니다.
6다른 분야:또한 반도체 전자적 극히 낮은 온도 컨트롤러, 화학적 항성화 코팅 등을 만드는 데 사용할 수 있습니다.

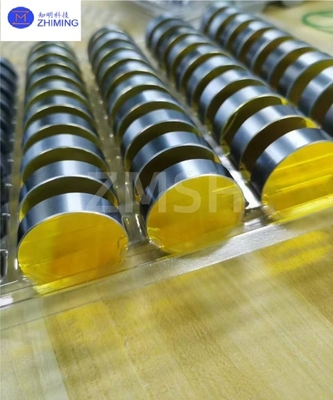

Si 금으로 접힌 실리콘 웨이퍼 2인치 4인치 6인치 8인치 금속 코팅 재료 Au 2

관련 제품:

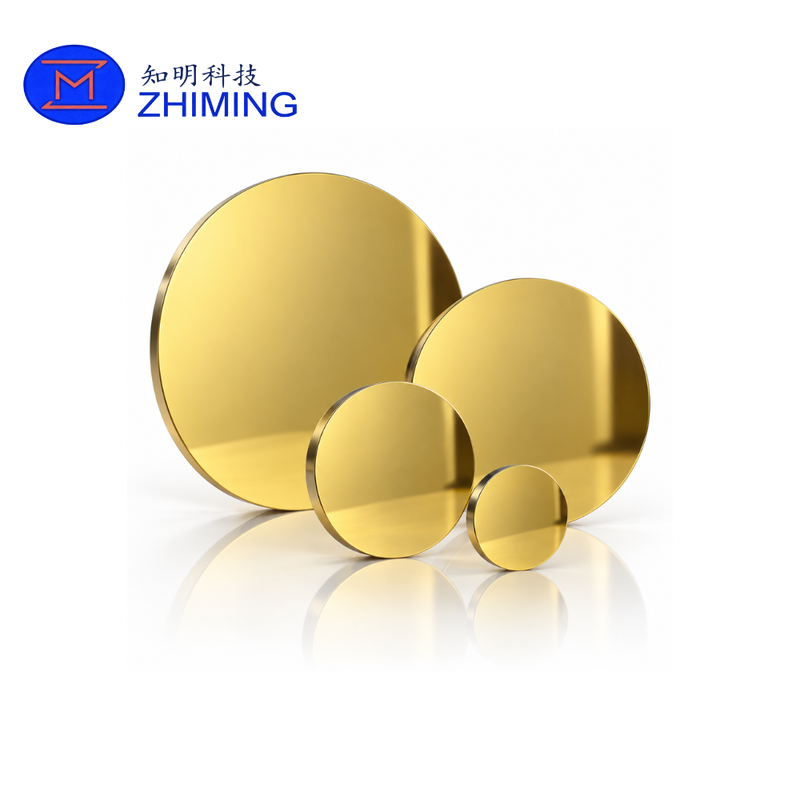

Si 금으로 접힌 실리콘 웨이퍼 2인치 4인치 6인치 8인치 금속 코팅 재료 Au 3Si 금으로 접힌 실리콘 웨이퍼 2인치 4인치 6인치 8인치 금속 코팅 재료 Au 4



FAQ

1Q: Si 금화 는 무엇 입니까?
A: Si 금판, 즉, 실리콘 금판, 은 실리콘 물질의 표면에 금판을 칠하는 기술입니다. 이 기술은 전기 전도도를 향상시킬 수 있습니다.탄소 소재의 염화 저항성 및 미학, 또한 특정 응용 분야에서 실리콘 재료의 성능을 향상시키는 데 도움이됩니다.



2.Q: Si 금화 과정은 무엇입니까?
A: Si 금화 과정은 보통 3단계를 포함합니다: 전처리, 금화 및 후처리.사전 처리는 주로 오일 및 산화질소와 같은 불순물을 제거하기 위해 실리콘 웨이퍼의 표면을 청소하는 것입니다.금판은 금속 금의 층을 가전판, 전극판 등을 통해 실리콘 웨이퍼 표면에 부착하는 것입니다.후처리는 금으로 칠한 층을 고치고 닦아 붙는 기능과 미용성을 향상시키는 것입니다..



TAG:Si 금 물질, 전자기판, 화학 접착, 실리콘 웨이퍼,광학적 요소
