| 원래 장소 | 중국 |
| 브랜드 이름 | zmkj |
| 모델 번호 | GaN 비 극지 |
2인치 GaN 기판 템플릿, LeD용 GaN 웨이퍼, ld용 반도체 질화 갈륨 웨이퍼, GaN 템플릿, mocvd GaN 웨이퍼, 맞춤형 크기별 독립형 GaN 기판, LED용 소형 GaN 웨이퍼, mocvd 질화 갈륨 웨이퍼 10x10mm, 5x5mm, 10x5mm GaN 웨이퍼, 비극성 프리스탠딩 GaN 기판(a-평면 및 m-평면)
GaN 웨이퍼 특성
| 제품 | 질화갈륨(GaN) 기판 | ||||||||||||||
| 제품 설명: | Saphhire GaN 템플릿은 HVPE(Epitxial hydride vapor phase epitaxy) 방법으로 제시됩니다.HVPE 공정에서 GaCl 반응에 의해 생성된 산은 다시 암모니아와 반응하여 질화 갈륨 용융물을 생성합니다.에피택셜 GaN 템플릿은 질화갈륨 단결정 기판을 대체하는 비용 효율적인 방법입니다. | ||||||||||||||
| 기술적인 매개변수: |
|
||||||||||||||
| 명세서: |
GaN 에피택셜 필름(C 평면), N형, 2"* 30미크론, 사파이어; GaN 에피택셜 필름(C 평면), N형, 2"* 5미크론 사파이어; GaN 에피택셜 필름(R 평면), N형, 2"* 5미크론 사파이어; GaN 에피택셜 필름(M 평면), N형, 2"* 5미크론 사파이어. AL2O3 + GaN 필름(N형 도핑된 Si);AL2O3 + GaN 필름(P형 도핑된 Mg) 참고: 고객 요구 특수 플러그 방향 및 크기에 따라. |
||||||||||||||
| 표준 포장: | 1000 클린 룸, 100 클린 백 또는 단일 상자 포장 |
애플리케이션
GaN은 LED 디스플레이, 고에너지 감지 및 이미징,
레이저 프로젝션 디스플레이, 파워 디바이스 등
명세서:
GaN 템플릿 사양

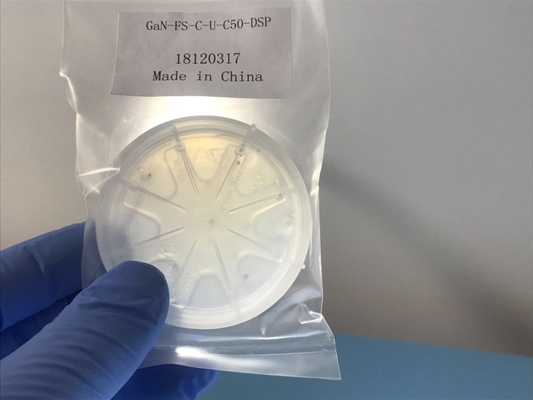

| 안건 | GaN-FS-CU-C50 | GaN-FS-CN-C50 | GaN-FS-C-SI-C50 |
| 치수 | e 50.8mm ± 1mm | ||
| 두께 | 350 ± 25 오후 | ||
| 사용 가능한 표면적 | > 90% | ||
| 정위 | C-평면(0001) M축 방향의 오프 각도 0.35° ± 0.15° | ||
| 오리엔테이션 플랫 | (1-100) ±0.5°, 16.0 ±1.0mm | ||
| 보조 방향 플랫 | (11-20) ±3°, 8.0 ±1.0mm | ||
| TTV(총 두께 편차) | < 오후 15시 | ||
| 절하다 | < 오후 20시 | ||
| 전도 유형 | N형 | N형 | 반절연(Fe 도핑) |
| 비저항(300K) | < 0.1Q·cm | < 0.05Q·cm | >106Qcm |
| 전위 밀도 | 1x105cm-2에서 3x106cm-2까지 | ||
| 세련 | 전면: Ra < 0.2 nm(광택);또는 < 0.3 nm(에피택시를 위한 연마 및 표면 처리) | ||
| 뒷면: 오후 0.5~1.5시;옵션: 1~3 nm(미세 접지);< 0.2nm(광택) | |||

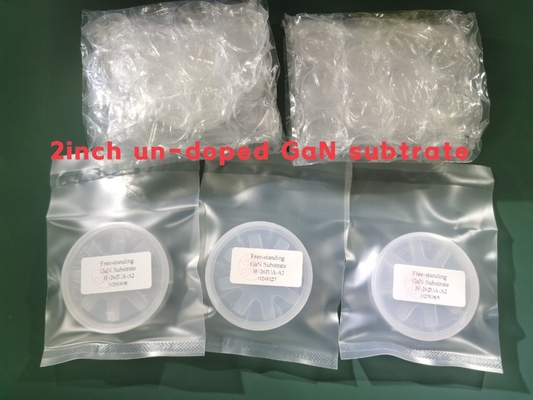

| 패키지 | 클래스 100 클린룸 환경, 단일 웨이퍼 컨테이너, 질소 분위기에서 포장됩니다. | ||

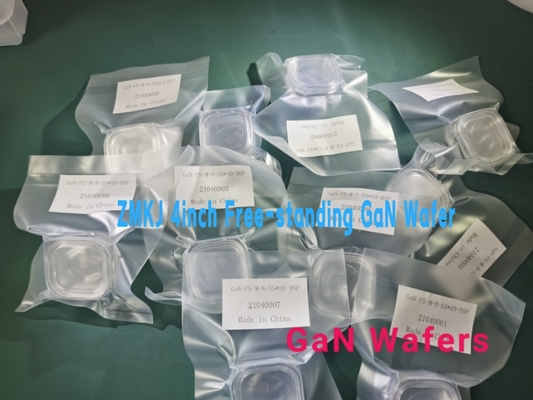

| 크기 | 4"GaN 기판 |
| 안건 | GaN-FS-N |
| 치수 크기 | Ф 100.0mm ± 0.5mm |
| 기질의 두께 | 450±50㎛ |
| 기질의 방향 | C축(0001) M축 방향 0.55± 0.15° |
| 광택 | SSP 또는 DSP |
| 방법 | HVPE |
| 절하다 | <25UM |
| TTV | <20um |
| 거칠기 | <0.5nm |
| 비저항 | 0.05ohm.cm |
| 도펀트 | 시 |
|
(002) FWHM&(102) FWHM
|
<100아크 |
|
구멍의 수량 및 최대 크기
그리고 구덩이
|
생산 등급 ≤23@1000 음, 연구 등급 ≤68@1000 음
|
| 더미 등급 ≤112@1000 음 | |
| 사용 가능한 영역 | P 수준>90%;R 레벨>80%: D레벨>70%(에지 및 매크로 결함 제외) |
| 비극성 프리스탠딩 GaN 기판(a-평면 및 m-평면) | ||
| 안건 | GaN-FS-a | GaN-FS-m |
| 치수 | 5.0mm×5.5mm | |
| 5.0mm×10.0mm | ||
| 5.0mm×20.0mm | ||
| 주문을 받아서 만들어진 크기 | ||
| 두께 | 330±25㎛ | |
| 정위 | 비행기 ± 1° | m 평면 ± 1° |
| TTV | ≤15µm | |
| 절하다 | ≤20µm | |
| 전도 유형 | N형 | |
| 비저항(300K) | < 0.5Ω·cm | |
| 전위 밀도 | 5x106cm-2 미만 | |
| 사용 가능한 표면적 | > 90% | |
| 세련 | 전면: Ra < 0.2nm.에피 준비 완료 | |
| 뒷면: 미세 연마 | ||
| 패키지 | 클래스 100 클린룸 환경, 단일 웨이퍼 컨테이너, 질소 분위기에서 포장됩니다. | |
2.ZMKJ는 직경 2" ~ 4"의 마이크로 전자공학 및 광전자 공학 산업에 GaN 웨이퍼를 제공합니다.
GaN 에피택셜 웨이퍼는 HVPE 또는 MOCVD 방법으로 성장되며 고주파, 고속 및 고전력 장치에 이상적이고 우수한 기판으로 사용될 수 있습니다.현재 우리는 GaN 템플릿, AlGaN을 포함하여 기초 연구 및 장치 제품 개발 용도를 위한 GaN 에피택셜 웨이퍼를 제공할 수 있습니다.
및 InGaN.표준 GaN 기반 웨이퍼 외에도 에피 레이어 구조에 대해 논의하는 것을 환영합니다.
언제든지 우리와 연락하세요
