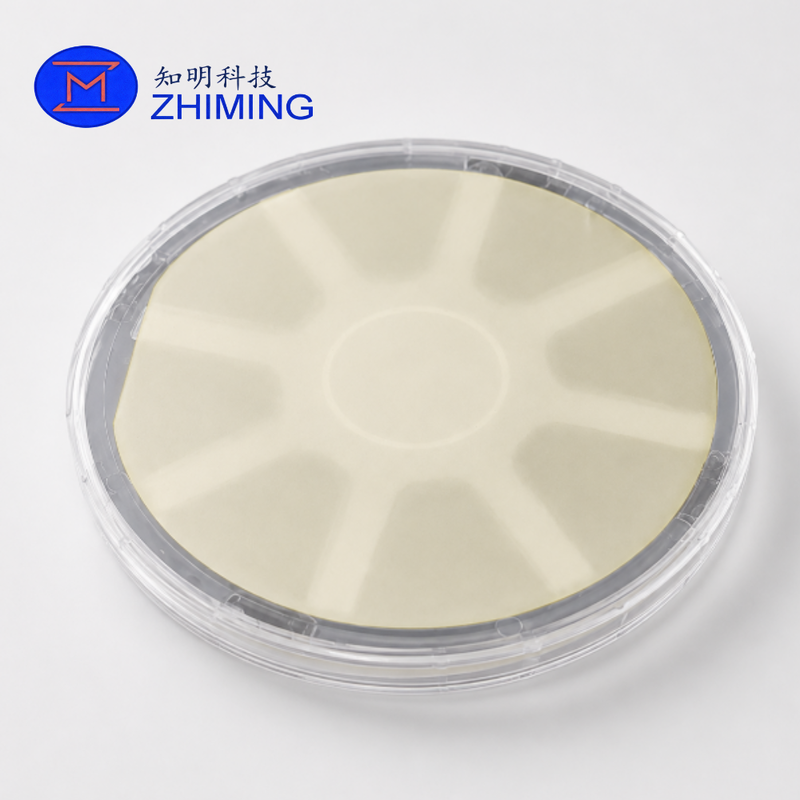

ZMSH는 자피어 기판에서 자라는 연속적인 다층 텅스텐 디섬피드 (WS2) 필름을 갖춘 자피어 웨이퍼에 고품질의 WS2를 공급합니다.대표적인 전환 금속 디칼코겐이드 (TMD) 물질로, WS2는 차세대 전자, 광 전자, 광 탐지, 센서 및 고급 반도체 연구에 상당한 관심을 끌었습니다.
우리의 WS2 웨이퍼는 탁월한 결정 질, 높은 필름 균일성, 부드러운 표면 형태 및 강력한 광학 성능을 제공합니다.반도체 연구소, 그리고 전 세계 R&D 프로젝트
| 매개 변수 | 사양 |
|---|---|
| 제품 이름 | WS2 사피어 웨이퍼 |
| 소재 | 텅프렌 디섬피드 (WS2) |
| 소재 종류 | 2D 반도체 / TMD 물질 |
| 기판 | 사피르 (Al2O3) |
| 웨이퍼 크기 | 2인치, 4인치 |
| 필름 구조 | 다층 연속 WS2 필름 |
| 결정 구조 | 육각형 |
| 크리스탈 품질 | 단일 결정의 특성 |
| 표면 거칠성 | RMS ≈ 0.11 nm |
| 통일성 | 웨이퍼 레벨 균일성 |
| 특성화 | AFM, 라만, PL, PL 매핑, TEM, GIXRD, GI-WAXS |
| 사용자 정의 | 사용 가능 |
WS2는 적절한 반구 간격, 강한 빛-물질 상호 작용, 그리고 우수한 운반자 운송 특성을 결합합니다.기존 실리콘 기술을 넘어 가장 유망한 2차원 반도체 재료 중 하나입니다..
사피르 기판은 다음과 같은 것을 제공합니다.
기계적으로 껍질을 벗긴 껍질과 비교하면 웨이퍼 스케일의 WS2 필름은 연구 및 장치 개발에 더 나은 일관성, 반복성 및 확장성을 제공합니다.
원자력 현미경 (AFM) 측정은 0.11nm 정도의 RMS 거칠성으로 초고직한 표면을 보여주며, 나노 규모의 장치 제조에 적합합니다.
GIXRD와 GI-WAXS를 포함한 고급 특성화 기술은 높은 결정 품질과 탁월한 평면 내 방향성을 확인합니다.
강한 광광광 (PL) 강도와 좁은 FWHM는 뛰어난 광적 품질과 재료 균일성을 나타냅니다.
라만 분광학은 WS2의 특징적인 진동 모드를 확인하고 재료 구성과 구조적 무결성을 검증합니다.
운반기 운송, 전자 특성 및 저차원 물질의 기초 연구.
광 탐지기, 광학 센서, 빛 방출 장치 및 광학 변조 연구에 적합합니다.
차세대 트랜지스터 아키텍처와 초느다란 반도체 채널을 위한 연구 플랫폼
미래 컴퓨팅 하드웨어와 새로운 장치 구조를 위한 신흥 재료 후보자
높은 표면 민감도는 가스 탐지 및 환경 모니터링 응용 프로그램을 가능하게합니다.
생화학 감지 및 의학 진단 연구에 적합합니다.
유연한 전자 장치 개발을 위한 성장 및 전송 플랫폼으로 사용될 수 있습니다.
대학, 국가 연구소 및 반도체 연구소에서 널리 사용됩니다.
| 제품 | 웨이퍼 크기 |
| WS2 사피어 웨이퍼 | 2인치 |
| WS2 사피어 웨이퍼 | 4인치 |
| 연구급 WS2 웨이퍼 | 관습 |
| 맞춤형 WS2 웨이퍼 | 관습 |
ZMSH는 고객의 요구 사항에 따라 WS2 웨이퍼 솔루션을 제공합니다.
사용자 정의 요구 사항 및 프로젝트 토론을 위해 저희에게 연락하십시오.
WS2 (트랑그레스텐 디솔피드) 는 전환 금속 디칼코겐이드 (TMD) 가족에 속하는 2차원 반도체이다.그것은 다음 세대의 반도체 애플리케이션을 위해 우수한 광학 및 전자적 특성을 보여줍니다.
사파이어는 뛰어난 열 안정성, 광적 투명성, 화학 저항성 및 기계적 강도를 제공하며 고품질 WS2 성장을위한 이상적인 기판이됩니다.
표준 사이즈에는 2인치와 4인치 웨이퍼가 포함되어 있습니다. 주문 크기는 요청에 따라 제공 될 수 있습니다.
예. AFM, Raman, PL, PL Mapping, TEM, GIXRD, GI-WAXS 보고서는 프로젝트 요구 사항에 따라 제공됩니다.
네, 우리는 맞춤형 기판 종류, 웨이퍼 크기, 필름 두께, 그리고 연구용 특성을 지원합니다.
