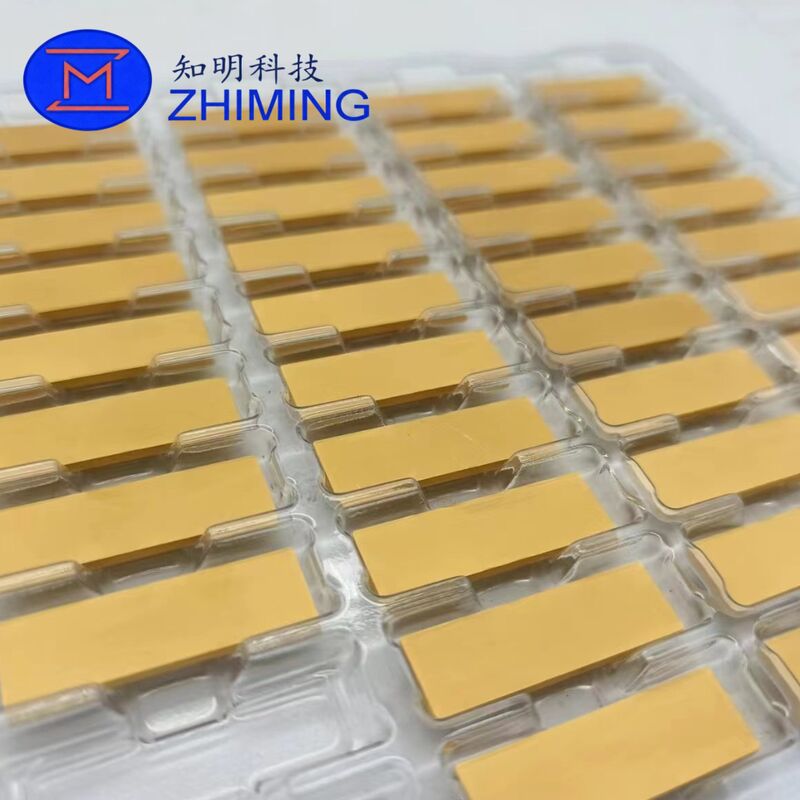

다이아몬드-구리 열전도성 복합재는 다이아몬드 분말의 PVD 배치 공정을 통해 제작된 첨단 소재입니다. 높은 열전도율, 조절 가능한 열팽창 계수(CTE), 높은 기계적 강도 및 안정적인 열적 안정성을 결합하여 전력 전자, 반도체, 레이저 및 고성능 복합 기판에 이상적입니다.
높은 열전도율: 열전도율이 700 W/m·K를 초과하여 뛰어난 방열 성능 제공
조절 가능한 CTE: 구리 또는 복합재(CPC, CMC)와 결합하여 5–12 ppm/K로 조정 가능하여 솔더 조인트 균열 위험 감소
높은 기계적 강도: 굽힘 강도 >300 MPa로 높은 신뢰성 보장
안정적인 열적 안정성: -65°C ~ 150°C 열 충격을 1000 사이클 동안 견딤, <5% 성능 저하
우수한 납땜성: 구리 및 은 납땜 지원, 전자 부품과의 쉬운 통합
비용 효율적 & 확장 가능: 첨단 공정으로 넓은 면적, 균일한 생산 가능
| 매개변수 | 단위 | 값 | 시험 방법 |
|---|---|---|---|
| 두께 | mm | >0.3 | 육안 검사 |
| 밀도 | g/cm³ | 6.25 | ASTM B311-19 |
| 표면 거칠기 | µm | <0.5 | ASTM A370 |
| 평행도 | mm | <0.02 | ASTM E831-19 |
| 굽힘 강도 | MPa | >300 | ASTM D5470 |
| 열전도율 | W/m·K | >700 | ASTM D5470 |
| 열팽창 계수(CTE) | ppm/K | 5–10 | ASTM E831-19 |
| 열적 안정성 | °C | -65–150, 1000 열 충격 <5% 성능 저하 | — |
| 납땜성 | — | 구리 / 은 납땜 가능 | — |
고전력 전자 부품 냉각: 기존 구리 기판을 대체하여 핫스팟 온도 현저히 감소
복합 기판: CPC 또는 CMC와 함께 압착하여 다이아몬드-구리-CMC 복합재를 준비하여 전체 CTE를 9–12 ppm/K로 제어
완전 구리 캡슐화 복합재: 고전력 모듈에서 순수 구리를 대체하여 열 성능 및 신뢰성 향상
프로젝트 요구 사항에 따라 맞춤형 두께, 열전도율 및 CTE
복잡한 엔지니어링 요구 사항에 대한 다양한 표면 처리 및 구조 설계 지원
가공 및 제작 능력
FAQ
다이아몬드-구리 복합재는 순수 구리보다 훨씬 높은 열전도율(≥700 W/m·K)을 제공하는 동시에 열팽창 계수(CTE)를 5–10 ppm/K 사이로 맞춤 설정할 수 있습니다. 이는 반도체 칩 및 기판과의 열 불일치를 줄여 솔더 조인트 고장 위험을 낮춥니다. 또한 다이아몬드-구리 소재는 더 높은 강성과 반복적인 열 사이클링 하에서 더 나은 열적 안정성을 제공합니다.
예. 다이아몬드 함량, 구리 매트릭스 구조 및 복합재 아키텍처를 조정하여 열전도율, 두께 및 CTE를 정밀하게 제어할 수 있습니다. 또한 CPC 또는 CMC 기판과 적층 또는 공동 압착하여 고전력 전자 모듈의 신뢰성을 향상시키기 위해 전체 CTE를 9–12 ppm/K로 조정할 수 있습니다.
이 복합재는 정밀 가공을 지원하도록 설계되었으며 제어된 표면 거칠기 및 평행도로 제공될 수 있습니다. 구리 및 은 납땜과 호환되므로 기존의 패키징 및 조립 공정에 쉽게 통합할 수 있습니다. 이 소재는 –65°C ~ 150°C에서 1000번의 열 충격 사이클 후에도 안정적인 성능을 유지하여 장기적인 신뢰성을 보장합니다.
