| 브랜드 이름: | ZMSH |
| MOQ: | 50 |
| 배달 시간: | 2~4주 |
| 지불 조건: | 티/티 |
1- 포괄적인 제품 소개

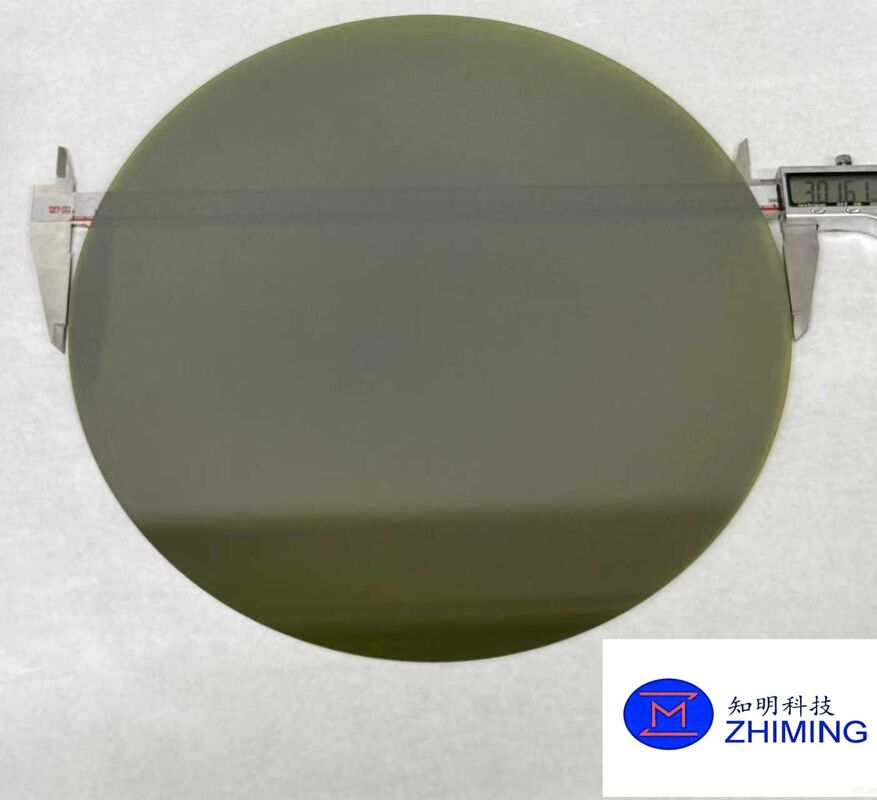

12인치 (300mm) 실리콘 카비드 (SiC) 기판은 현재 광대역 간격 (WBG) 반도체 기술의 경계를 나타냅니다.전 세계 산업이 더 높은 효율성과 더 높은 에너지 밀도를 향해 전환함에 따라, 이 큰 지름의 결정 플랫폼은 차세대 전력 전자 및 RF 시스템의 필수 기반을 제공합니다.
주요 전략적 장점:
제품 등급 제공:
4H-N 실리콘 카바이드 (전도형)
4H-N 폴리 타입은 탄소 도핑, 헥사고널 결정 구조로, 탄탄한 물리적 특성으로 알려져 있다. 약 3.26 eV의 넓은 대역 간격으로 다음과 같이 제공된다.
4H-SI 실리콘 카비드 (반 단열형)
우리의 SI 기판은 예외적으로 높은 저항성과 최소한의 결정 결함이 특징입니다. 이 기판은 GaN-on-SiC RF 장치에 대한 선호되는 플랫폼이며 다음과 같은 기능을 제공합니다.
우리의 제조 프로세스는 수직적으로 통합되어 원료부터 완성된 웨이퍼까지의 완전한 품질 통제를 보장합니다.
| 항목 | N형 생산 | N형 인형 | SI형 생산 |
|---|---|---|---|
| 다형 | 4H | 4H | 4H |
| 도핑 유형 | 질소 (N형) | 질소 (N형) | 반 단열 |
| 직경 | 300 ± 0.5mm | 300 ± 0.5mm | 300 ± 0.5mm |
| 두께 (녹색/트랜스) | 600/700 ± 100μm | 600/700 ± 100μm | 600/700 ± 100μm |
| 표면 방향 | 4.0° <11-20> 쪽으로 | 4.0° <11-20> 쪽으로 | 4.0° <11-20> 쪽으로 |
| 오리엔테이션 정확성 | ± 0.5° | ± 0.5° | ± 0.5° |
| 주요 아파트 | 톱니 / 전체 라운드 | 톱니 / 전체 라운드 | 톱니 / 전체 라운드 |
| 톱니 깊이 | 10.0 ∼ 1.5mm | 10.0 ∼ 1.5mm | 10.0 ∼ 1.5mm |
| 평면성 (TTV) | ≤ 10μm | 제1호 | ≤ 10μm |
| 마이크로 파이프 밀도 (MPD) | ≤ 5 ea/cm2 | 제1호 | ≤ 5 ea/cm2 |
| 표면 마감 | 에피 준비 (CMP) | 정밀 밀링 | 에피 준비 (CMP) |
| 엣지 처리 | 둥글게 된 샴퍼 | 샴퍼가 없네 | 둥글게 된 샴퍼 |
| 크랙 검사 | 아무 것도 없습니다 (3mm 제외) | 아무 것도 없습니다 (3mm 제외) | 아무 것도 없습니다 (3mm 제외) |
우리는 여러 단계의 검사 프로토콜을 사용하여 생산 라인에서 일관된 성능을 보장합니다.
A: 훨씬 더 큰 표면을 제공함으로써, 당신은 볼프당 훨씬 더 많은 칩을 제조 할 수 있습니다. 이것은 칩당 처리 및 노동의 고정 비용을 줄입니다.최종 반도체 제품을 시장에서 더 경쟁력있게 만드는.
A: <11-20> 평면으로 향하는 4° 지향은 고품질의 대각관성장을 위해 최적화되어 있으며, 원치 않는 폴리 타입의 형성을 방지하고 기초 평면 변조 (BPD) 를 줄이는 데 도움이됩니다.
A: 예. 우리는 전체 대량 추적성을 보장하기 위해 SEMI 표준 또는 특정 고객 요구 사항에 따라 C 측면 (탄소 얼굴) 에 맞춤 레이저 표시를 제공합니다.
A: 네, N형 덤미 등급은 생산 등급과 동일한 열 특성을 가지고 있어 열 순환, 오븐 캘리브레이션 및 핸들링 시스템을 테스트하는 데 적합합니다.
